Remplacement du câble de recharge du chargeur Green Motion Fleet Pro
MISE EN GARDE :
!
l'installation.
A
Débranchez l'ancien câble de charge du VE

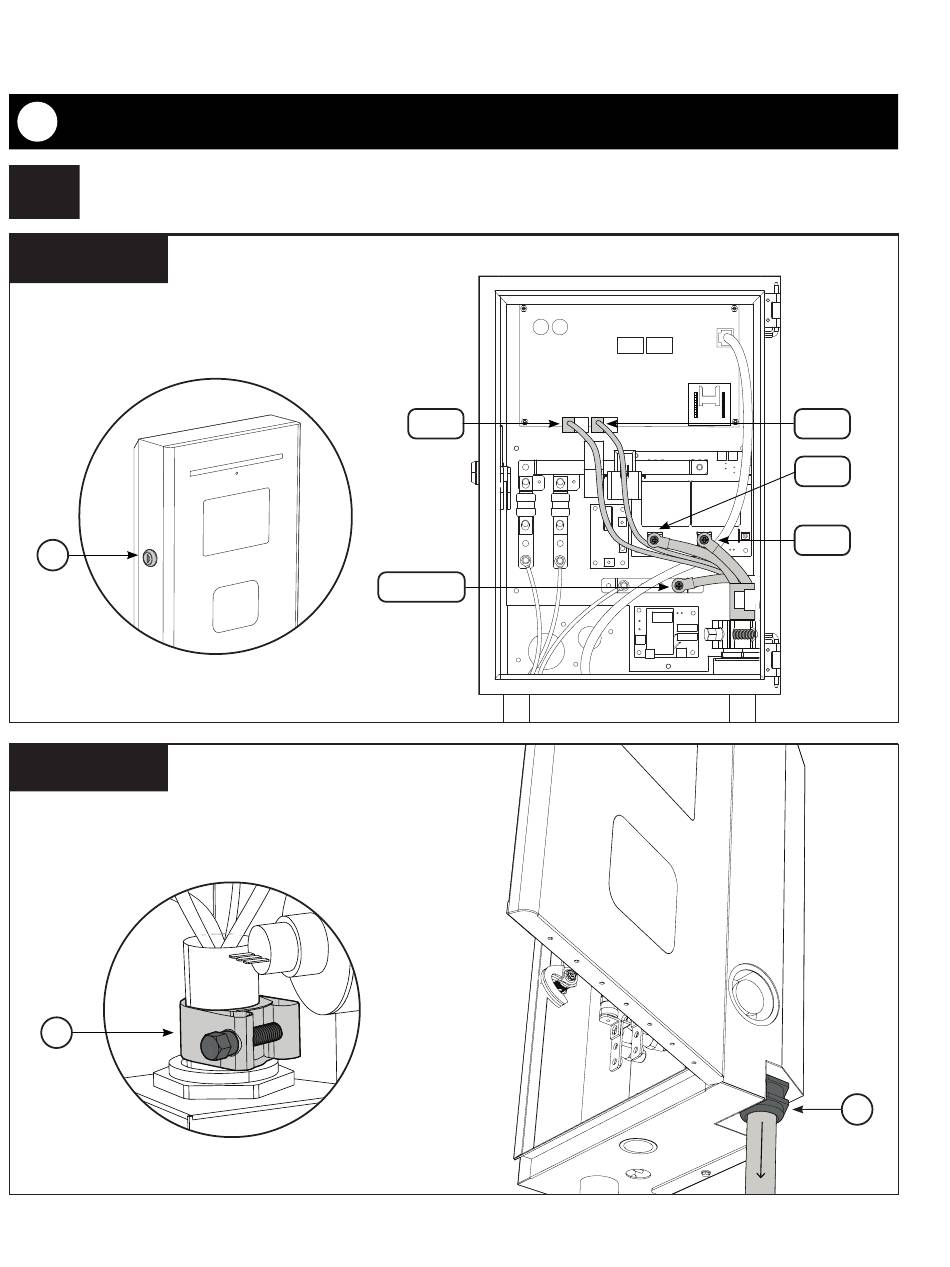

ÉTAPE A-1
Ouvrez l'armoire avec la clé (1). Débranchez les fils de
signal CS et CP et dévissez les fils L1, L2 et de mise à la
terre. Retirez les attaches autobloquantes au besoin.
1
ÉTAPE A-2
Desserrez le serre-câble (1) et desserrez l'écrou de serrage du
câble du chargeur pour VE (2) , puis retirez l'ancien câble du
boîtier.
1
4 REMPLACEMENT DU CÂBLE DU CHARGEUR GREEN MOTION FLEET PRO www.eaton.com
Assurez-vous que l'alimentation est coupée avant de commencer
CS
Mise à la
terre
CP
L2
L1
