3. MISE EN OEUVRE
3.1. M
ONTAGE REVERSIBLE
Selon l‟implantation dans l‟habitation, le blocsol est conçu pour pouvoir être raccordé électriquement et
hydrauliquement soit par la gauche soit par la droite. Pour inverser le côté de raccordement :
Retirer le capot de protection
Démonter la tubulure vase d‟expansion
Desserrer le raccord supérieur du circulateur
ECS et faire pivoter la tubulure du côté désiré.
Resserrer
Desserrer le raccord échangeur de la tubulure
Capteur Chaud et la faire pivoter du côté désiré.
Resserrer

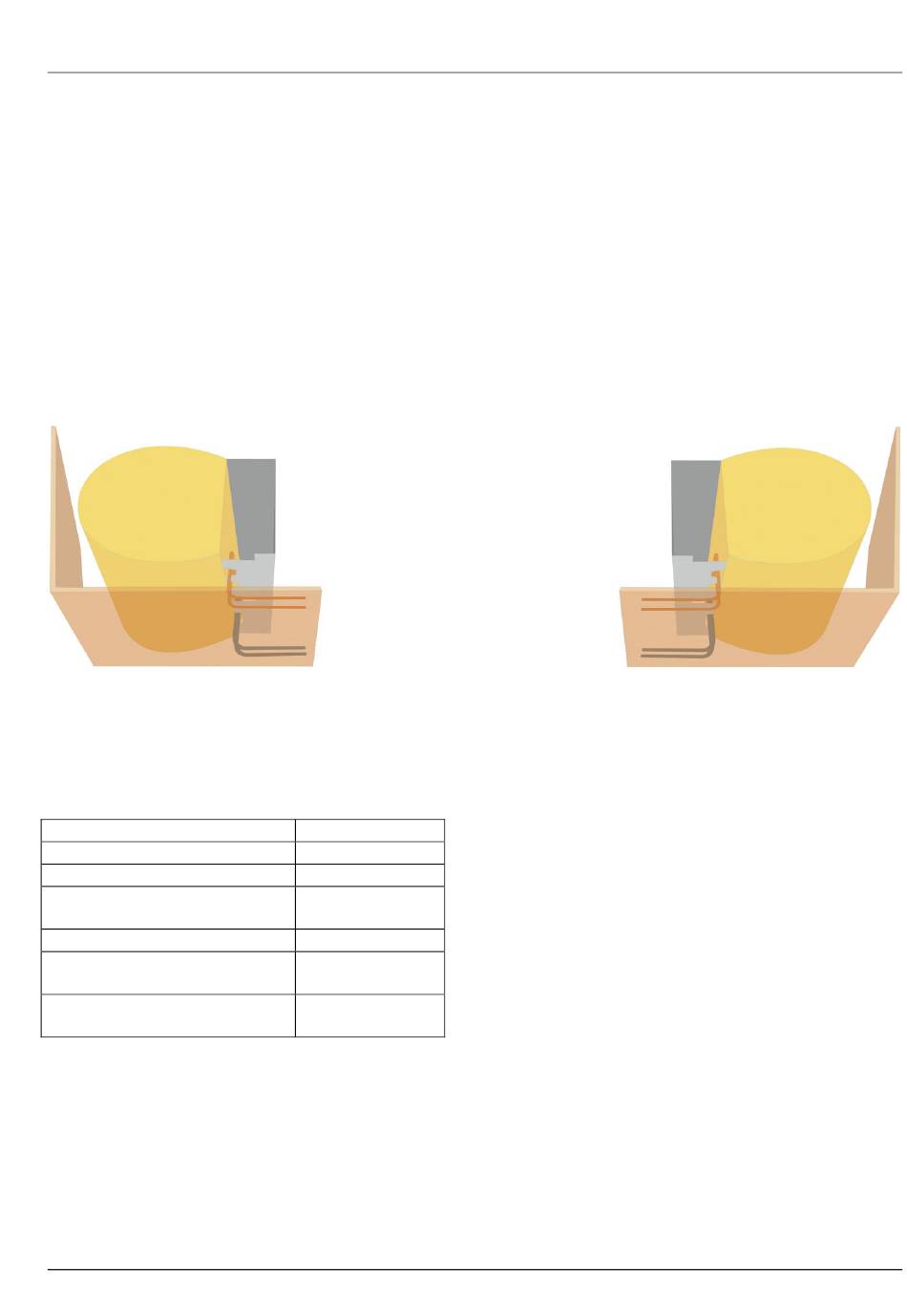

Exemple d'implantation :
3.2. RACCORDEMENTS HYDRAULIQUES
Le raccordement hydraulique du BLOCSOL ECS 400 se limite à : circuit primaire capteur,
circuit sanitaire, purge capteur, soupape sanitaire.
Raccordement
Départ capteur froid
Retour capteur chaud
Alimentation EF - groupe de
sécurité
Distribution ECS - mitigeur
Départ
Appoint
chaudière
froid
Retour
Appoint
chaudière
chaud
BLOCSOL ECS 400
Altitude (mm)
449
467
682
836
1265
1461
Remonter la tubulure vase d‟expansion
Remonter le capot en ayant détaché (3 points
d‟attache en tôle à découper) la partie latérale
pré-poinçonnée du côté des raccordements
hydrauliques
- page 5 -
