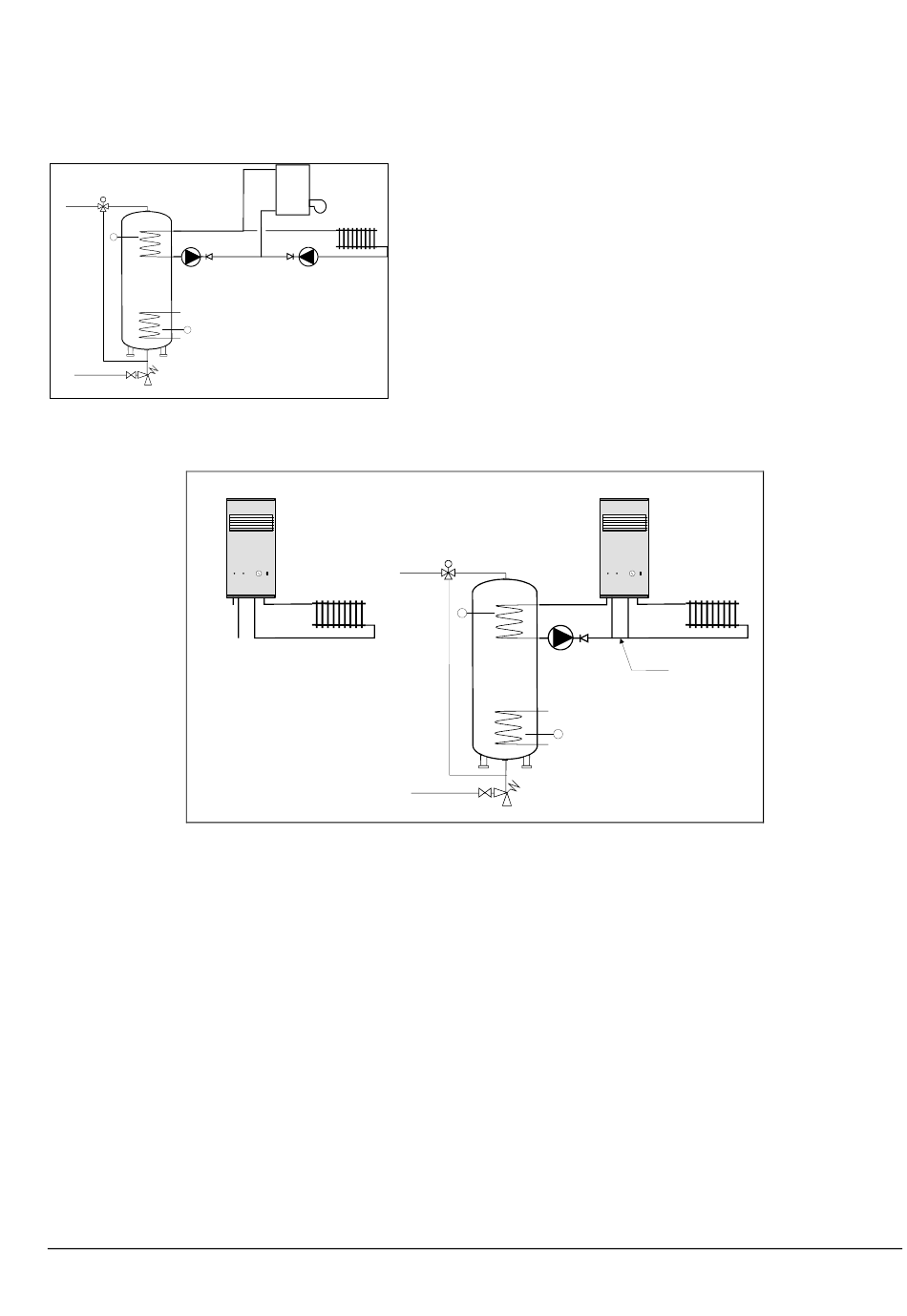

Vanne de zone sur chaudière
Cette solution n‟est pas recommandée et ne devra être mise en œuvre que s‟il n‟existe aucune autre
Eau chaude
vers distribution
Pompe de charge
Eau Froide
Groupe de
Sécurité
Cas particulier des chaudières murales à production d'eau chaude instantanée
Eau Chaude
Eau Froide
Dans le cas des chaudières à production d‟eau chaude sanitaire instantanée non thermostatée, il peut
être délicat de raccorder la sortie du ballon solaire à l‟entrée d‟eau froide de la chaudière. En effet, la
conception de ces chaudières ne permet que rarement d‟obtenir le confort eau chaude sanitaire en
faisant entrer de l‟eau préchauffée à la place de l‟eau froide.
Il y a donc lieu de proscrire ce montage et de réaliser le montage ci-après ou ceux indiqués sur la page
précédente.
Le circuit eau sanitaire est raccordé à l‟échangeur sanitaire avec une pompe de charge et mise en liaison
du circuit chauffage et du circuit de charge eau chaude afin de profiter du vase d‟expansion et de la
soupape de sécurité du circuit chauffage.
3.3.3. Raccordements Electriques version 400H
Standard : Régulation par la chaudière
Dans la mesure du possible, on privilégiera la commande du circuit de charge par la chaudière. En effet,
dans ce cas, la chaudière fonctionnera de façon optimale avec ses cycles traditionnels de charge et de
priorité ECS.
Dans ce cas, se référer à la notice de la chaudière pour le raccordement de la sonde de température et
du circulateur de charge.
- page 12 -
possibilité. Dans cette version, il y a lieu de bien vérifier le
montage de la vanne de zone, et de s‟assurer la compatibilité
avec la régulation.
Etat Initial
Eau chaude
vers distribution
0
1
Etat Final
Eau Froide
Groupe de
Sécurité
0
1
Tube de liaison
pour assurer l'expansion
et la sécurité
BLOCSOL ECS 400
