OPTN : poids de +/- 32
PosT= 0 utilisation T°solaire = T2
-
PosT=1 utilisation T°solaire = T5
Pour recharger en solaire un ballon séparé qui n'est réchauffé en appoint qu'en nocturne ou
gestion de retour de bouclage solaire : l'information de contact relais peut être utilisée pour
alimenter un circulateur ou une vanne. L'activation de la sortie relais est représentée par
clignotement de l'icône de circulateur en partie inférieure gauche.
NB : Si le paramètre CMPT=1 (estimation de comptage) : PosT=0 obligatoirement et retour
bouclage géré sur T2

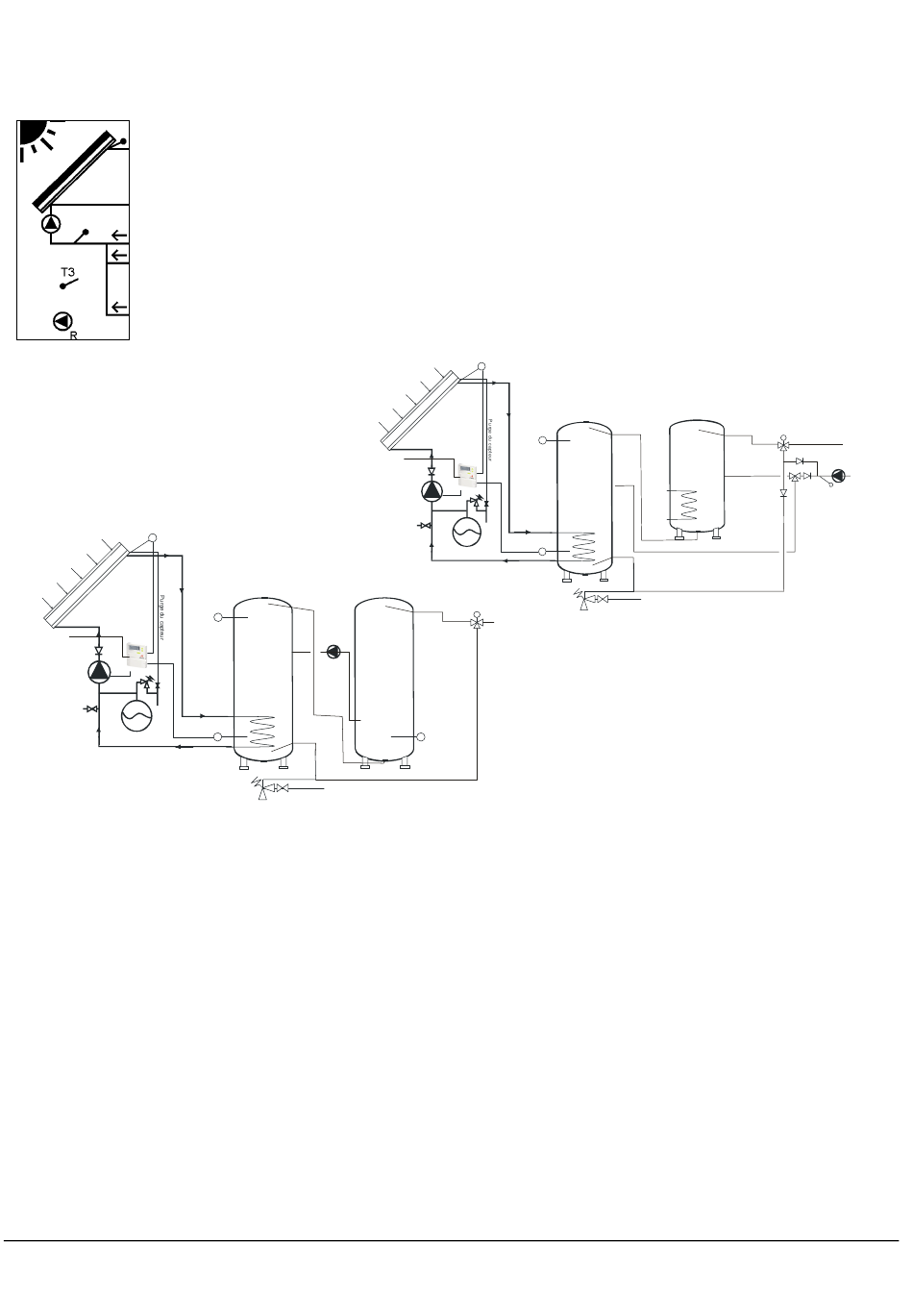

Principe
de
schémas
bouclage :
T1 - Sonde de température
capteur solaire
T5 - option Sonde haut
de ballon
Alimentation
électrique
S1 - circulateur
ECS solaire
N2
T2 - Sonde de température
ballon solaire
- page 32 -
avec
option
Alimentation
électrique
S1 - circulateur
ECS solaire
Commande
relais - R (S4)
Eau Froide
Prévoir un réducteur de pression
si pression supérieure à 4 bars
Groupe de
Sécurité
T1 - Sonde de température
capteur solaire
T5 - option Sonde haut
de ballon
N2
T2 - Sonde de température
ballon solaire
Eau chaude
vers distribution
Groupe de
Sécurité
T3 - Sonde de température
ballon appoint
Eau chaude
vers distribution
Eau Froide
Prévoir un réducteur de pression
si pression supérieure à 4 bars
BLOCSOL ECS 400
Commande
relais - R (S4)
T3 - Sonde de
température
retour bouclage
