10.

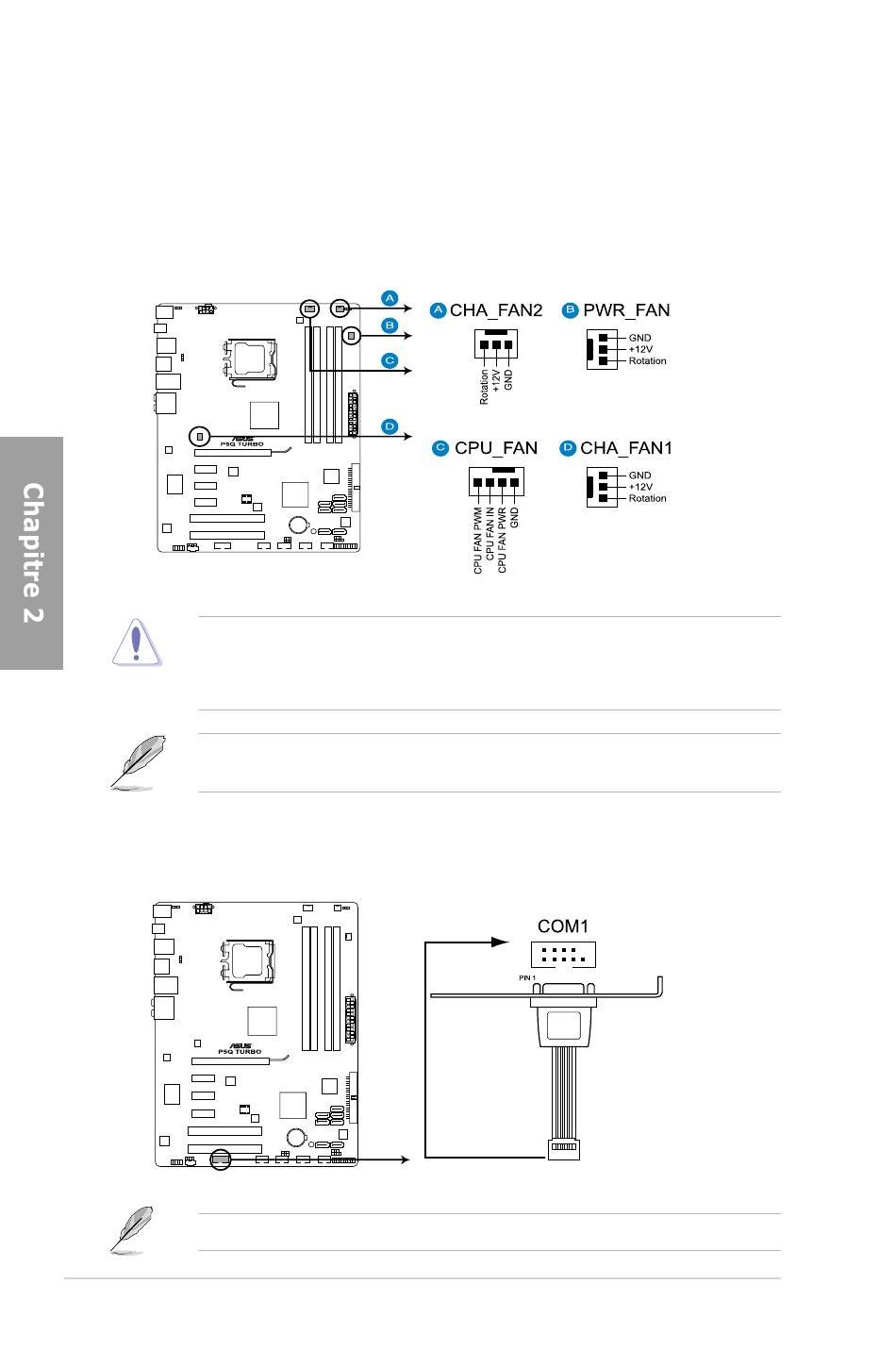

Connecteurs de ventilation CPU, châssis et alimentation
(4-pin CPU_FAN; 3-pin CHA_FAN1; 3-pin CHA_FAN2; 3-pin PWR_FAN)
Le connecteur ventilateur supporte des ventilateurs de 350 mA~2000 mA (24 W max.)
ou un total de 1 A~7 A (84 W max.) à +12V. Connectez les câbles des ventilateurs à
ces connecteurs sur la carte mère, en vous assurant que le fil noir de chaque câble
corresponde à la broche de terre de chaque connecteur.
Connecteurs de ventilation
de la P5Q Turbo
N'oubliez pas de connecter le câble du ventilateur pour CPU au connecteur CPU_Fan de la
carte mère. Un flux d'air insuffisant dan le châssis peut endommager les composants de la
carte mère. Ce connecteur n'est pas un jumper ! Ne placez pas de capuchon de jumper sur
ce connecteur.
Seuls les connecteurs
ASUS FAN Xpert
11.
Connecteur port série (10-1 pin COM1)
Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port
série sur ce connecteur, puis installez le module sur un slot PCI libre de la carte mère.
Connecteur port série de la P5Q Turbo
Le module COM est vendu séparément.
2-34
CPU_FAN, CHA_FAN 1 et CHA_FAN 2
.
supportent la fonction
Chapitre 2 : Informations sur le matériel
