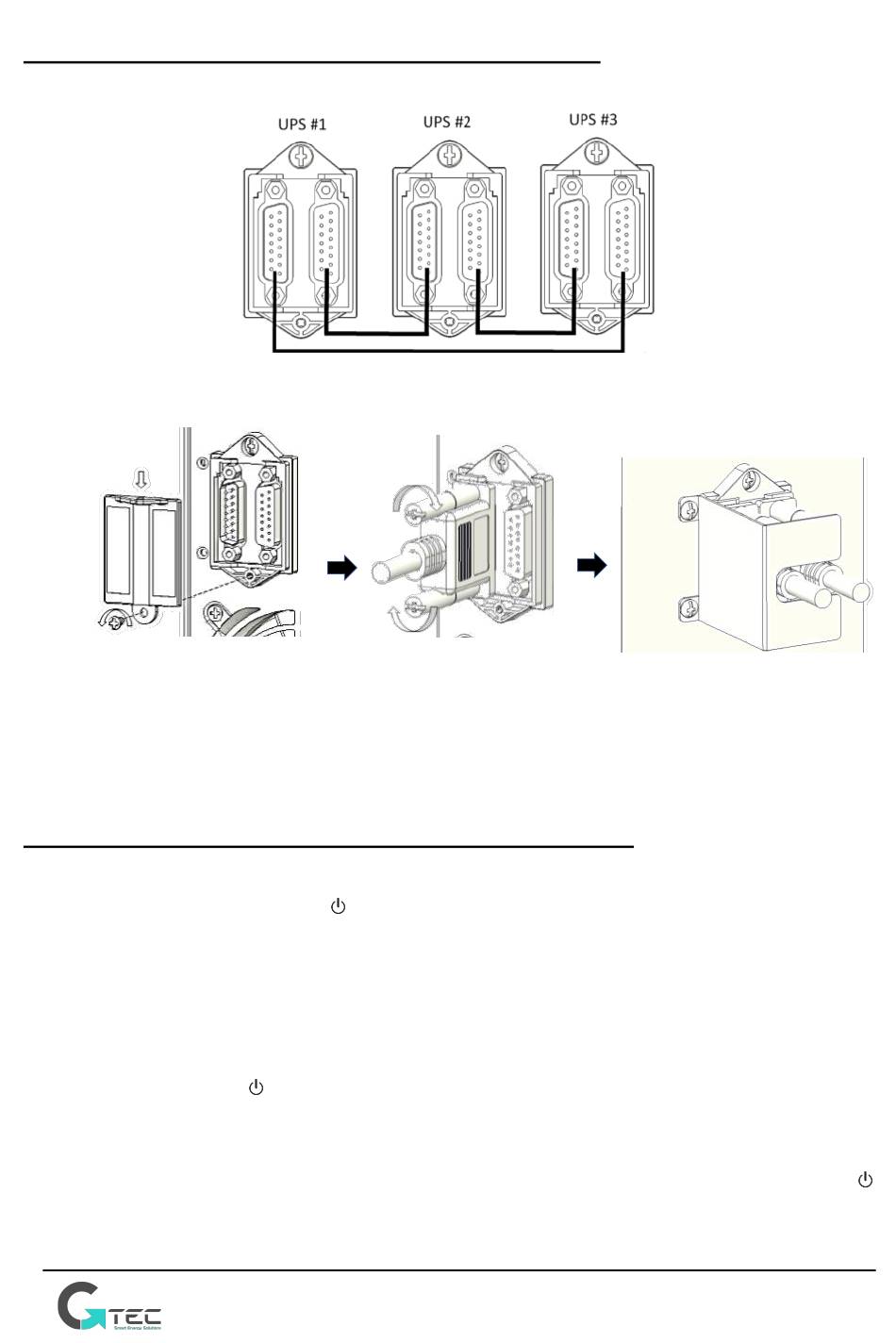

4.2 Câblage du câble de signal parallèle
Schéma de connexion du câble de signal parallèle :
Retirez le capot de la 'boîte parallèle', puis connectez chaque onduleur un par un avec
un 'câble parallèle', assurez-vous que le câble est vissé fermement sur le port parallèle.
Il est recommandé de verrouiller le 'câble parallèle' (comme ci-dessus) pour éviter que
les ports parallèles subissent une force de traction inattendue et provoquent la
défaillance du système parallèle.
4.3 Fonctionnement du Système Parallèle
1. Allumez les disjoncteurs d'entrée de l'onduleur parallèle.
2. Appuyer sur le bouton
et passe en mode en sous tension.
3. Réglez séparément la tension de sortie de chaque onduleur et vérifiez si la
différence de tension de sortie est inférieure à 0,5V dans le système parallèle. Si la
différence est supérieure à 0,5V, l'onduleur doit être réglé.
4. Si la différence de tension de sortie est inférieure à 0,5V, appuyer continuellement
sur le bouton
disjoncteurs d'entrée pour laisser l'onduleur s'éteindre. Puis allumez les
disjoncteurs de sortie pour tous les onduleurs.
5. Allumez les disjoncteurs d'entrée de l'onduleur parallèle. Appuyer sur le bouton
pour un onduleur du système, puis le système démarre et passe en mode en sous
tension et le système fonctionne normalement en parallèle.
pour un onduleur du système, puis le système démarre
pour un onduleur du système, le système s'éteint. Éteignez les
www.gtec-power.eu
30
