3.4 Connexion des câbles d'alimentation
Ce chapitre explique comment câbler le câble ENTRÉE/SORTIE en CA à vers l'onduleur en
mode différentiel et comment connecter l'onduleur à EBM/MBP.
3.4.1 Spécifications de câblage entrée/sortie
Avant de câbler l'onduleur, le disjoncteur en amont et le contacteur de retour
d'alimentation doivent être configurés pour éviter le retour d'alimentation vers l'unité.
Et une étiquette d'avertissement "danger de retour de tension" doit être ajoutée sur
le contacteur ou le dispositif de retour d'alimentation. Avant de l'utiliser, l'entrée de
l'onduleur doit être coupée et il faut vérifier la tension de toutes les bornes pour éviter
toute tension dangereuse. Le courant nominal du contacteur de retour d'alimentation
doit être supérieur au courant d'entrée nominal de l'onduleur.

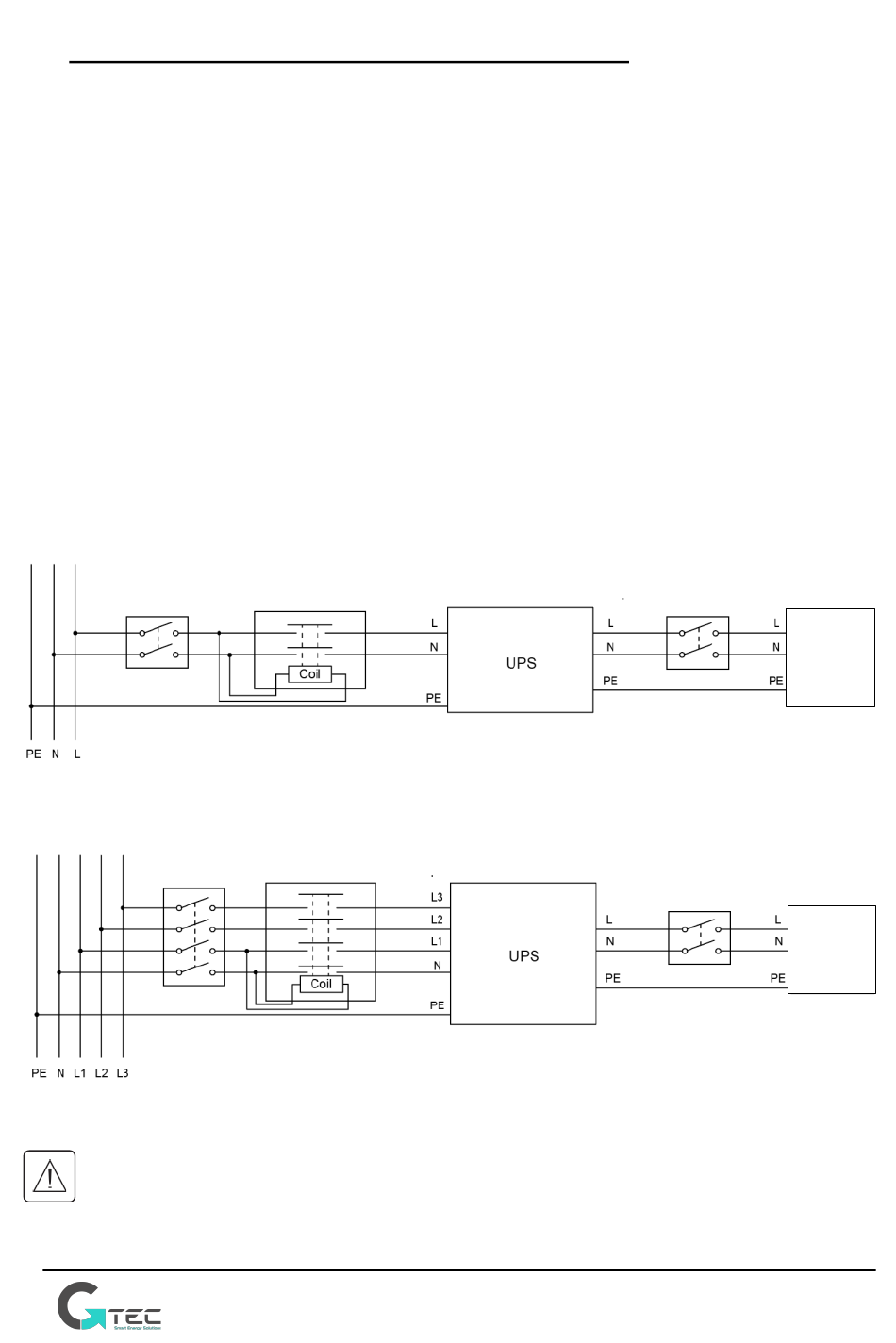

Les figures ci-dessous montrent le système de câblage d'entrée et de sortie de
l'onduleur.
Disjoncteur
Le disjoncteur peut également être utilisé
comme dispositif de déconnexion
Disjoncteur
Le disjoncteur peut également être utilisé
comme dispositif de déconnexion
Danger !
Le courant nominal de l'interrupteur d'alimentation du secteur doit être supérieur au
courant d'entrée d'onduleur, sinon l'interrupteur d'alimentation du secteur peut être
brûlé !
Contacteur
Entrée en CA
Système d'entrée monophasé
Entrée en CA
Contacteur
Système d'entrée triphasé
www.gtec-power.eu
Sortie en CA
Interrupteur
Sortie en CA
Interrupteur
L'équipement
de l'utilisateur
L'équipement
de l'utilisateur
19
