3
Description du produit
3.5
Aperçu produit
3
0

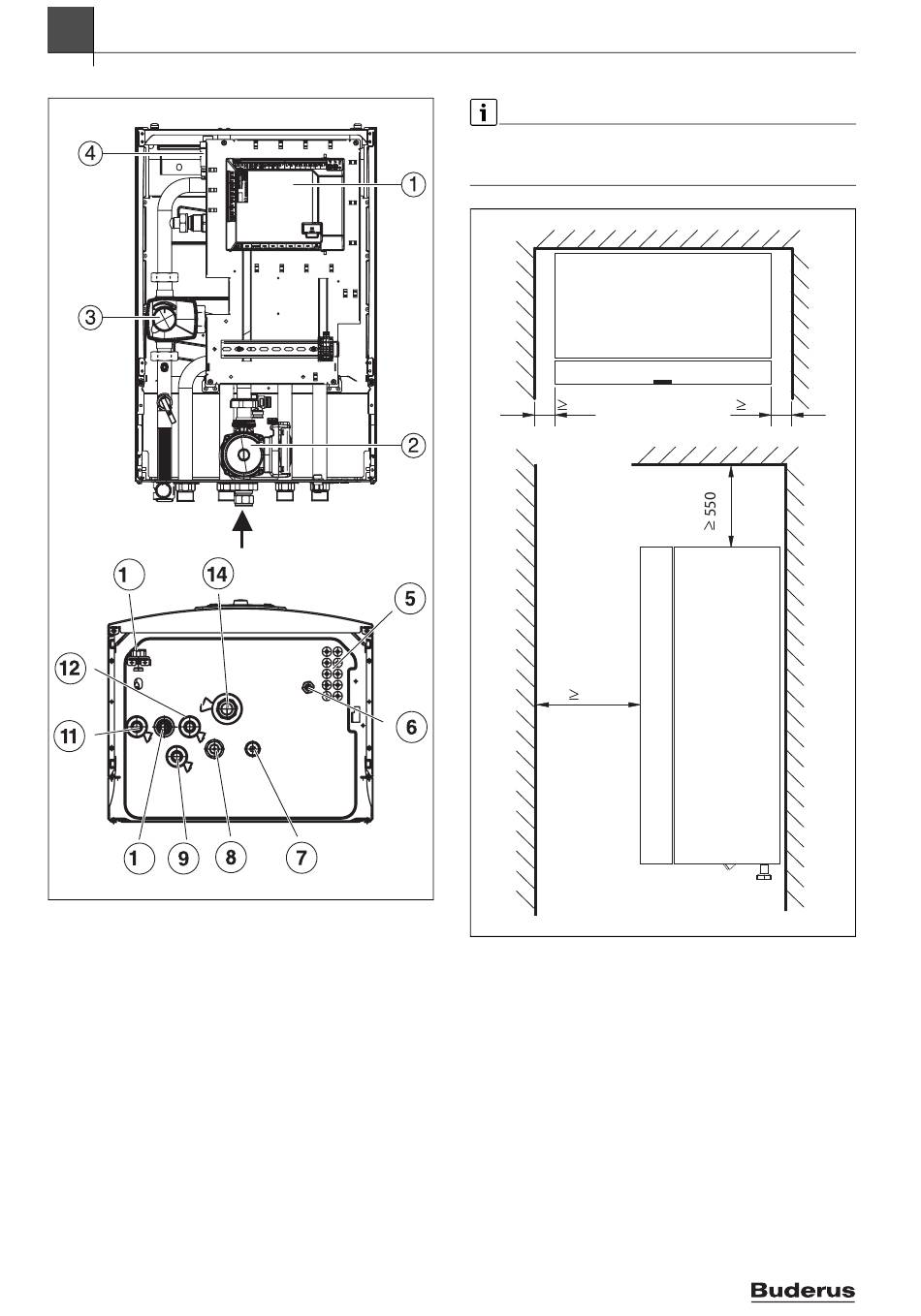

Fig. 3
Composants et raccords de l'unité intérieure avec vanne de
mélange pour chauffage auxiliaire externe
[1]
Circuit imprimé d'installation
[2]
Pompe de circulation
[3]
Vanne de mélange
[4]
Purgeur automatique (VL1)
[5]
Passe-câbles pour sondes CAN-BUS et EMS-BUS
[6]
Passe-câbles pour l'alimentation électrique
[7]
Raccordement côté liquide 3/8" (vers le module extérieur ODU)
[8]
Raccordement côté gaz 5/8" (depuis le module extérieur ODU)
[9]
Retour vers le chauffage d'appoint
[10] Départ vers le système de chauffage
[11] Ecoulement du trop-plein de la soupape de sécurité
[12] Départ vers l'installation de chauffage
[13] Manomètre
[14] Retour depuis l'installation de chauffage
6
3.6
Dimensions et distances minimums
L'unité intérieure doit être placée assez haut pour pouvoir utiliser le
module de commande confortablement. Tenir également compte de la
pose des tuyaux et des raccords sous l'unité intérieure.
50
800
Fig. 4
Distance minimale (mm)
Logatherm WPLS4...15.2 RB – 6721814679 (2021/05)
50
