11.3.4 Unité intérieure avec 400 V~ 3N Unité extérieure (IDUS B 13.2 ODU Split 8/11/13/15)

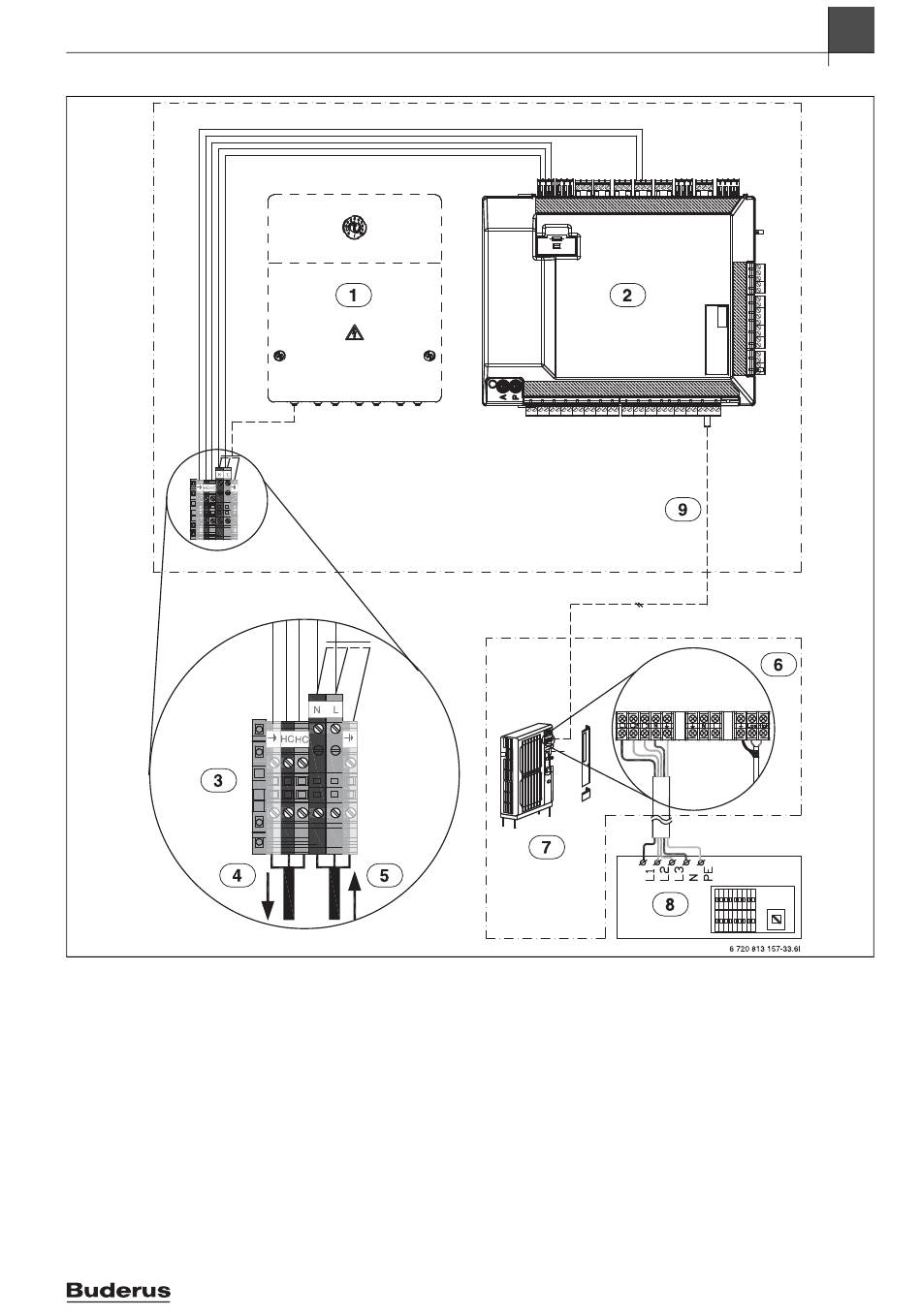

Fig. 36 Unité intérieure avec unité extérieure 400 V~ 3N
[1]
Module EMS (accessoire)
[2]
Module d'installation HC100
[3]
Bornes de raccordement de l'unité intérieure
[4]
230 V, ~ 1N, alimentation électrique câble chauffant
[5]
230 V~ 1N, alimentation électrique unité intérieure
[6]
Bornes de raccordement de l'unité extérieure
[7]
Unité extérieure
[8]
400 V~ 3N, alimentation électrique unité extérieure
[9]
BUS CAN
Logatherm WPLS4...15.2 RB – 6721814679 (2021/05)
