Positionnement du RMP24-micro avec une RMI-QE

Le système de palpage doit être positionné de façon que le niveau optimal du signal soit atteint dans toute
la zone de travail de la machine. Toujours diriger le capot avant de la RMI-QE dans le sens général de
la zone d'usinage et du magasin d'outils en veillant à ce que tous deux se trouvent dans l'enveloppe de
performances indiquée ci-après. Pour faciliter la recherche de position optimale pour la RMI-QE, la qualité
du signal est affichée sur sa LED de signal.

Enveloppe de performance

Le palpeur et la RMI-QE doivent être dans l'enveloppe de performance l'un de l'autre ainsi qu'indiqué
ci-dessous. L'enveloppe de performances indique la performance de la ligne de visibilité. Toutefois, ce
n'est pas nécessaire pour la transmission radio du palpeur comme elle fonctionne avec n'importe quelle
trajectoire radio réfléchie à condition que la longueur de la trajectoire réfléchie ne dépasse pas la plage de
fonctionnement de 5 m.

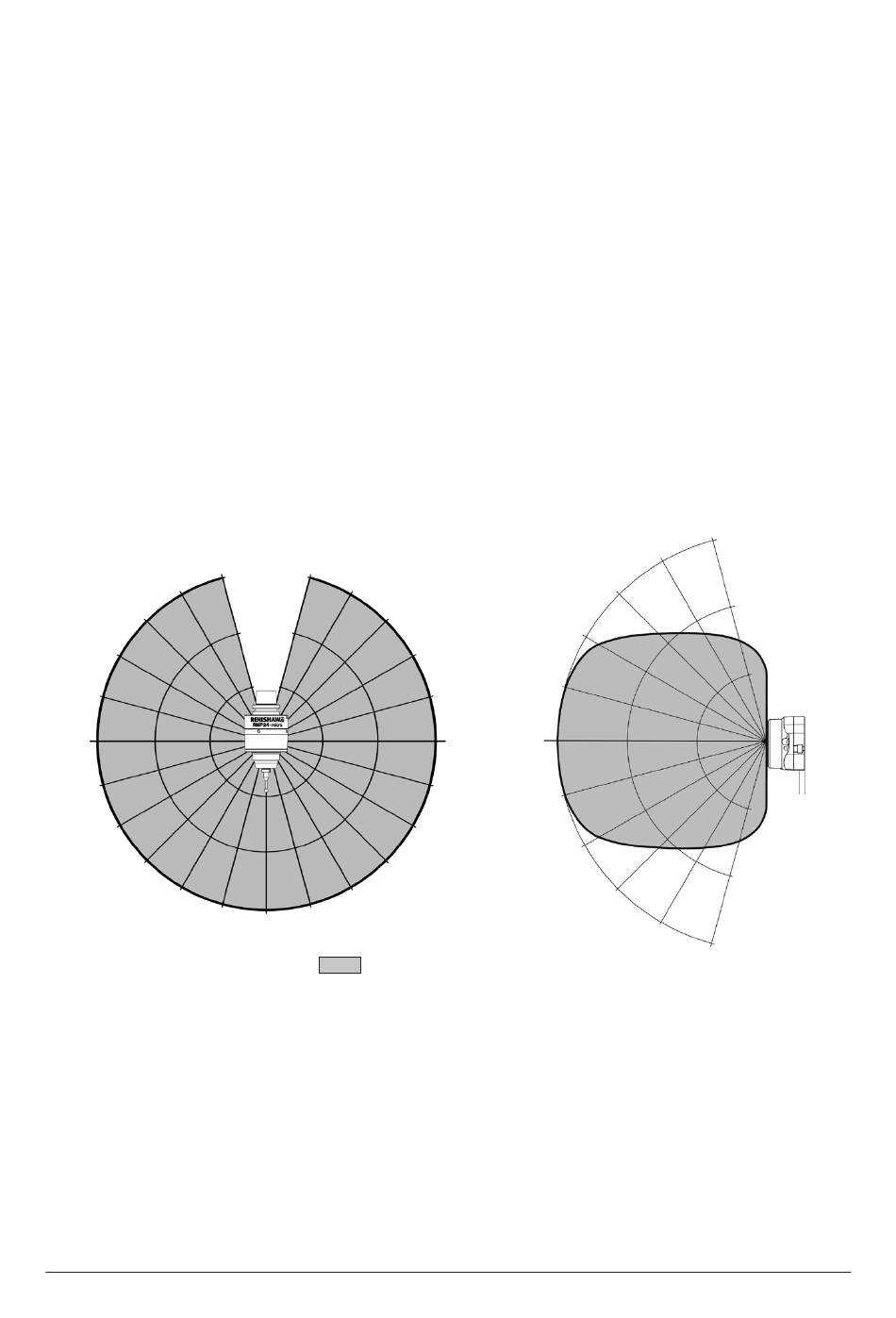

Enveloppe de performances quand le RMP24-micro est utilisé avec la RMI-QE
RMP24-micro
75°
60°
45°
30°
15°
0°
15°
30°
45°
60°
75°
Tracé type à +20 °C Portée de
transmission en m
