ATTENTION
Dommages matériels possibles en cas de couple de serrage trop élevé !
Si le couple de serrage est trop élevé, les vis peuvent tourner à vide dans le filetage en
plastique des prises .
Respectez le couple de serrage des vis indiqué .
X
Utilisez des outils à main, et non des outils électriques ou pneumatiques .
X

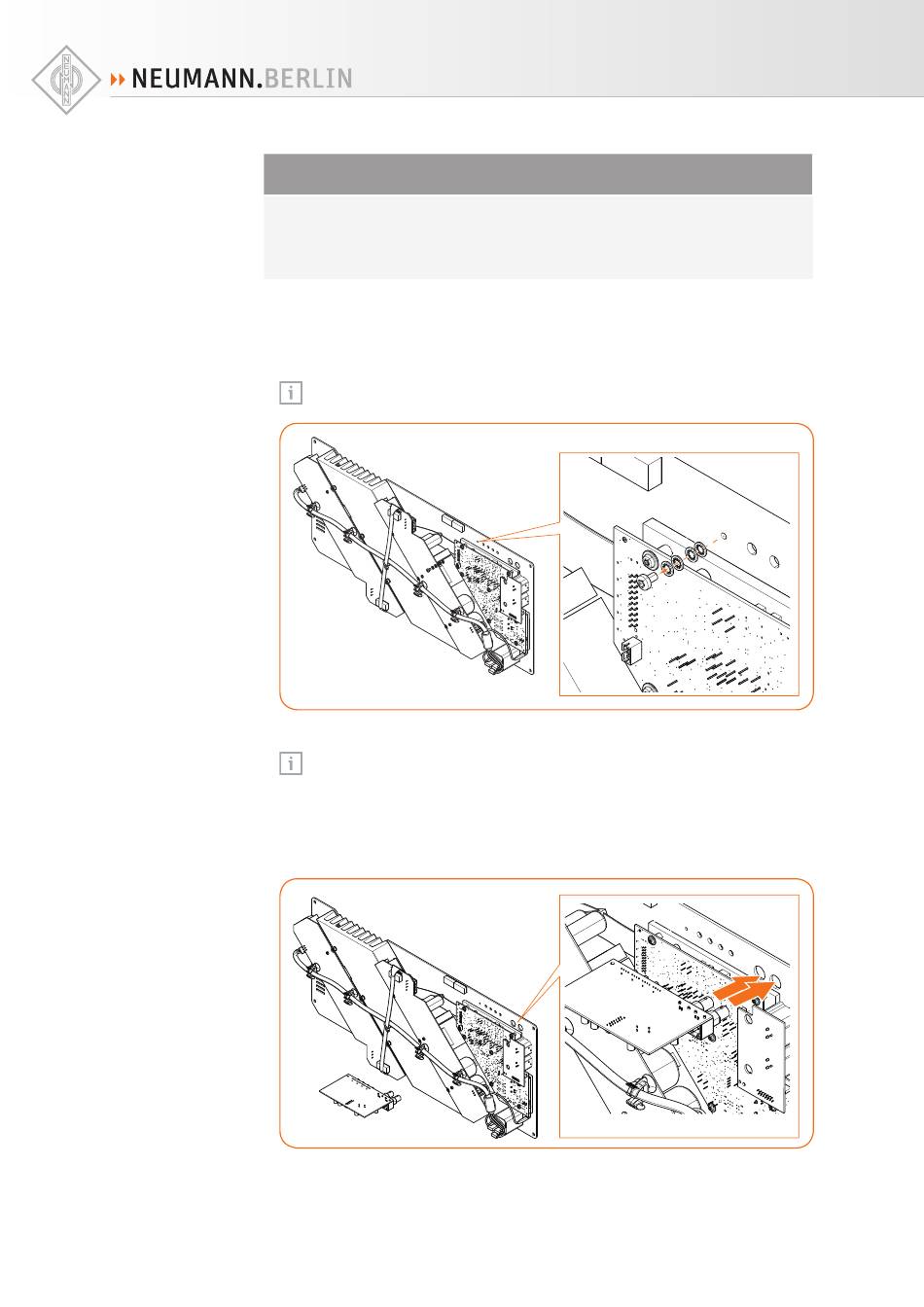

Montage du DIM 1
Retirez la vis Torx 10 et les quatre rondelles à denture intérieure à côté des trois commutateurs
X
rotatifs DIGITAL DELAY (cf . illustration) .
La vis et l'une des rondelles seront réutilisées dans l'étape suivante . Les trois ron-
delles restantes ne seront plus d'aucune utilité .
Positionnez correctement le joint en mousse sur les prises et commutateurs du DIM 1 .
X
Si le joint en mousse n'est pas monté ou est placé de manière incorrect, les trimmers
se trouvant sur le DIM 1 peuvent cliqueter lors de l'utilisation de l'enceinte .
Enfoncez avec précaution le DIM 1 accompagné du joint en mousse à la verticale du panneau
X
arrière de telle sorte que les prises et commutateurs rentrent dans les ouvertures prévues .
Vissez au panneau arrière l'équerre de montage du DIM 1 à l'aide de la vis Torx 10 et de l'une
X
des quatre rondelles à denture intérieure .
DIM 1 | 8
