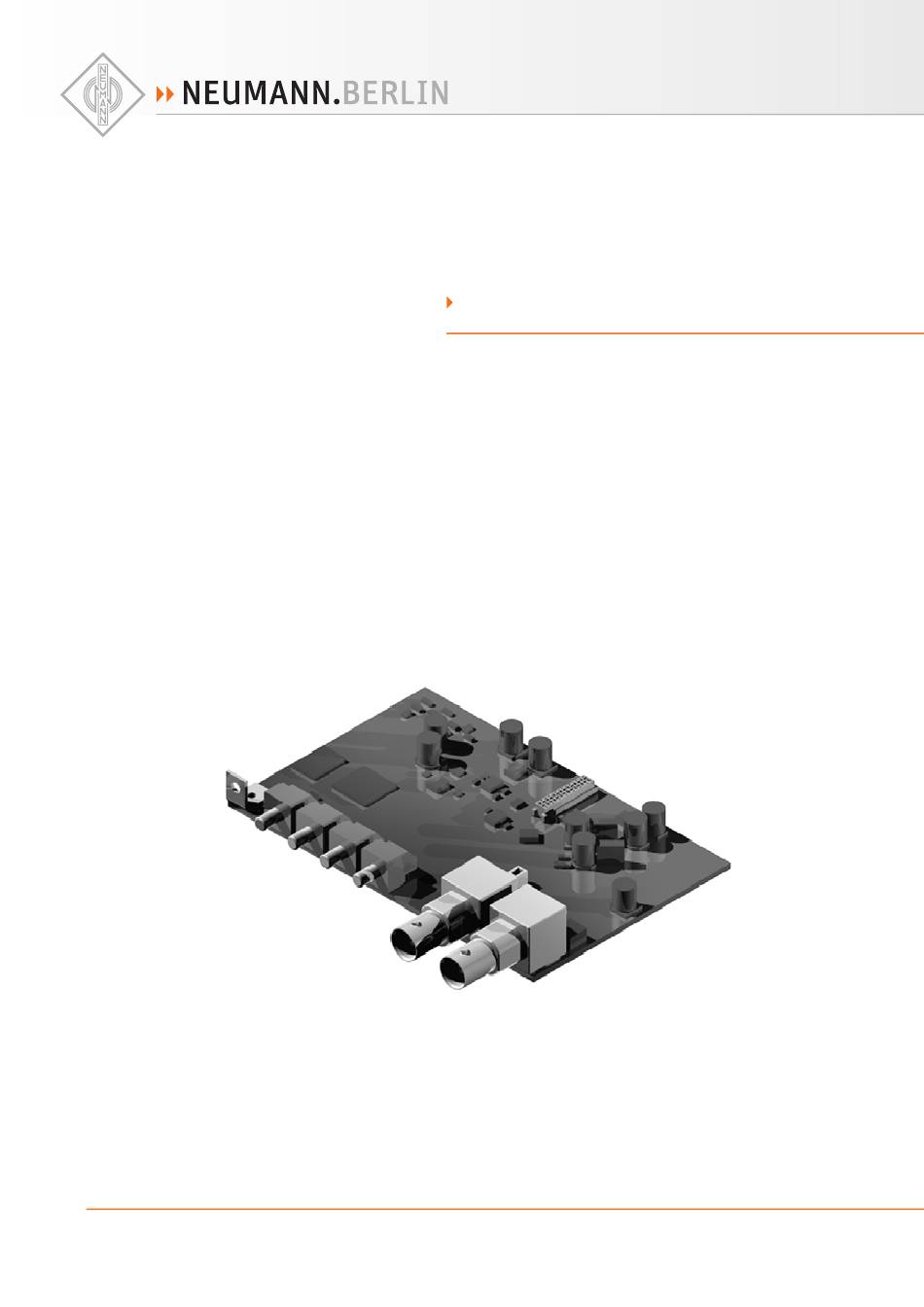

- Page 1 DIM 1 DigitaL Input ModuLe Notice de montage du KH 420 georg neumann gmbh · Leipziger str. 112 · 10117 berLin · germany teL +49 (0)30 / 41 77 24-0 · fax -50 · headoffice@neumann.com · www.neumann.com...
- Page 2 Sommaire Le module d’entrée DIM 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Contenu .
- Page 3 Le module d’entrée DIM 1 Merci d’avoir acheté le module d’entrée numérique DIM 1 . Cet accessoire est conçu pour com- pléter la vaste gamme de moniteurs de studio Neumann . Le DIM 1 permet de raccorder des signaux audio numériques et de compenser le délai vidéo et les différences de temps de vol .
- Page 4 . Retirez l’emballage anti-DES juste avant de monter le DIM 1 . Utilisez un tapis de mise à la terre pour déposer le DIM 1 ou le panneau arrière . Ne touchez en aucun cas les composants du DIM 1 .
- Page 5 Soulevez la partie droite du panneau arrière de 10 cm env . (cf . illustration) . Aidez-vous par exemple d’un coin en bois ou en plastique . N’utilisez pas un coin en métal . Débranchez avec précaution le connecteur blanc 3 broches du câble du boomer . ca. 10 cm DIM 1 | 4...
- Page 6 Posez la face imprimée du panneau arrière sur le support mou de telle sorte que les commu- tateurs en dépassent et qu’ils n’entrent pas en contact avec lui . Retirez doucement l’autocollant qui recouvre la partie du DIM 1 sur le panneau arrière . N’enlevez pas le petit autocollant à côté .
- Page 7 Enlevez les deux vis PT Torx 8 à côté de la prise ANALOG INPUT (XLR), comme figuré dans l’illustration . Conservez ces deux vis ainsi que la carte d’entrée analogue démontée . Retirez la carte d’entrée version A à la verticale de l’électronique de l’enceinte, comme figuré dans l’illustration . DIM 1 | 6...
- Page 8 0,5 Nm, comme figuré dans l’illustration suivante . Les lumières inférieures doivent être débarrassées de la peinture en poudre avant le vissage, p . ex . à l’aide d’une fraise à main . DIM 1 | 7...
- Page 9 . Vissez au panneau arrière l’équerre de montage du DIM 1 à l’aide de la vis Torx 10 et de l’une des quatre rondelles à denture intérieure .
- Page 10 Raccordez le connecteur blanc du câble 2 broches de la carte version D à la prise blanche du DIM 1 . Raccordez le connecteur rouge du câble 14 broches de la carte version D à la prise rouge du DIM 1 . Veillez au positionnement correct et à l’engagement complet des deux prises . DIM 1 | 9...
- Page 11 Montage du panneau arrière comportant l’électronique de l’enceinte Si vous avez installé plusieurs modules DIM 1 dans plusieurs KH 420, faites attention à bien remonter le panneau arrière sur son coff ret d’origine . Les composants électro- niques sont réglés individuellement .
- Page 12 Avec précaution, sortez un peu le panneau arrière du coffret de l’enceinte et basculez-le à l’horizontale sans toucher à aucun câble . Posez le panneau arrière sur le coffret de l’enceinte à la verticale de telle sorte que le DIM 1 rentre dans les ouvertures prévues à cet effet .
