Posez une rondelle à denture intérieure fournie sur chacune des deux prises numériques
X
AES3 INPUT (BNC) et AES3 OUTPUT (BNC) à partir de la face imprimée du panneau arrière .
Vissez d'abord la prise AES3 INPUT (BNC) à l'aide de l'un des écrous fournis avec un couple
X
de serrage de 2,6 Nm .
Vissez ensuite la prise AES3 OUTPUT (BNC) à l'aide de l'un des écrous fournis avec un couple
X
de serrage de 2,6 Nm .
Dans ce même ordre, resserrez les deux écrous BNC avec un couple de serrage de 2,6 Nm,
X
d'abord sur la prise AES3 INPUT (BNC), puis sur la prise AES3 OUTPUT (BNC) .
Appliquez un peu de freinfilet moyenne résistance (p . ex Loctite 290) sur la fente aplatie
X
entre les écrous BNC et le filetage des prises BNC .
ATTENTION
Dommages matériels possibles en cas d'écoulement de freinfilet !
En cas d'usage excessif de freinfilet, celui-ci peut s'écouler sur les composants et endom-
mager l'électronique de l'enceinte .
Appliquez de manière ciblée le freinfilet à l'aide d'une pipette fine, dans l'idéal en utilisant
X
l'aiguille de dépose Loctite .
Enlevez toute trace de freinfilet manifestement excédentaire à l'aide d'un chiffon .
X

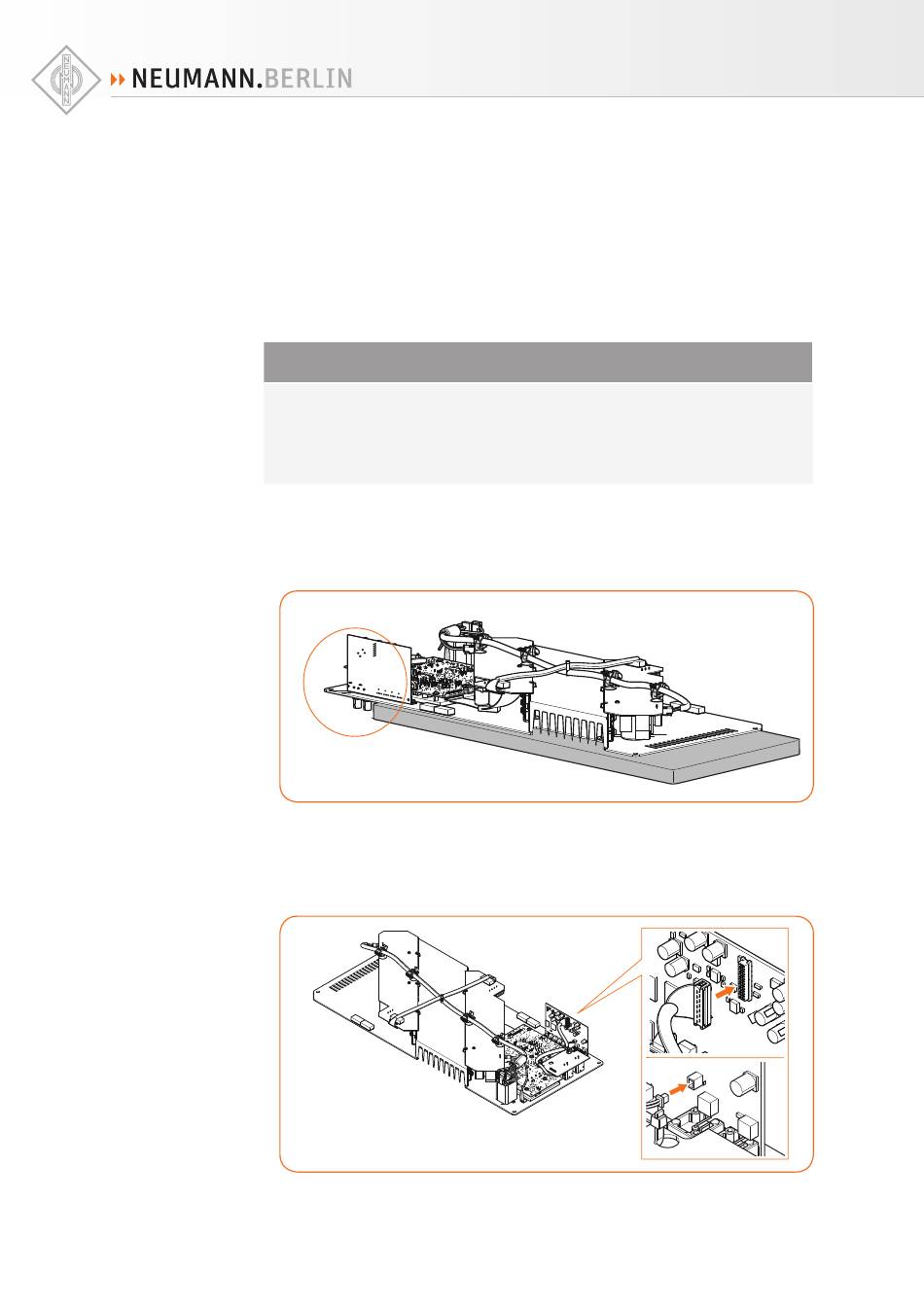

Raccordement du DIM 1
Posez la face imprimée du panneau arrière sur le support mou de telle sorte que les commu-
X
tateurs en dépassent et qu'ils n'entrent pas en contact avec lui .
Raccordez le connecteur blanc du câble 2 broches de la carte version D à la prise blanche
X
du DIM 1 .
Raccordez le connecteur rouge du câble 14 broches de la carte version D à la prise rouge du
X
DIM 1 .
Veillez au positionnement correct et à l'engagement complet des deux prises .
X
DIM 1 | 9
