Montage du panneau arrière comportant l'électronique de
l'enceinte
Si vous avez installé plusieurs modules DIM 1 dans plusieurs KH 420, faites attention
à bien remonter le panneau arrière sur son coff ret d'origine . Les composants électro-
niques sont réglés individuellement .
Pour vérifi er, comparez les numéros de série inscrits sur l'anneau du woofer et sur le
panneau arrière . Ceux-ci doivent être identiques .

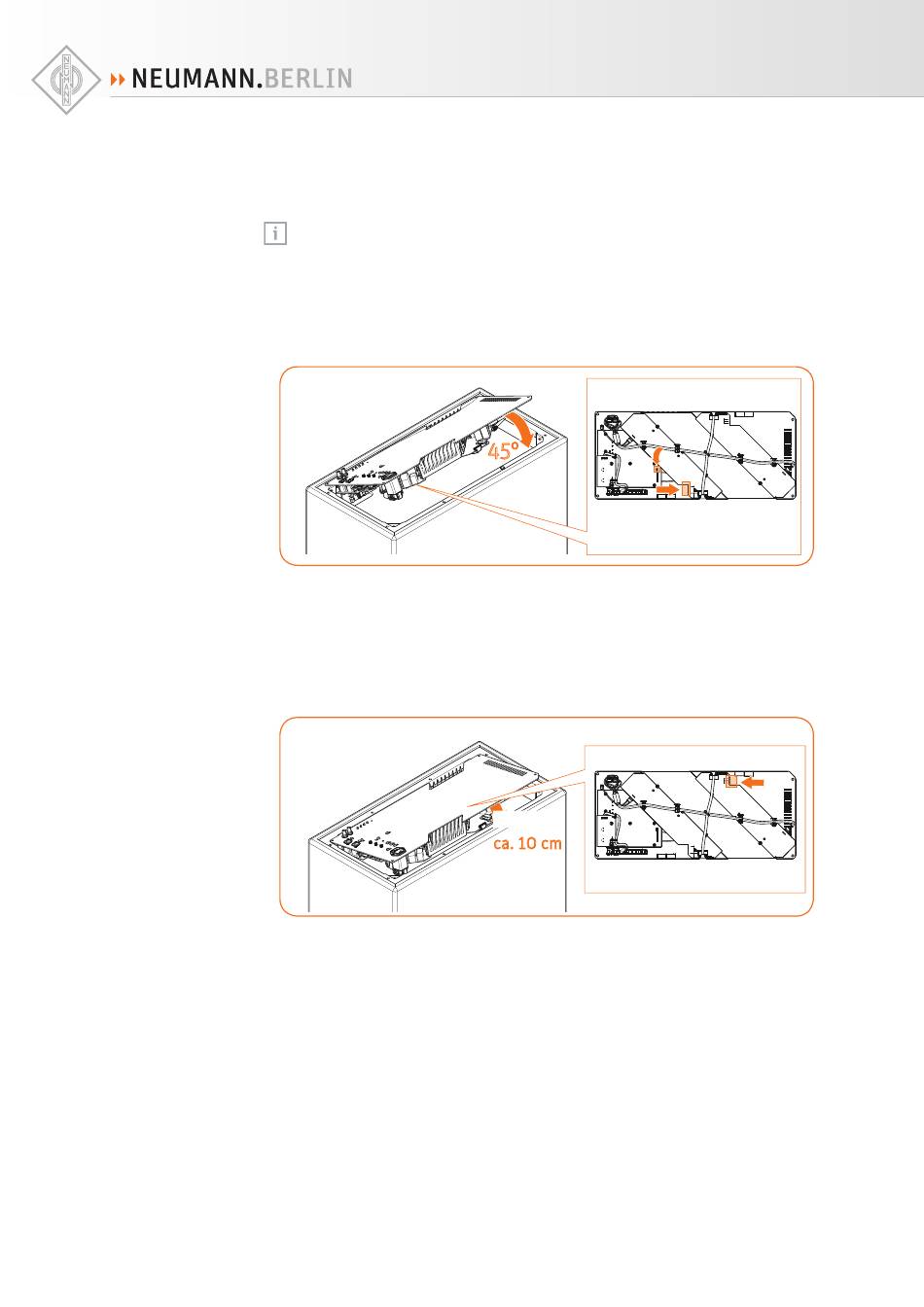

Posez avec précaution le côté gauche du panneau arrière sur le coff ret de l'enceinte .
X
Abaissez le panneau arrière de 45° (env . 20 cm) .
X
Branchez le petit connecteur blanc d'alimentation du logo Neumann à la prise blanche de
X
l'électronique de l'enceinte .
Branchez le connecteur blanc 4 broches du câble de l'enceinte pour les tweeter et médium à
X
la prise de l'électronique de l'enceinte .
Abaissez le panneau arrière jusqu'à env . 10 cm .
X
Branchez le connecteur blanc 3 broches du câble du boomer à la prise de l'électronique de
X
l'enceinte .
45°
env . 10 cm
ca. 10 cm
DIM 1 | 10
