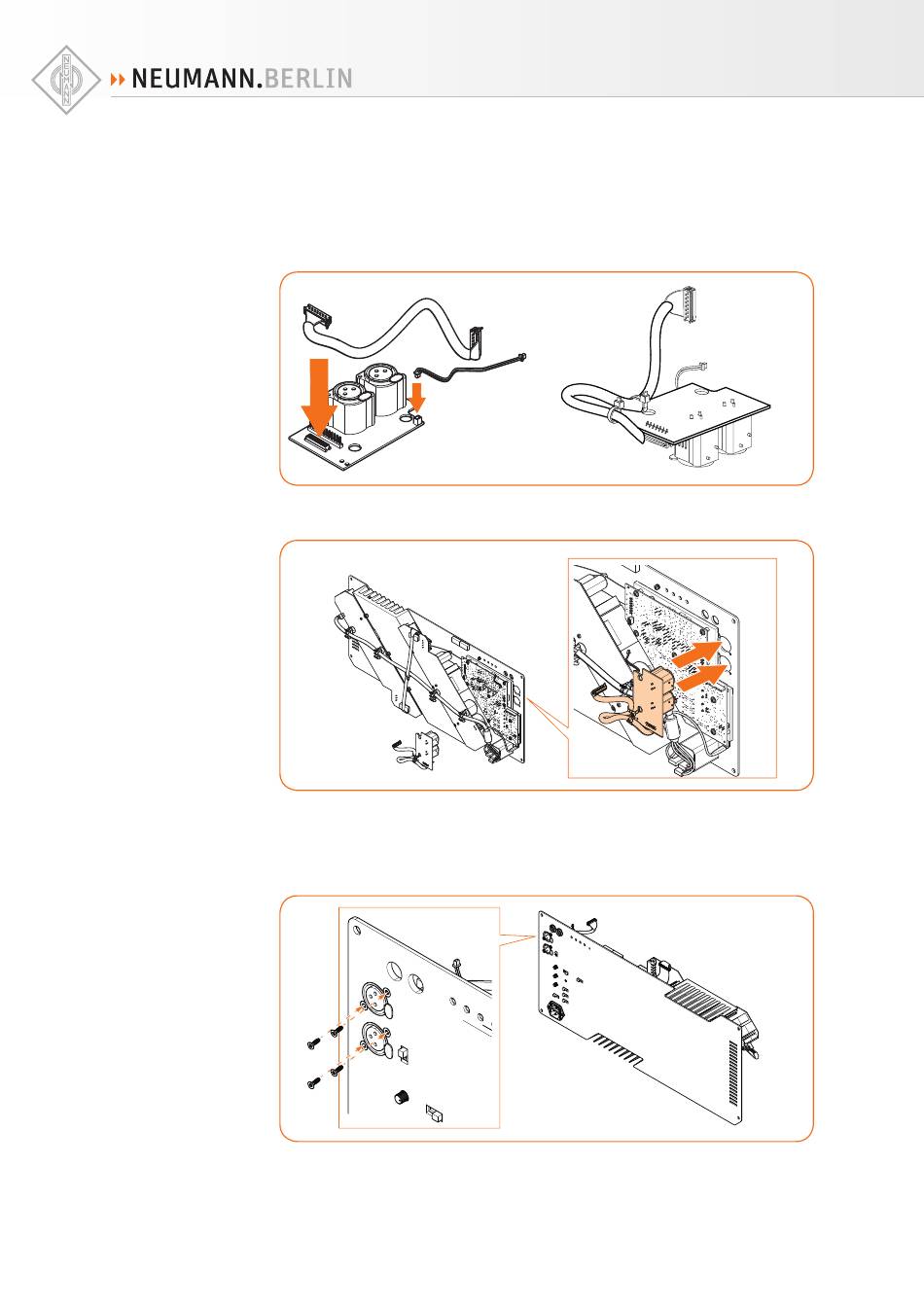

Montage de la carte d'entrée numérique
Branchez le connecteur blanc du câble 2 broches sur la carte d'entrée numérique .
X
Branchez le connecteur rouge du câble 14 broches sur la carte d'entrée numérique .
X
Fixez le câble 14 broches à la platine de la carte d'entrée númerique avec les deux autoblo-
X
quants pour câble, comme figuré dans l'illustration .
Placez la carte d'entrée numérique de telle sorte que les deux prises XLR rentrent dans les
X
deux ouvertures prévues à cet effet dans le panneau arrière .
Vissez au panneau arrière la carte d'entrée numérique aux prises ANALOG INPUT et
X
AES3 INPUT à l'aide des deux vis PT Torx 8 et des deux rondelles éventail à denture intérieure
fournies avec un couple de serrage de 0,5 Nm, comme figuré dans l'illustration suivante .
Les lumières inférieures doivent être débarrassées de la peinture en poudre avant le vissage,
p . ex . à l'aide d'une fraise à main .
DIM 1 | 7
