3. INSTALACIÓN DEL AUTOMATISMO
3.1.

COMPROBACIONES PRELIMINARES

Para que el automatismo pueda instalarse correctamente, la
estructura de la cancela (ya sea que exista o que deba
realizarse) tiene que cumplir los requisitos siguientes:
longitud máxima de cada hoja: 3 m para actuadores con
carrera de 300 mm,
longitud máxima de cada hoja: 4 m para actuadores con
carrera de 400 mm,
estructura de las hojas sólida y rígida,
movimiento de las hojas regular y uniforme, sin rozamientos
irregulares durante toda la carrera,
bisagras en buenas condiciones,
presencia de topes mecánicos de final de carrera.
Se recomienda efectuar las obras de albañilería necesarias
antes de instalar el automatismo.
El estado de la estructura influye directamente en la fiabilidad
y seguridad del sistema.
3.2.
INSTALACIÓN DE LOS ACTUADORES
1)
Fijar el soporte posterior a la columna como se indica en la
Lámina A. Si es necesario, modificar la longitud del soporte
que se entrega de serie.
¡Atención! Para no comprometer el funcionamiento del
actuador, es sumamente importante respetar las cotas
indicadas.
Si la columna es de hierro, el soporte se debe soldar directa-
mente en ella, con la debida atención.
Si la columna está hecha de mampostería, empotrar primero
una placa (fig. 3) y luego soldar en ésta el soporte.
2)
Fijar el actuador al soporte posterior mediante los tornillos
que se entregan de serie (fig. 3).
3)
Desbloquear el actuador (ver el apartado 6)
4)
Sacar completamente el vástago, hasta el tope (fig. 4).
5)
Volver a bloquear el actuador (ver el apartado 7).
6)
Darle dos vueltas hacia la derecha al vástago del actuador
(fig. 4).
7)
Montar el soporte anterior en el vástago, como en la fig. 5.
8)
Cerrar la hoja de la cancela y, manteniendo el actuador
perfectamente horizontal, marcar en la hoja la posición del
soporte anterior (fig. 6).

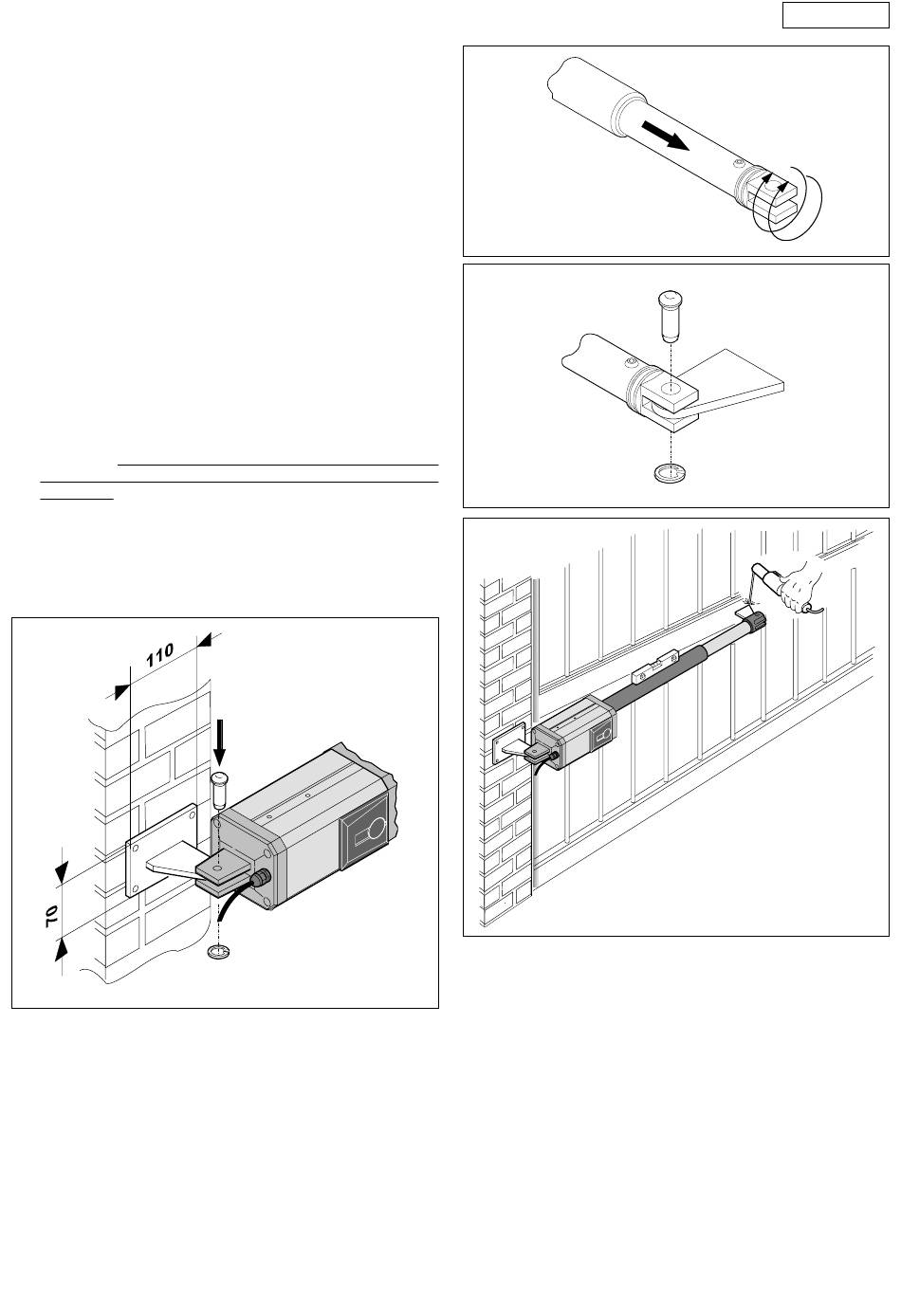

Fig. 4
9)
Fijar provisionalmente el soporte anterior en la hoja, con dos
Fig. 3
puntos de soldadura.
N.B.: Si la estructura de la cancela no permite soldar
firmemente el soporte, es preciso crear en ella una base de
apoyo idónea para este fin.
10) Desbloquear el actuador y comprobar manualmente que
la cancela puede abrirse completamente deteniéndose
en los topes mecánicos de final de carrera, y que el
movimiento de la hoja resulta regular, sin ningún rozamiento.
11) Soldar definitivamente el soporte anterior a la hoja.
Para esto, apartar el actuador momentáneamente del
soporte a fin de evitar que las escorias de la soldadura lo
dañen.
Notas:
1) Se aconseja engrasar todos los pernos de fijación de los
soportes.
2) Para el caso de que no sea posible hacer soldaduras, las
placas de los soportes anterior y posterior están
preparadas para fijarlas con tacos y tornillos.
11
ESPAÑOL
Fig. 5
Fig. 6
