Il est important d'équilibrer les débits d'air une fois que l'unité est opérationnelle et que tous les conduits ont été installés.
L'équilibrage des débits d'air est généralement exigé par les codes nationaux et/ou locaux et est souvent spécifié par
l'ingénieur en charge de la conception du système CVC.
L'efficacité optimale des noyaux enthalpiques est obtenue lorsque les flux d'air sont correctement équilibrés.
6.4
ÉQUILIBRER LE FLUX D'AIR
L'air doit circuler dans les deux courants d'air. Parfois, l'endroit le plus facile pour confirmer que l'air est en mouvement est le
capotage.
Si le débit d'air exact est critique, il peut être souhaitable d'installer de façon permanente des stations de mesure du débit et des systèmes de contrôle de la qualité.
des manomètres dans les conduits reliés à l'appareil. Ces manomètres peuvent également être utilisés pour déterminer quand les filtres
doivent être nettoyés ou remplacés.
Matériel nécessaire :
Un manomètre magnétique ou un autre dispositif capable de mesurer une pression différentielle de 0 à 1,5 pouce d'eau.
◆
2 morceaux de tube en latex de caoutchouc naturel, 1/8" de diamètre intérieur, 1/16" de paroi, sont les plus efficaces.
◆
Procédure : Les pressions statiques différentielles individuelles (DSP) peuvent être mesurées à l'aide des prises de pression installées
à l'avant des portes d'accès au noyau des unités.
Pour lire les SCFM de SA, installez le côté "haute pression" (+) de votre appareil de mesure sur l'orifice OA et le côté "basse
◆
pression" (-) sur l'orifice SA.
Pour lire le SCFM du RA, installez le côté "haute pression" (+) de votre appareil de mesure sur l'orifice RA et le côté "basse
◆
pression" (-) sur l'orifice EA.
Utilisez la valeur affichée par votre appareil de mesure pour comparer la production de CFM à l'aide du tableau de conversion.
◆
PRESSION
PORTS (4)

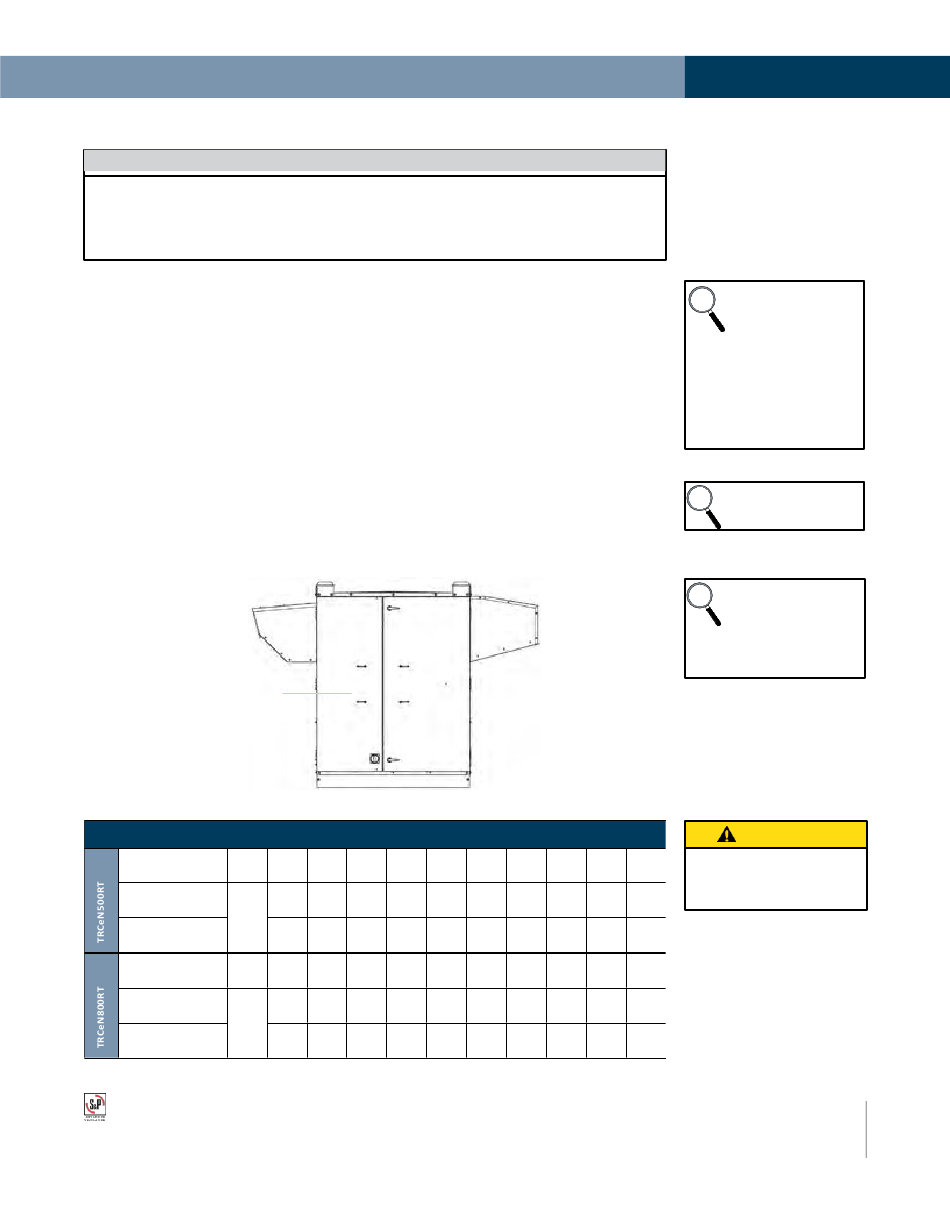

FIGURE 6.4.0 EMPLACEMENT DES ORIFICES DE PRESSION
STATIQUE DIFFERENTIELLE ACROSS CORE DSP vs. CFM
DP (H
)
DSP
(2) O
Air soufflé (SA)
CFM
Air de retour (RA)
DP (H
)
DSP
(2) O
Air soufflé (SA)
CFM
Air de retour (RA)
®
IMPORTANT
0.20
0.30
0.40
0.50
0.60
150
230
310
380
460
150
230
310
380
460
0.20
0.30
0.40
0.50
0.60
230
350
460
580
690
230
350
460
580
690
SOLERPALAU-USA.COM MANUEL D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
Série TRCeN Extérieur
0.70
0.80
0.90
1.00
1.10
540
610
690
760
840
540
610
690
760
840
0.70
0.80
0.90
1.00
1.10
810
920
1040
1150
1270
810
920
1040
1150
1270
FONCTIONNEMENT
VRE
REMARQUE : Les débits
d'air des VRE doivent être
équilibrés après
l'installation de tous les
conduits. Équilibrage
des flux d'air est
généralement exigée par les
codes du bâtiment locaux ou
nationaux ou par l'ingénieur
concepteur du système de
chauffage, de ventilation et de
climatisation.
REMARQUE : Le tuyau
doit dépasser l'orifice de
pression d'environ 1".
NOTE : Ces ports ont
été soigneusement
localisés
sur l'appareil afin d'obtenir la
mesure la plus précise possible
du débit d'air. Ne pas
déplacer les orifices de pression.
ATTENTION
La plage de débit d'air appropriée pour
ces modèles est la suivante :
TRCeN500RT : 166-431 CFM
TRCeN800RT : 250-1100 CFM.
21
