alternativement des
trous de 7/8" pour
l'alimentation
électrique et la
commande au bas de

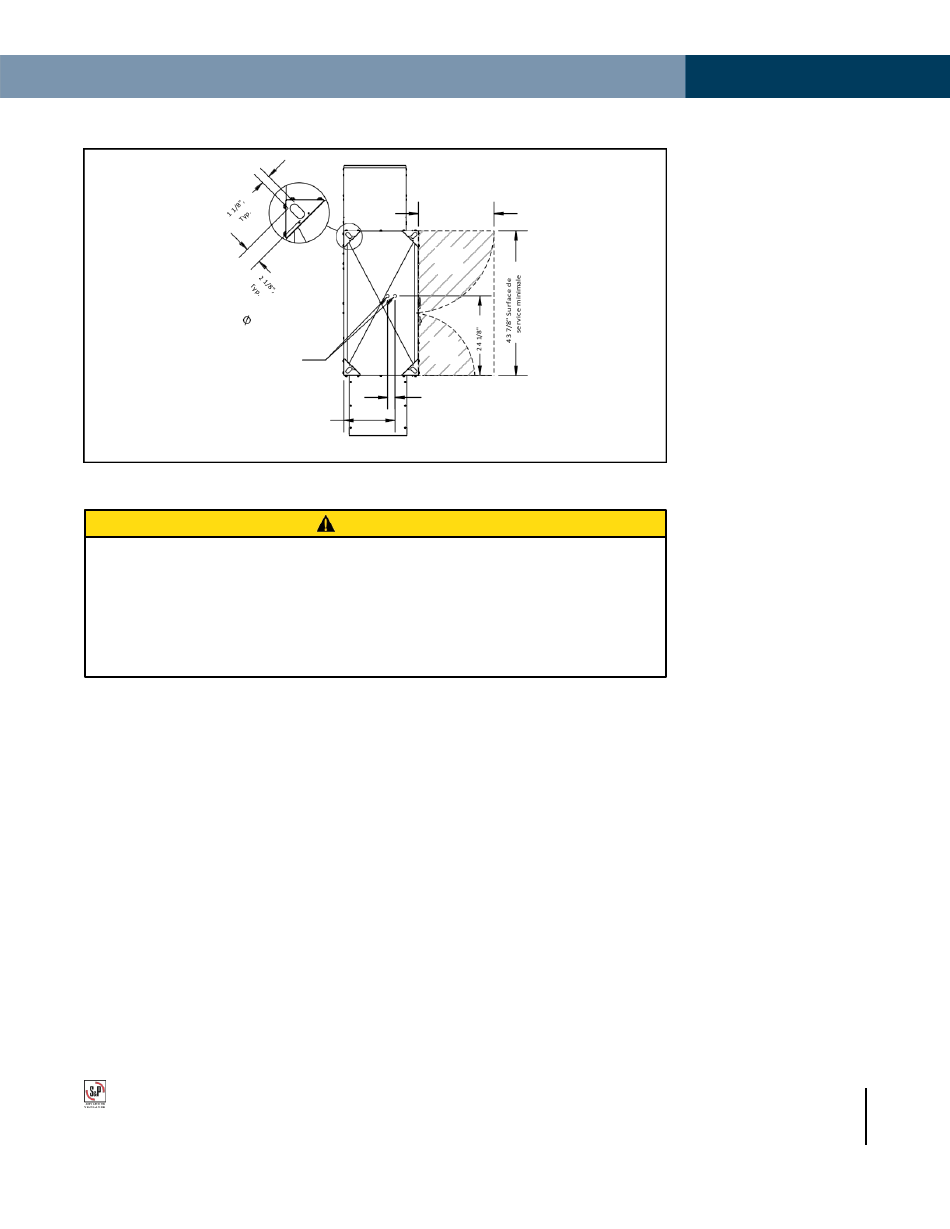

FIGURE 4.2.1 DÉCISIONS DE SERVICE DU TRCeN800RT, VUE D'EN-HAUT
Il incombe à l'installateur de s'assurer que les vis ou les boulons utilisés pour fixer les unités sont correctement sélectionnés en fonction
des charges et des substrats concernés. Fixer le TRCeN500RT/TRCeN800RT de manière à ce qu'il ne puisse pas tomber ou
basculer en cas d'accident, de défaillance structurelle ou de tremblement de terre. Voir les informations relatives à l'arrimage
pour connaître le poids de l'unité.
S&P USA Ventilation Systems recommande vivement de fixer correctement les unités de toit à la structure du bâtiment. Les vents
violents, les tornades et les ouragans peuvent déplacer ou enlever les unités de toit.
des équipements de toiture par rapport aux rails ou aux bordures de trottoir. Lorsque cela se produit, l'équipement, la structure du toit
adjacent et même les véhicules garés à proximité du bâtiment peuvent être endommagés, et la pluie pénètre généralement dans le
bâtiment. L'équipement est mis hors service et les dommages collatéraux peuvent être très coûteux.
4.3
ATTÉNUATION DU SON
Prenez ces mesures simples pour atténuer le bruit de l'appareil.
4.3.1
A l'extérieur du bâtiment
La hotte d'aspiration de l'air extérieur est la principale source de bruit à l'extérieur du bâtiment. Dans la mesure du possible,
orientez la hotte d'aspiration de l'air extérieur de manière à ce qu'elle soit éloignée des habitations ou des zones
publiques.
4.3.2
Au bord du trottoir
Découpez les trous dans la toiture de manière à ce qu'ils s'adaptent parfaitement au(x) conduit(s) qui passe(nt) à travers la toiture.
Scellez tous les interstices autour du ou des conduits au niveau de la toiture.
4.3.3
Conduits
Assurez-vous que le réseau de gaines à la sortie de l'appareil est suffisamment rigide pour résister à la flexion et au bang qui en résulte lors
du démarrage et de l'arrêt du système, ainsi qu'aux conditions d'écoulement turbulent à la sortie de la roue à aubes.
En général, il faut prévoir des transitions douces entre les sorties du VRE et le conduit. Les gaines reliées aux sorties doivent être droites
sur une distance suffisante, avec des transitions progressives jusqu'à la taille finale de la gaine.
Ces directives sont conformes aux pratiques de disposition des conduits recommandées par la SMACNA pour un mouvement d'air
efficace et silencieux. Suivre les directives de la SMACNA.
®
23" Zone de
service minimum
Pivotement
de la porte
Percez
Pivotem
ent de la
porte
l'appareil.
2 1/4"
15 1/2"
VUE DU
DESSUS
ATTENTION
Série TRCeN Extérieur
SOLERPALAU-USA.COM MANUEL D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
PLACEMENT DE L'UNITÉ
VRE
13
