INSTALLATION
VRE
REMARQUE : Veillez à retirer
le capuchon de l'orifice de
pression avant d'insérer le
tube.
S'assurer que le tube est bien inséré dans
les orifices de pression.
REMARQUE : La tubulure
doit s'étendre dans l'orifice de
pression d'environ
1 pouce.
16
SOLERPALAU-USA.COM MANUEL D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
TRC1200
UN DISPOSITIF DE CONTRÔLE EXTERNE
UTILISANT
Le contrôle externe est
L'ALIMENTATION 24VAC DE L'APPAREIL
alimenté par 24VAC disponible
entre les fils rouge et bleu.
8VA Charge maximale.
Connecter la sortie N.O. de la commande au deuxième fil jaune.

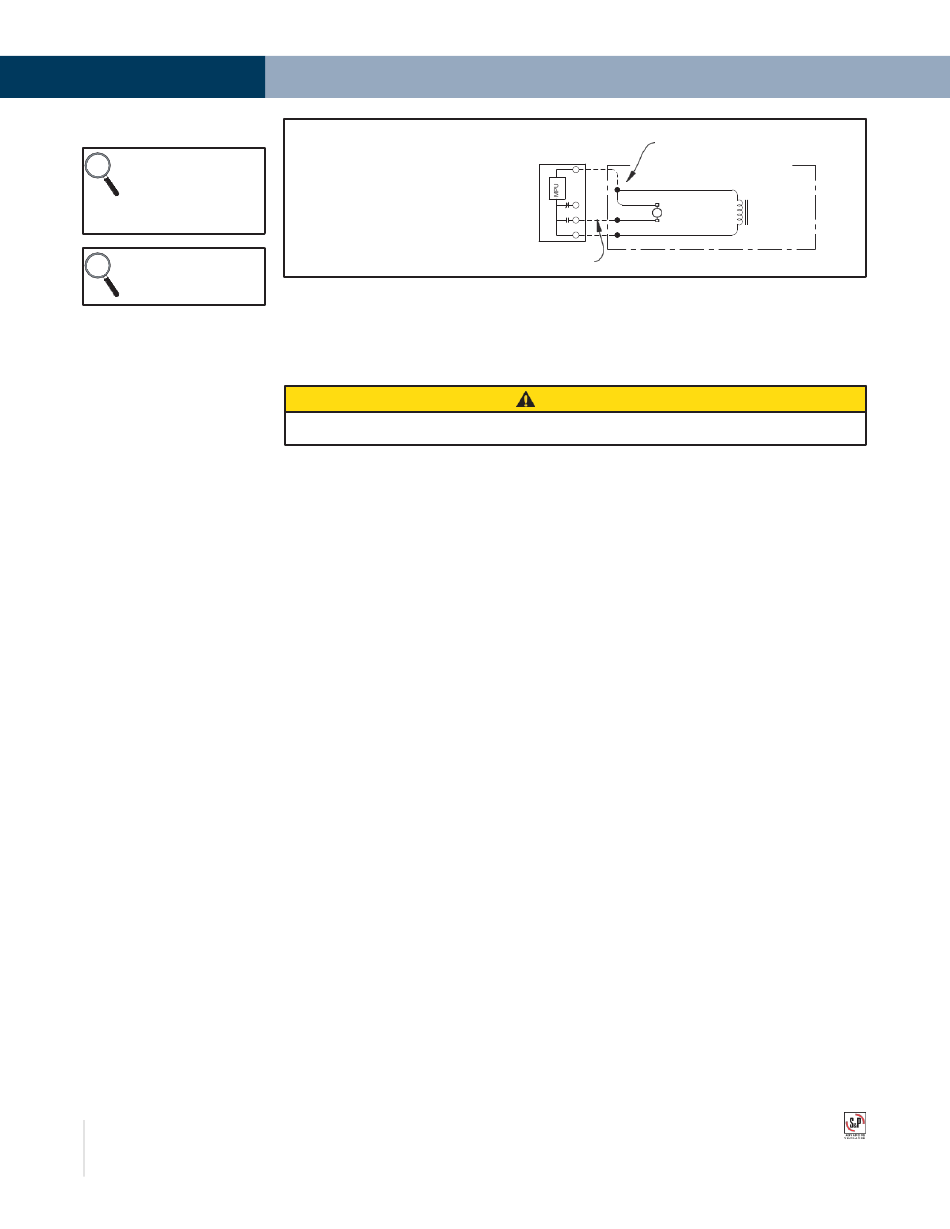

FIGURE C - DISPOSITIF DE CONTRÔLE EXTERNE UTILISANT DES UNITÉS D'ALIMENTATION 24 VAC
C.
Contrôle fonctionnant sur l'alimentation 24VAC de l'unité :
L'alimentation 24VAC est disponible sur les fils bleu et rouge. Connecter l'un des fils jaunes au fil bleu. Connecter la sortie commutée
du contrôle au fil rouge pour faire fonctionner le relais d'isolation du VRE.
Faites attention si le système de contrôle externe fournit une alimentation 24VAC à sa sortie de contrôle : assurez-vous que les fils bleu
et rouge sont coiffés séparément et qu'ils ne sont pas connectés à d'autres fils.
Connecter les prospects bleus et jaunes
CÂBLAGE DU CONTRÔLE INTERNE DE L'UNITÉ
(SIMPLIFIÉ)
BLEU
Bobine du relais
YEL
C
d'isolation
YEL
ROUG
E
ATTENTION
Unité 24VAC
Alimentation
électrique
®
