orodja uporabljajte zdravo pamet in previdnost. Vedno bodite
pozorni na okolje in poskrbite za varno in odgovorno uporabo orodja.
• NE dovolite ljudem, da namestijo ali uporabljajo ta izdelek, dokler
ne preberejo tega priročnika in ne razumejo, kako izdelek deluje.
• Uporabite ustrezno orodje za delo. NE poskušajte prisiliti te opreme,
da bi opravila delo, namenjeno industrijski opremi. Obstajajo
določeni načini uporabe, za katere je bila ta oprema zasnovana. V
območju, za katerega je bila zasnovana, bo opravila boljše in
varnejše delo.
Te opreme NE uporabljajte za namene, za katere ni namenjena.
VARNOST NA DELOVNEM MESTU
• Pred vsako uporabo preverite delovno območje. Delovno območje
naj bo čisto, suho, brez nereda in dobro osvetljeno. Neurejena,
mokra ali temna delovna območja lahko povzročijo poškodbe.
• Orodja ne uporabljajte na mestih, kjer obstaja nevarnost požara ali
eksplozije, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu.
Orodje lahko proizvaja iskre, ki lahko vžgejo vnetljive tekočine, pline
ali prah.
• Ne dovolite, da bi orodje prišlo v stik z električnim virom. Orodje ni
izolirano in stik z njim lahko povzroči električni udar.
• Med delom z orodjem poskrbite, da se otroci in mimoidoči ne bodo
gibali na delovnem območju. Otrokom ne dovolite, da bi uporabljali
orodje.
• Bodite pozorni na vse daljnovode, električne tokokroge, vodovodne
cevi in druge mehanske nevarnosti na delovnem območju. Nekatere
od teh nevarnosti so lahko skrite pred vašim pogledom in lahko ob
stiku z njimi povzročijo poškodbe in/ali materialno škodo.
OSEBNA VARNOST
• Bodite pozorni, pazite, kaj počnete, in pri delu z orodjem uporabljajte
zdravo pamet. Orodja ne uporabljajte, če ste utrujeni ali pod vplivom
drog, alkohola ali zdravil.
• Ustrezno se oblecite. Ne nosite ohlapnih oblačil, visečih predmetov
ali nakita. Lasje, oblačila in rokavice naj ne bodo v bližini gibljivih
delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v
gibljive dele. Prezračevalne odprtine v orodju pogosto pokrivajo
gibljive dele, zato se izogibajte temu, da bi vas potegnile vanje.
• Uporabljajte zaščitna oblačila in opremo. Po potrebi uporabljajte
zaščitna očala s stranskimi ščitniki ali ščitnik za obraz. V prašnih
delovnih razmerah uporabljajte masko proti prahu. Po potrebi
uporabljajte tudi nedrsečo zaščitno obutev, čelado, rokavice,
sisteme za odsesavanje prahu in varovala sluha. To velja za vse
osebe na delovnem območju.
• Z napravo NE segajte predaleč. Ves čas ohranjajte dobro držo in
ravnotežje.
ELEKTRIČNA VARNOST
• Dvojna izolacija odpravlja potrebo po trižičnem ozemljenem
napajalnem kablu in ozemljenem napajalnem sistemu.
• Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi,
radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja
večja nevarnost električnega udara.
• Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v
električno orodje poveča nevarnost električnega udara.
• Nikoli ne uporabljajte napajalnega kabla za prenašanje orodja ali
izvlecite vtiča iz vtičnice. Napajalni kabel hranite stran od virov
toplote, olja, ostrih robov ali gibljivih delov. Poškodovane napajalne
kable takoj zamenjajte. Poškodovani napajalni kabli povečujejo
nevarnost električnega udara
• Pri delu z električnim orodjem na prostem uporabljajte zunanje
podaljške. Ti podaljški so zasnovani za uporabo na prostem in
zmanjšujejo nevarnost električnega udara.
UPORABA IN NEGA VIBRATORJA ZA BETON
• Ne uporabljajte sile. Izdelki opravljajo boljše in varnejše delo, če se
uporabljajo na način in za delo, za katerega so bili zasnovani.
Načrtujte svoje delo in uporabite pravi izdelek za to delo.
• Pred vsako uporabo preverite, ali so deli poškodovani. Skrbno
preverite, ali bo izdelek pravilno deloval in opravljal predvideno
funkcijo. Poškodovane ali obrabljene dele je treba takoj zamenjati.
Nikoli ne uporabljajte izdelka s poškodovanim delom.
• Pred kakršnimikoli nastavitvami, menjavo pribora ali shranjevanjem
orodja odklopite napajanje iz orodja in nastavite stikalo za napajanje
v zaklenjen ali izklopljen položaj. Takšni preventivni varnostni ukrepi
zmanjšujejo tveganje nenamernega zagona orodja.
• Kadar izdelka ne uporabljate, ga shranite. Shranjujte ga na suhem
in varnem mestu, nedosegljivem otrokom. Pred skladiščenjem in
ponovno uporabo preverite, ali je izdelek v dobrem delovnem stanju.
• Uporabljajte samo dodatke, ki jih proizvajalec priporoča za uporabo
z vašim izdelkom. Dodatki, ki so morda primerni za en izdelek, lahko
pri uporabi z drugim izdelkom predstavljajo nevarnost poškodb.

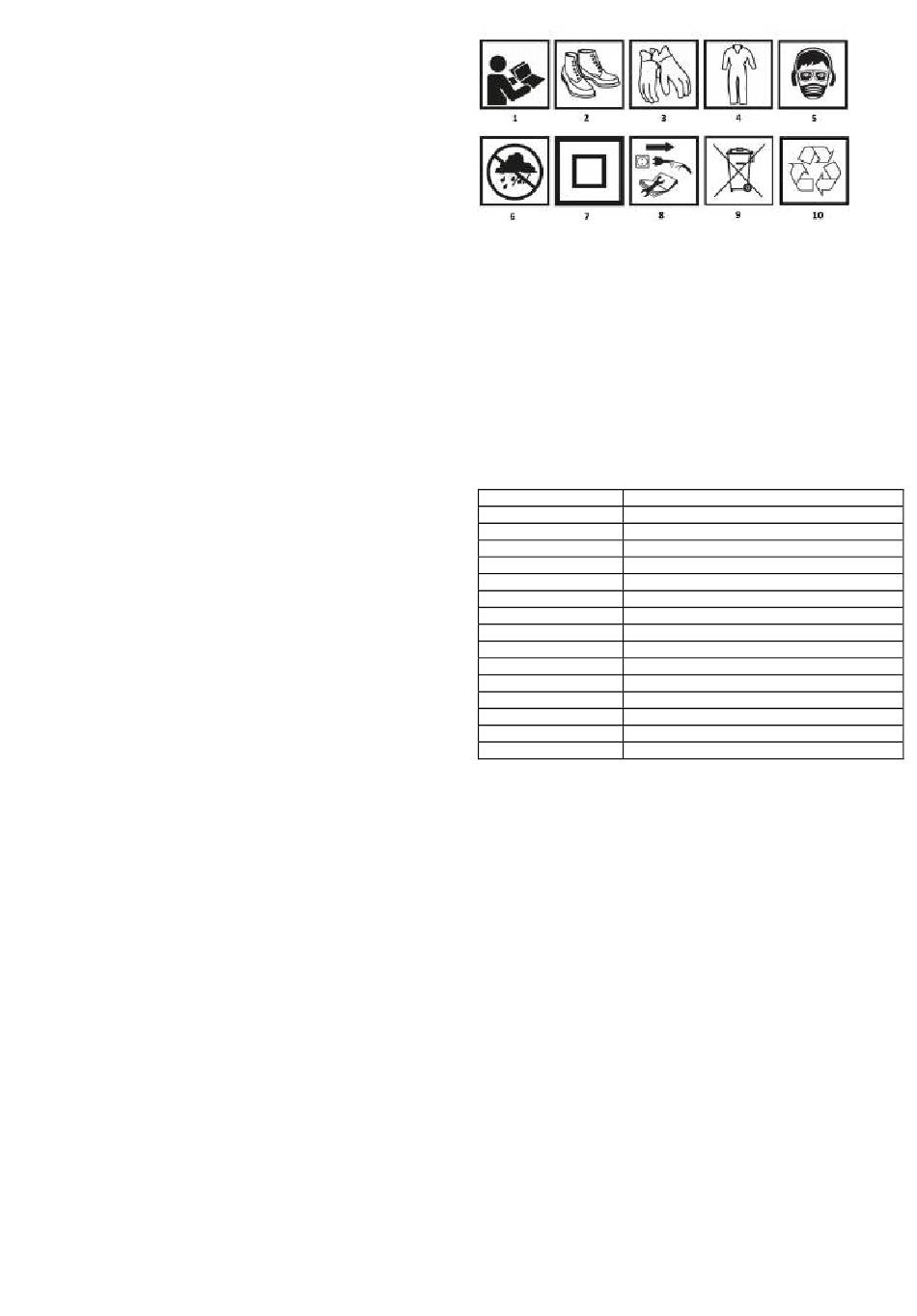

PIKTOGRAMI IN OPOZORILA
1. Preberite navodila za uporabo, upoštevajte opozorila in varnostne
pogoje iz njih!
2.Nosite osebno zaščitno opremo zaščitno obutev
3.Wear osebna zaščitna oprema zaščitne rokavice
4.Wear osebna zaščitna oprema zaščitna oblačila
5.Nosite osebno zaščitno opremo, glušnike, masko in zaščitna očala.
6.Protect pred dežjem
7.Oprema v zaščitnem razredu II
8.Pred vzdrževanjem, popravilom odklopite iz električnega napajanja
9.Ne odlagajte skupaj z gospodinjskimi odpadki
10.Naprava se selektivno reciklira
OPIS GRAFIČNIH ELEMENTOV
Naslednje številčenje se nanaša na sestavne dele naprave
prikazano na grafičnih straneh tega priročnika.
Oznaka Slika A
1
2
3
4
5
6
7
8
9
Oznaka Slika B
1
2
3
4
5
* Med grafičnim prikazom in dejanskim izdelkom so lahko razlike
PRIPRAVA
Vibrator za stiskanje betona je bil zasnovan za stiskanje betona, da je
masa čim bolj kohezivna in homogena. Betonska mešanica se zgošča s
premikanjem praznin med zrni agregata. Beton, ki je izpostavljen
vibratorju, postane močnejši in trajnejši. Napravo poganja izmenični
komutatorski motor prek menjalnika in gibljive gredi.
DELOVANJE NAPRAVE
Montaža vibratorja
OPOMBA: Pred namestitvijo se prepričajte, da je vibrator odklopljen od
vira napajanja, da se izognete neželeni aktivaciji.
Korak 1. Priključite pogonski zatič vibratorja sl. B5 na gredni sedež obr.
B2 vibratorja.
Korak 2. Vstavite pogonski zatič fig. B5 tako, da popolnoma zdrsne v
ležišče gredi vibratorja obr. B2 in zataknite navoj zadrževalnega obročka
obr. B5 s pritrdilno matico fig. B3.
Korak 3 Zavrtite matico Slika B3 v nasprotni smeri urinega kazalca,
kolikor je mogoče. Prepričajte se, da je povezava med pogonom in gredjo
z vibracijskim valjem stabilna.
Naprava je pripravljena za uporabo.
Pred vsako uporabo
• Preverite napajalno napetost na delovnem mestu. Vibrator uporablja
napetost 230 V.
• Preverite, ali je vibrator obrabljen ali poškodovan.
• Po potrebi vibrator očistite le z milom in vlažno krpo. Številna čistila
so škodljiva za plastiko in izolacijo.
• Nikoli ne dovolite, da bi tekočina vstopila v motor.
Delo
Ne uporabljajte naprave z izklopljeno gredjo dlje časa po nepotrebnem.
To lahko povzroči pregrevanje in poškodbe ležaja.
25
Opis
Prilagodljiva vibracijska gred (3 m)
Priključek pogonskega vibratorja
Pogonski mehanizem vibratorja
Teleso vibracijskega pogona
Pokrov ogljikovih ščetk
Gumb za neprekinjeno delovanje
Stikalo
Glavni ročaj
Vibracijska boja
Opis
Prilagodljiv valj z valjem
Vtičnica za vibracijski pogon
Matica za pritrditev gibljive gredi
Pogonski zatič gredi
Navoj zadrževalnega obroča gredi
