BOXER SERIES
Automatismes portails
coulissants
MANUEL
D'UTILISATION

Publicité

loading

Sommaire des Matières pour SCS Sentinel BOXER Serie

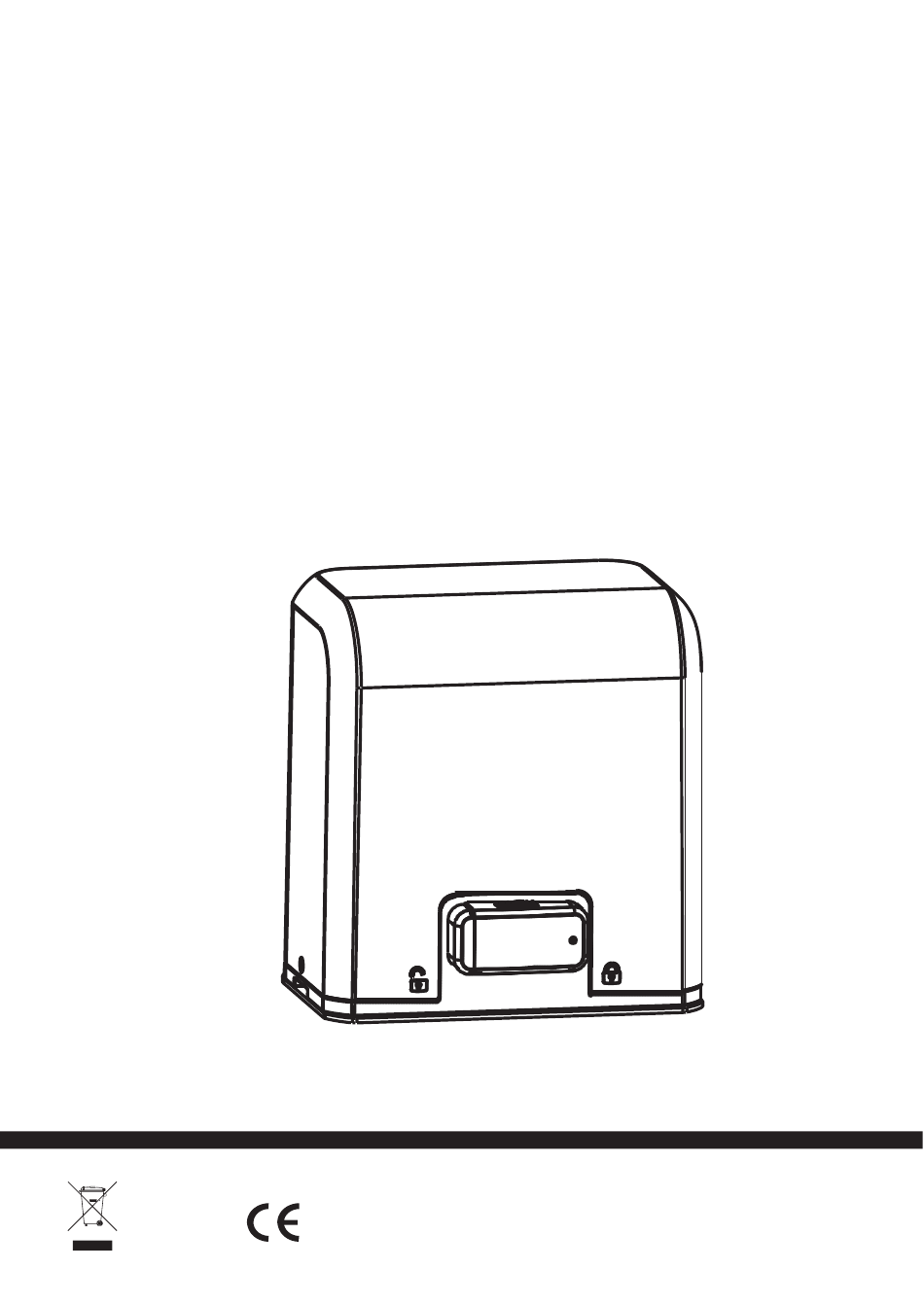

  • Page 1 BOXER SERIES Automatismes portails coulissants MANUEL D'UTILISATION...
  • Page 4 TABLE DES MATIERES 1. PRECAUTIONS POUR L'INSTALLATEUR 2. INSTALLATION 2.1 INSTALLATION DE L’AUTOMATISME 2.2 DESCRIPTION DU DISPOSITIF 2.3 DIMENSION 2.4 Installation du moteur et de crémaillère 2.5 Vérification de l'installation 2.6 DEVERROUILLAGE 3. INSTALLATION ET REGLAGES 3.1 Raccordement Du Fil 3.2 Mémorisation de l'émetteur 3.3 Système d'apprentissage et l'affichage de LED 3.4 Réglages des fonctions programmables...
  • Page 6 PRECAUTIONS POUR L'INSTALLATEUR ATTENTION ! Ce manuel est seulement pour les techniciens qualifiés qui est spécialisée dans les installations et les automatismes. (1) Toutes les installations, les branchements électriques, les ajustements et les tests doivent être effectués qu'après lecture et la compréhension de toutes les instructions attentivement. (2) Avant de commencer toute opération d'installation ou d'entretien, débranchez l'alimentation électrique en éteignant l'interrupteur magnétothermique.
  • Page 7 2. INSTALLATION: INSTALLATION DE L’AUTOMATISME 1. 24Vdc Automatisme coulissant Telecommande Photocellule 4. Lampe clignotante DESCRIPTION DU DISPOSITIF Motoréducteur e. Déverrouillage b. Fin de course f. Panneau de c. 24Vdc moteur commande Terminals d. batteries de secours...
  • Page 9 2.3 DIMENSION 2.4 Installation du moteur et de crémaillère...
  • Page 10 2.5 Vérification de l'installation 2.6 DEVERROUILLAGE En cas de besoin, la porte peut s ́ a ctionner manuellement Etape 1. Poussez le couvercle de déverrouillage et le move vers la droite. Etape 2. Insérez la clé et tournez dans le sens horaire pour déverrouiller l'appareil.
  • Page 12 INSTALLATION ET REGLAGES: 3.1. Raccordement Du Fil Si le signal LED performe normalement et reporte à "4.2.1", vous pouvez contrôler la portail par les émetteurs ou pousser sur le bouton. Sur le plateau: "UP" - mouvement dans le sens horaire, "SET"...
  • Page 13 3.2 Mémorisation de l'émetteur Appuyez sur le bouton de "RF savoir" pendant 2 secondes, et LED3 est allumé; puis appuyez sur le bouton de l'émetteur (A), la LED3 clignote deux fois, puis s'éteint. Jusqu'a ici, l'apprentissage de l'émetteur est terminée. LED1 LED2 LED3...
  • Page 14 3.4 Réglages des fonctions programmables Definition Function L'affichage Description 1. La fonction peut ajuster la Direction d'ouverture F1-0 Ouverture en aiguilles d'une direction de l'ouverture du montre portail. F1-1 Ouverture dans le sens 2. Le réglage original est "F1-1". antihoraire Fermeture F2-0 Pas de fermeture...
  • Page 15 Auto-reverse lors de 1 seconde FA-1 rencontre un obstacle Le réglage original est "FA-3". 3 secondes FA-2 FA-3 Inverser jusqu'a la fin.
  • Page 16 ● F3 réglage de la function: Logic F3-1 Les réactions des photocellules quand ils détectent des obstacles. L'état du portail Photocellule 2 Photocellule 1 Photocellule 1/ Photocellule 2 Fermée Arrêter Aucun effet Arrêter l'ouverture l'ouverture Ouverte Recharge le temps de fermeture automatique Aucun effet Arrête pendant le Arrêter...
  • Page 17 ● Assurez-vous que la porte peut être déplacée manuellement pendant les phases d'ouverture et de fermeture avec une force max 390N (40 kg environ). ● Verrouillez le motoréducteur. ● Utilise le sélecteur à clé, poussez le bouton ou l'émetteur, tester l'ouverture, la fermeture et l'arrêt de la porte, assurez-vous que la porte est dans la direction correct.
  • Page 18 4. CARACTERISTIQUES TECHNIQUES: 4.1 Caracteristiques techiniques de Boxer: Motor BX300 BX500 Type d'engin Motoréducteur Motoréducteur Force de poussée 3300N 5500N Force de poussée nominal 3000N 5000N RPM d’engin 3800 RPM 3800 RPM Puissance (W) Motor éléctrique 24 Vdc 24 Vdc Eléctrique nominal Poids max vantail 300kg...
  • Page 20 國 回 亡國 開胃 山品 屆國 吭 ]i;:: 24V power supply Solid material apply Manual release device Worm gear application Easy installation for 9reat safety with lasting usage with easy use and give silence operation and user friendly highly protection interface...
