VERIFICATION DU FREIN DE LAME
Les lames et la courroie d'entraînement du plateau de coupe
doivent s'arrêter complètement dans les cinq secondes après
que le commutateur de PDF a été mis en position d'arrêt.
1. La tondeuse étant au point mort, la PDF désengagée et
l'opérateur assis sur le siège, démarrer le moteur.
2. Regarder, au-dessus du repose-pied gauche, la
courroie d'entraînement du plateau de coupe. Engager
la PDF et attendre quelques secondes. Désengager la
PDF et vérifier le temps que la courroie d'entraînement
du plateau de coupe prend pour s'arrêter.
3. Si la courroie d'entraînement du plateau de coupe ne
s'arrête pas dans les cinq secondes, consulter le
concessionnaire.
REMPLACEMENT DE LA COURROIE DU
PLATEAU DE COUPE
Pour éviter d'endommager les courroies,
NE PAS UTILISER DE LEVIER POUR LES
ENGAGER SUR LES POULIES.
Remplacement de la courroie d'entraînement du
plateau de coupe de 97 cm
1. Garer la tondeuse sur une surface plane. Désengager
la PDF, arrêter le moteur et serrer le frein de
stationnement. Retirer la clé du contact.
2. Retirer le plateau de coupe de la tondeuse. (Voir la
procédure de dépose et installation du plateau de
coupe, à la section Fonctionnement de ce manuel.)
3. Desserrer le galet tendeur et les guides de la courroie
d'entraînement d'arbre et retirer la courroie.
4. Installer la nouvelle courroie comme illustré à la figure 30.
5. Resserrer le galet tendeur et les guides de la courroie
d'arbre.
6. Réinstaller le plateau de coupe. Voir Dépose et
installation du plateau de coupe.
Remplacement de la courroie de PDF du plateau
de coupe de 112 cm
1. Garer la tondeuse sur une surface plane. Désengager
la PDF, arrêter le moteur et serrer le frein de
stationnement. Retirer la clé du contact.
2. Détendre la courroie de PDF et la retirer de la poulie
de PDF.
3. Retirer la courroie des poulies de plateau de coupe
restantes. Remarque : Il n'est pas nécessaire de
déposer le plateau de coupe.
4. Installer la nouvelle courroie comme illustré à la figure 31.
Remplacement de la courroie d'entraînement
d'arbre du plateau de coupe de 112 cm
1. Garer la tondeuse sur une surface plane. Désengager
la PDF, arrêter le moteur et serrer le frein de
stationnement. Retirer la clé du contact.
2. Retirer le plateau de coupe de la tondeuse. (Voir la
procédure de dépose et installation du plateau de
coupe, à la section Fonctionnement de ce manuel.)
3. Retirer la courroie de PDF.
4. Retirer le carter de courroie côté droit.
5. Retirer le carter de courroie côté gauche.
6. Utiliser un extracteur de ressort ou une boucle de ficelle
pour libérer le bras du galet tendeur de la courroie.
Dépannage, réglages et entretien
B
C
AVANT
FRONT

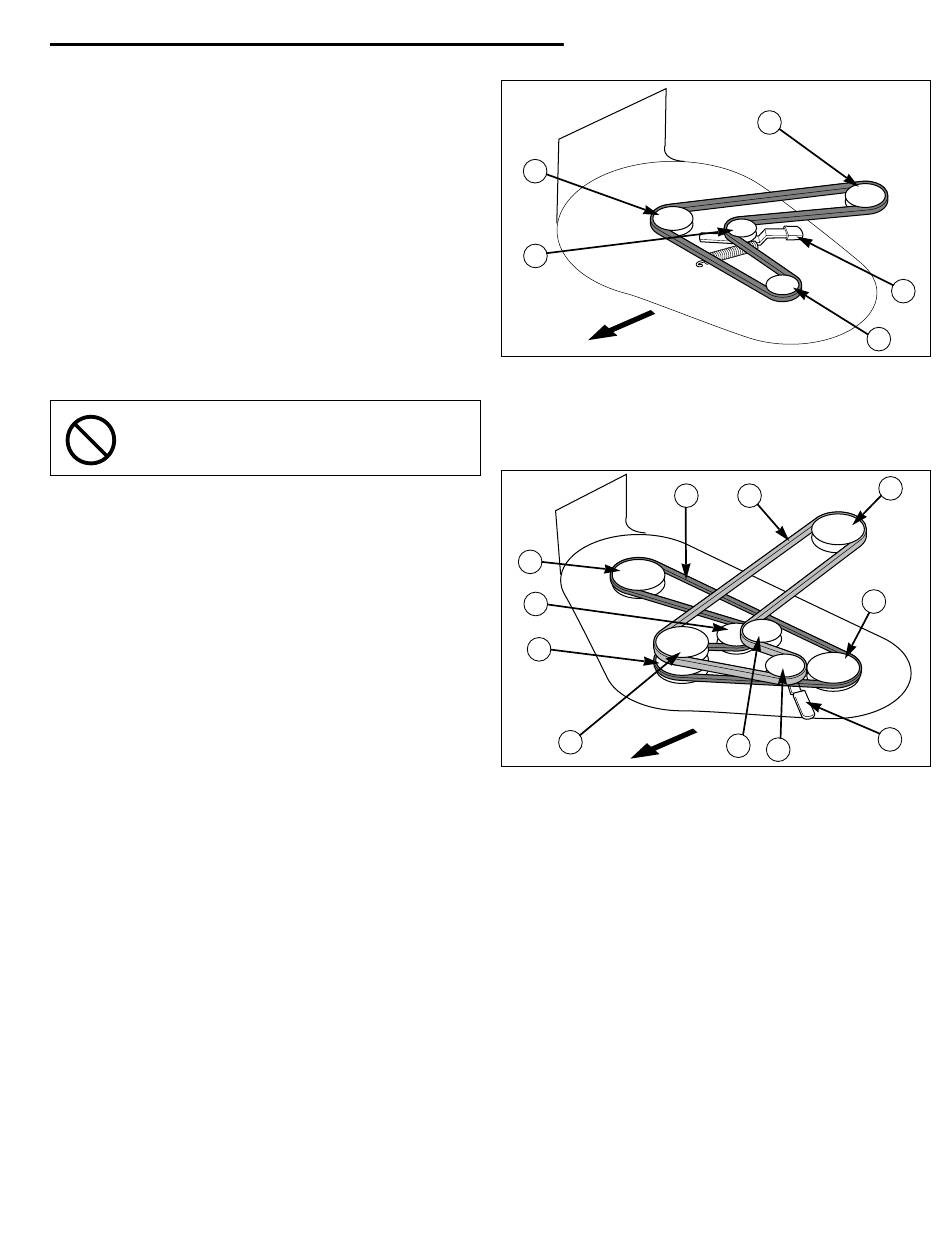

Figure 30. Acheminement de la courroie du plateau
de coupe de 97 cm
A. Poulie de PDF moteur
B. Poulie d'entraînement
d'arbre côté droit
C. Galet tendeur
B
C
D
AVANT
FRONT
H
Figure 31. Acheminement de la courroie d'arbre et de la
courroie de PDF du plateau de coupe de 112 cm
A. Courroie d'entraînement d'arbre
B. Poulie d'entraînement d'arbre côté droit
C. Galet tendeur de la poulie d'entraînement d'arbre
D. Poulie d'entraînement d'arbre central
E. Poulie d'entraînement d'arbre côté gauche
F. Courroie d'entraînement du plateau de coupe
G. Poulie de PDF moteur
H. Poulie d'entraînement du plateau de coupe
I.
Galet tendeur de la courroie du plateau de coupe
J. Galet tendeur arrière
K. Bras du galet tendeur
7. Desserrer le boulon du galet tendeur.
8. Retirer le ressort du galet tendeur de la courroie de PDF.
9. Retirer la courroie usée et la remplacer (voir la figure 31).
10. Réinstaller :
• le galet tendeur
• le ressort du galet tendeur de courroie PDF
• le ressort du galet tendeur de la courroie
d'entraînement d'arbre
• les carters de courroie droit et gauche
• la courroie de PDF
• le plateau de coupe
23
A
D. Poulie d'entraînement
d'arbre côté gauche
E. Bras du galet tendeur
A
F
I
J
E
D
G
E
K
