ENTRETIEN DES LAMES DU PLATEAU
DE COUPE
AVERTISSEMENT
Pour des raisons de sécurité, ne pas manipuler
les lames de plateau de coupe tranchantes à
mains nues. La manipulation inattentive ou
inadéquate des lames pour entraîner des
blessures graves.
1. Déposer le plateau de coupe de la tondeuse. Voir
Dépose et installation du plateau de coupe.
2. Les lames doivent être bien affûtées et exemptes
d'ébréchures et déformations. Si elles ne le sont pas,
affûter les lames comme expliqué ci-dessous.
3. Pour retirer une lame pour l'affûtage, la bloquer avec
une cale en bois afin de pouvoir retirer le boulon de
fixation (figure 20).
4. Affûter la lame à la lime de façon à ce qu'elle soit
extrêmement tranchante. Eliminer toutes les
ébréchures et déformations du tranchant. Si la lame
est très endommagée, elle doit être remplacée.
5. Equilibrer la lame comme illustré à la figure 21. Centrer
le trou de la lame sur un clou lubrifié d'une goutte
d'huile. Une lame équilibrée doit rester à l'horizontale.
6. Remonter les lames avec les languettes dirigées vers le
carter du plateau de coupe, comme illustré à la figure
22. Les fixer avec un boulon, une rondelle élastique et
une rondelle hexagonale (s'assurer que la rondelle
hexagonale est alignée sur les pans de l'arbre). Bloquer
la lame avec une cale en bois pour l'empêcher de
tourner et serrer les boulons à 67-95 N.m.
AVERTISSEMENT
Pour la sécurité d'utilisation, le boulon de lame
doit être installée avec une rondelle élastique et
une rondelle hexagonale, puis fermement serré.
Serrer le boulon de lame à 67-95 N.m.

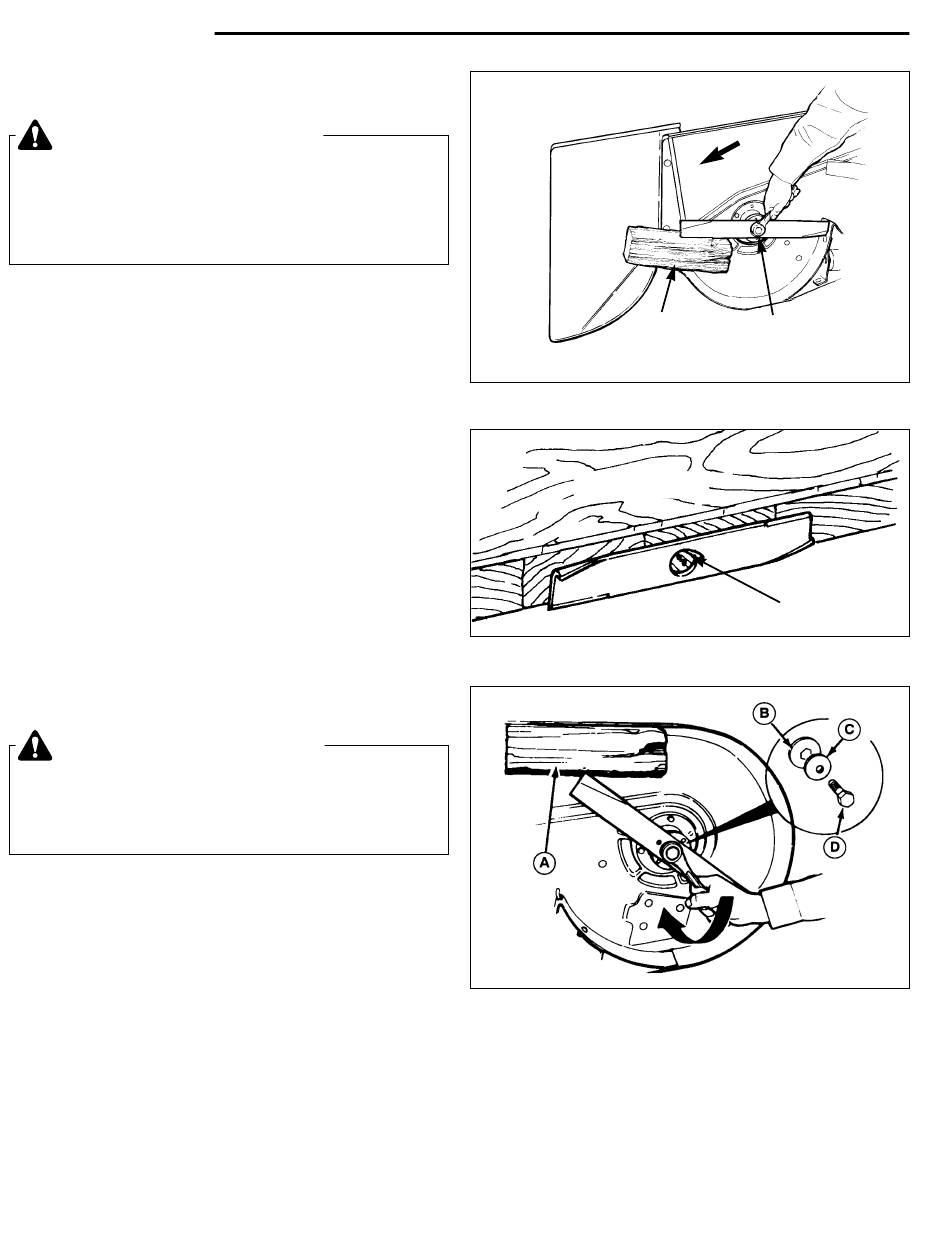

Figure 20. Dépose de la lame
Etabli
Figure 21. Equilibrage de la lame
Figure 22. Installation de la lame
A. Cale en bois (10 x 10 cm)
B. Rondelle hexagonale
18
Desserrer
Cale en
Boulon de lame
bois
Clou
Serrer
C. Rondelle élastique
D. Boulon de lame
