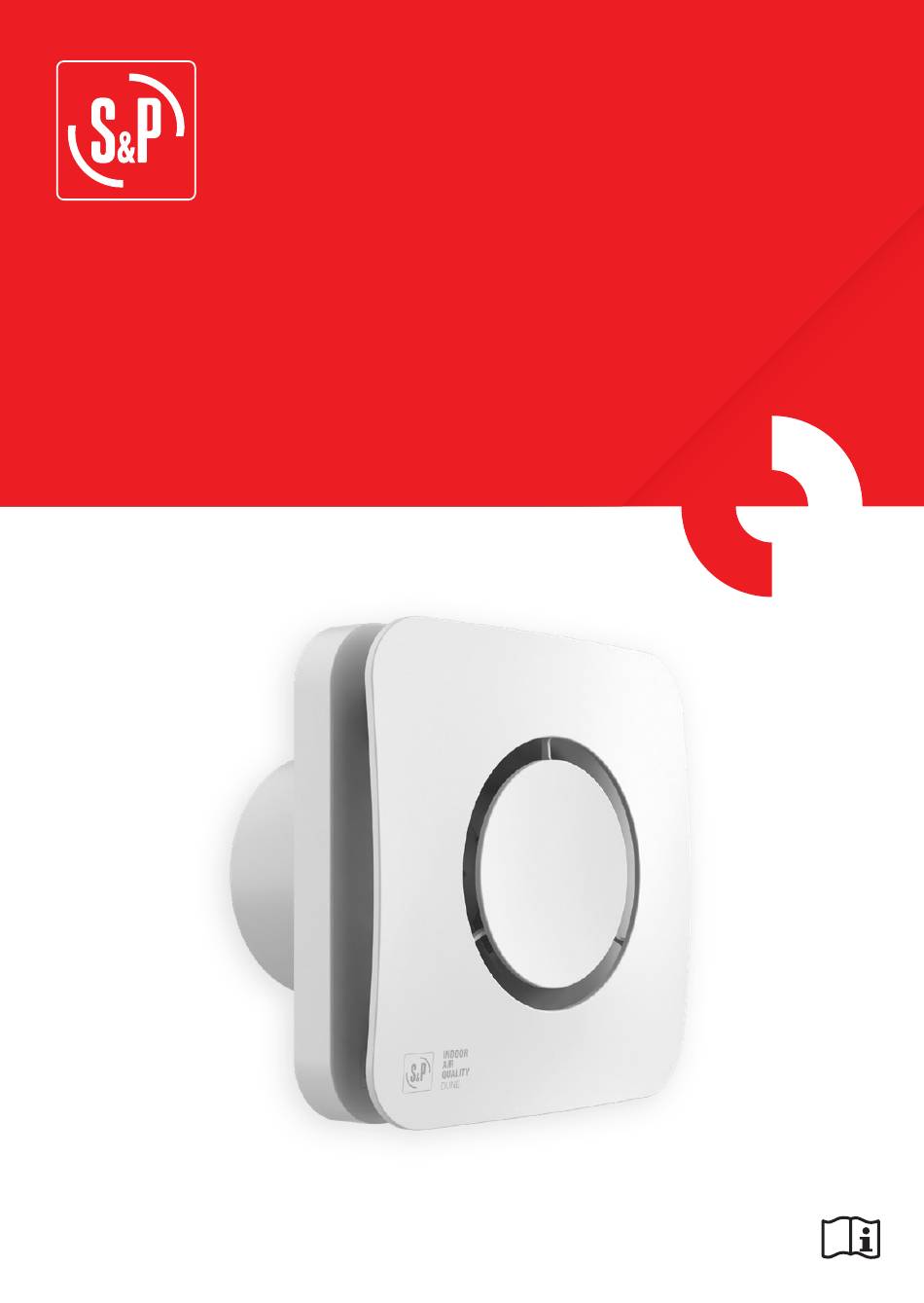

- Page 1 NOTICE DUNE 100...
- Page 2 Vous pourrez retrouver la dernière version en vigueur sur la page produit de notre site internet : http://www.solerpalau.fr Notre notice s’applique aux modèles DUNE 100 C, DUNE 100 CR et DUNE 100 CH. Veuillez suivre les instructions d’installation correspondant à votre modèle pour assurer un montage et un fonctionnement optimal.
- Page 3 2.COMPOSITION ..........5 DIMENSIONS ..............3.PRINCIPE DE FONCTIONNEMENT ....6 4.INSTALLATION PRODUIT .........7 5.INSTALLATION RESEAU ........8 6.INSTALLATION ELECTRIQUE ......8 DUNE 100 C ..............DUNE 100 CR .............. DUNE 100 CH .............. 7.REGLAGES ............ 12 DUNE 100 CR .............. DUNE 100 CH ..............
- Page 4 DUNE 100 1. SECURITE IMPORTANT : AVANT TOUTE INTERVENTION, METTRE VOTRE APPAREIL HORS TENSION. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, si elles sont correctement surveillées ou si des instructions relatives à...

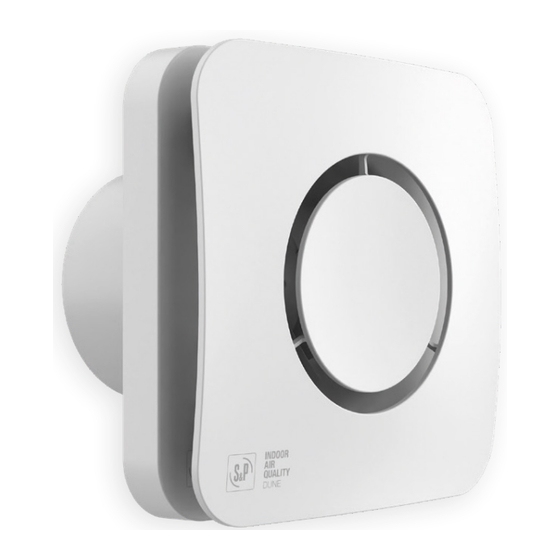

- Page 5 DUNE 100 2. COMPOSITION Votre aérateur DUNE est constitué de la sorte : DUNE 100 C / CR / HR Façade de protection Passe-câbles Bornier de connexion électrique Bouche de sortie avec clapet anti-retour DIMENSIONS ØD DIMENSIONS (mm) POIDS (kg) ØD...
- Page 6 L’air neuf entre naturellement dans ces pièces par des entrées d’air notamment, tandis que l’air vicié ou humide est extrait par l’aérateur. Cette extraction est effectuée par activation manuelle ou automatique, selon les modèles (DUNE 100 C, CR, ou CH). Comment mon aérateur DUNE 100 régule mon humidité ambiante? DUNE 100 C L’aérateur DUNE 100 C doit être activé...
- Page 7 DUNE 100 4. INSTALLATION PRODUIT IMPORTANT : AVANT TOUTE INTERVENTION, METTRE VOTRE APPAREIL HORS TENSION. L’aérateur DUNE peut être installé au mur ou au plafond, en rejet d’air directement vers l’extérieur ou par l’intermédiaire d’un conduit rigide ou semi-rigide. Avant de percer votre plafond ou votre mur, assurez-vous de respecter les distances minimales d’installation A et...
- Page 8 DUNE 100 5. INSTALLATION RESEAU Assurez-vous qu’aucune obstruction n’empêche le passage de l’air dans le conduit. Le montage doit être réalisé de manière à ne pas comprimer le rejet, ce qui pourrait gêner ou empêcher la rotation de l’hélice, rendant l’appareil bruyant ou inopérant.
- Page 9 DUNE 100 Pour accéder aux parties câblage et réglage de votre aérateur, il est nécessaire de retirer la façade avant. Déclipsez le couvercle de la façade avant. Dévissez les deux vis qui maintiennent la façade. Retirez délicatement la façade avant de l’aérateur.
- Page 10 Vous pouvez maintenant refermer votre appareil et réactiver votre disjoncteur. Le modèles DUNE 100 CR sont équipés d’une temporisation réglable. La temporisation permet à l’appareil de continuer à fonctionner, le temps déterminé par la temporisation, après que l’interrupteur ait été fermé.
- Page 11 Schéma de câblage d’un aérateur DUNE 100 CH pour une utilisation en mode AUTOMATIQUE. Pour plus d’informations sur ce mode, voir le chapitre «REGLAGES - DUNE 100 CH - Mode AUTOMATIQUE», page 13. DUNE 100 CH Schéma câblage mode AUTOMATIQUE avec ACTIVATION MANUELLE Schéma...
- Page 12 AERATEUR DUNE 100 CR Les modèles DUNE 100 CR sont équipés d’une temporisation réglable, permettant à l’appareil de continuer à fonctionner pendant un temps défini après l’arrêt de l’interrupteur. Ce délai, ajustable de 1 à 30 minutes, se règle à l’aide d’un potentiomètre situé...
- Page 13 DUNE 100 DUNE 100 CH Les modèles DUNE 100 CH sont équipés d’un hygrostat électronique réglable entre 60 et 90 % d’humidité ainsi que d’une temporisation ajustable entre 1 et 30 minutes. Mode AUTOMATIQUE Pour activer ce mode de fonctionnement, raccordez l’aérateur conformément au câblage mode AUTOMATIQUE indiqué...
- Page 14 DUNE 100 Les réglages s’effectuent à l’aide de 8 micro-interrupteurs situés sur le circuit imprimé, facilement accessibles. Chaque micro-interrupteur possède deux positions [ON et OFF], sélectionnables à l’aide du petit tournevis en plastique fourni avec l’appareil ci-dessous : Réglages d’usine Inter.
- Page 15 MARCHE. Désactivé Pour obtenir des explications sur Activé cette fonction, veuillez vous référer à la page 13. Interrupteur 8 Félicitations, vous avez installé votre aérateur DUNE 100 CH avec succès. Vous pouvez maintenant refermer votre appareil et réactiver votre disjoncteur.
- Page 16 DUNE 100 8. ENTRETIEN NETTOYAGE ATTENTION : AVANT TOUTE INTERVENTION, METTRE HORS TENSION LE RESEAU ELECTRIQUE UTILISE POUR ALIMENTER VOTRE AERATEUR Pour garantir un fonctionnement optimal de votre aérateur DUNE, il est recommandé de nettoyer régulièrement la façade à l’aide d’un chiffon sec afin d’éviter toute accumulation de poussière.
- Page 17 Le modèle CH ne détecte pas les douches. Il réagit uniquement à une consigne d’hygromé- Le DUNE 100 CH ne se met pas trie. La condensation ou la buée sont dues à un en marche dès que j’ai pris une choc thermique entre l’air chaud et une surface...
- Page 18 EXPLICATION & SOLUTIONS Les pertes de charge sont trop importantes (longueur des gaines, coudes, accessoires Le DUNE 100 C/CR/CH souffle de rejet), ce qui empêche l’aérateur de bien de l’air dans la pièce au lieu de extraire l’air. Assurez-vous qu’il n’y a pas de l’extraire.
- Page 19 DUNE 100 10. CODES PRODUITS Vous retrouverez ci-dessous l’ensemble des accessoires et périphériques S&P dont vous pouvez faire l’acquisition. Si vous voulez vous procurer l’un d’entre eux, nous vous invitons à vous rapprocher de votre installateur ou de votre revendeur.
- Page 20 S&P France Avenue de la Côte Vermeille 66300 THUIR 04 68 530 260 www.solerpalau.fr Ref. 9023135200...
