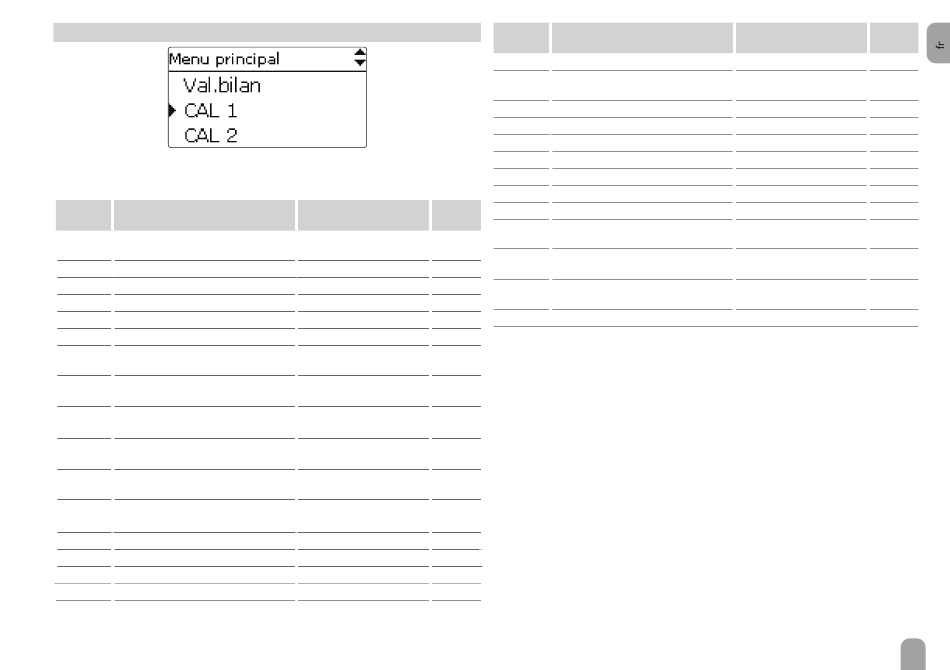

CAL
Les menus CAL 1et CAL 2 permettent d'activer et de régler en tout 2 calori-
mètres internes.
CAL 1 et CAL 2
Paramètre
Signification
Son. débit
Sélection de la sonde de débit
Vol./Imp.
Taux d'impulsions US Echo II
Type
Type de sonde SIKA
U/I
Signal de tension ou de courant
Courbe
Sous-menu courbe caractéristique
Unité
Unité débit
Tension débit minimal (uniquement
Volt 1
lorsque 0-10 V a été sélectionné)
Courant débit minimal (uniquement
Courant 1
lorsque 4-20 mA a été sélectionné)
Débit1
Débit minimal
Tension débit maximal (uniquement
Volt 2
lorsque 0-10 V a été sélectionné)
Courant débit maximal (uniquement
Courant 2
lorsque 4-20 mA a été sélectionné)
Débit2
Débit maximal
Type
Type de sonde FlowRotor
Type
Type de sonde VFS
Vol./Imp.
Taux d'impulsions V40
Caloporteur Fluide caloporteur
Concentration d'antigel (uniquement
Concentr.
lorsque caloporteur = glycol propylé-
nique ou glycol éthylénique)
Réglage
Gamme de réglage / Sélection
d'usine
US Echo II, SIKA, U/I,
-
FlowRotor, VFS, V40
0,1 ... 100,0 l/Imp
1,0 l/Imp
VY1030M, VY1030K, VTY20 VTY20
4-20 mA, 0-10 V
0-10 V
m³/h, l/min
l/min
0,0 ... 10,0 V
1,0 V
0 ... 20 mA
4 mA
0,0 ... 500,0 l/min
1,0 l/min
0,0 ... 30,0 m³/h
1,0 m³/h
0,0 ... 10,0 V
10,0 V
0 ... 20 mA
20 mA
0,0 ... 500,0 l/min
10,0 l/min
0,0 ... 30,0 m³/h
10,0 m³/h
DN20, DN25, DN32
DN20
2-40, 1-12
2-40
0,1 ... 100,0 l/Imp
1,0 l/Imp
Tyfocor LS, Ethyl., Propyl., Eau Eau
20 ... 70 %
40 %
Paramètre
Signification
Comptage
Sélection de la quantité à compter
Autres
Option autres unités
unités?
Unité
Unité alternative
Coeff.
Coefficient de conversion
Sortie S0
Attribution de l'entrée pour l'interrupteur -
Durée
Durré d'impulsions
Pause
Pause d'impulsions
Imp/kWh
Taux d'impulsions
Reset
Rétablir les réglages d'usine
Valeur report (uniquement en cas de la pre-
Report
mière configura tion ou après un reset CAL)
Report
Valeur report (uniquement lorsque
Comptage = Chaleur ou Combiné)
Chaleur
Valeur report (uniquement lorsque
Report
Froid
Comptage = Froid ou Combiné)
Fonct.
Activation / Désactivation
S1 sert de sonde départ. S2 sert de sonde retour. Lorsque VFS a été sélectionnée
comme sonde de débit, la température de retour est mesurée automatiquement par
la sonde VFS. Dans ce cas, la sonde de retour peut être changée avec le paramètre
Son. retour.
Selon la sonde de débit choisie, d'autres canaux de réglage s'affichent, voir page 12.
Le paramètre Caloporteur permet de sélectionner un caloporteur. Si vous choisis-
sez du glycol propylénique ou éthylénique, le paramètre Concentration s'affichera
pour vous permettre de régler la concentration d'antigel dans le caloporteur.
Pour des températures en dessous de 0 °C il faut utiliser un caloporteur contenant
de l'antigel.
Le paramètre Comptage permet de définir, si l'énergie de chaleur, l'énergie de
froid ou les deux en combinaison doivent être comptées.
Si vous activez l'option Autres unités?, le WMZ calculera les énergies et conver-
tira la valeur obtenue en quantité de combustible fossile (charbon, fuel,ou gaz) ou
en émission de CO
économisée. Cette option vous permet de choisir une Unité
2
alternative pour l'affichage de la quantité obtenue. Pour effectuer le calcul, il est
nécessaire de régler le coefficient de conversion. Ce dernier varie en fonction de
l'installation utilisée et se calcule individuellement.
Le sous-menu Sortie S0 permet de définir une sortie d'impulsions numérique
pour chaque calorimètre, pour émettre l'énergie comptée sous forme d'impulsions.
La durée, pause et le taux d'impulsions peuvent être réglés.
Réglage
Gamme de réglage / Sélection
d'usine
Combiné, Chaleur, Froid
Chaleur
Oui, Non
Non
charbon, gaz, fuel, CO
, €
CO
2
2
0,0000001 ... 100,0000000
0,5000000
-
30 ... 120 ms
100 ms
30 ... 120 ms
30 ms
1 ... 1000
100
Oui, Non
Non
0 ... 999.999.999 kWh
-
0 ... 999.999.999 kWh
-
0 ... 999.999.999 kWh
-
Activée, Désactivée
Activée
