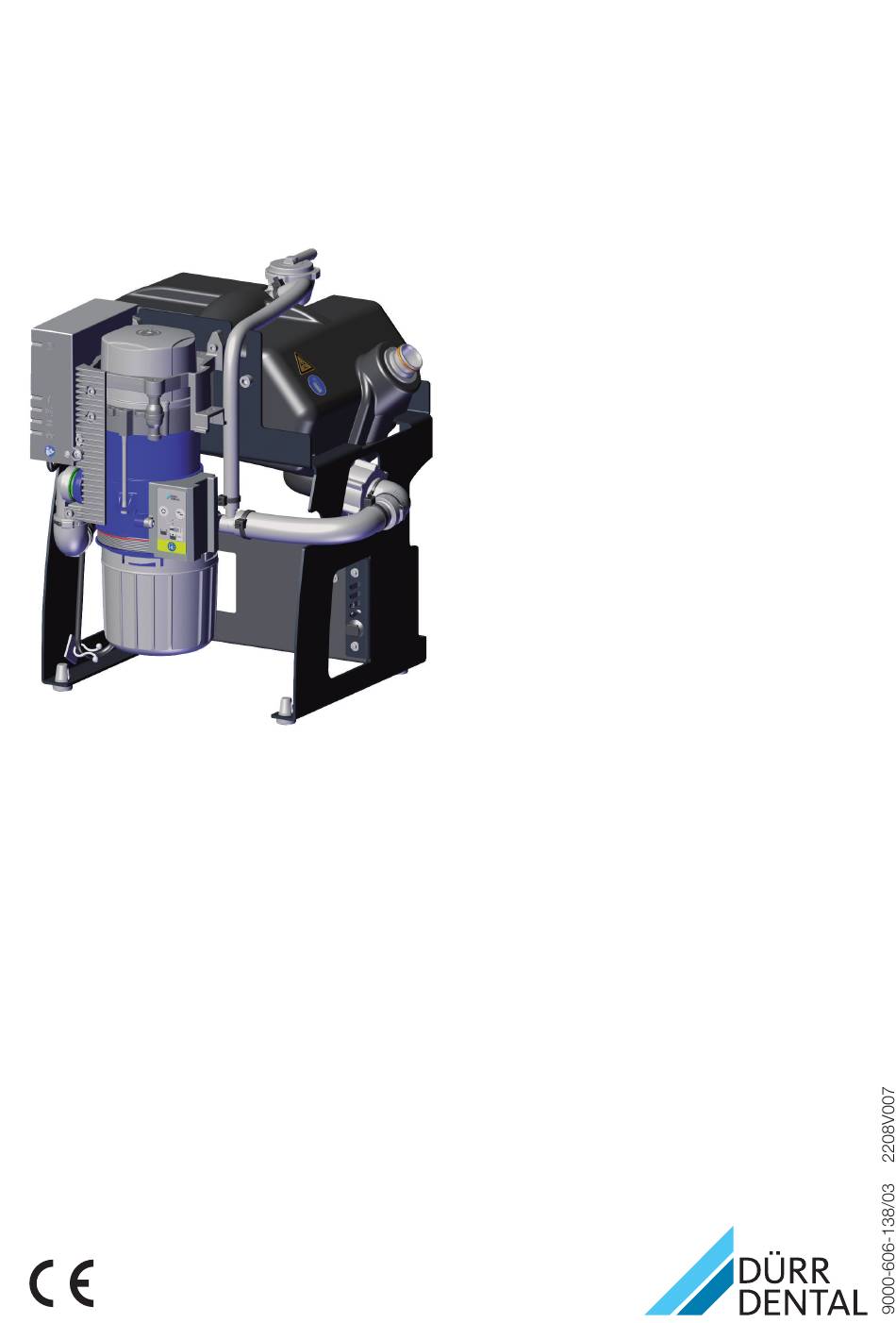

- Page 1 Récupérateur d'amalgame CA 2 Notice de montage...
- Page 2 La version actuelle de la notice d'utilisation et de montage est disponible au centre de téléchargement : http://qr.duerrdental.com/9000-606-138...
- Page 3 Conditions préalables ....Appareil de base CA 2 ..Local d'installation ... .
- Page 4 électrique, la désinfection, le net- toyage, etc. Notice de montage et d'utilisation de l'appareil Suivre la notice d'utilisation. de base CA 2 Réf.‑ : 9000-606-26 Avant de réaliser des travaux sur l'appa- Avertissements et symboles reil ou en cas de danger, mettre l'appareil hors tension.
- Page 5 Informations importantes Sécurité xx % Limites d'humidité inférieure et supérieure La société Dürr Dental a conçu et construit cet xx % appareil de telle sorte que les risques sont quasi- ment exclus en cas d'utilisation conforme. Ne pas réutiliser Malgré cela, les risques résiduels suivants peu- vent survenir : –...
- Page 6 Informations importantes – Une utilisation pour la récupération de pous- en mesure de garantir son utilisation sûre et con- sière, de boue, de plâtre ou de choses sem- forme. blables. Former et faire former chaque utilisateur à l'uti- ❯ lisation de l'appareil. –...
- Page 7 Informations importantes 2.11 Élimination Il est possible que l'appareil soit conta- miné. Informer l'entreprise de traitement de déchets que, dans ce cas, des mesu- res de sécurité adaptées doivent être pri- ses. Décontaminer les pièces potentiellement con- ❯ taminées avant leur élimination. Les pièces non contaminées (par ex.
- Page 8 2,5 litres) ....CCS555C6150 Récipient collecteur d'amalgame à usage unique pour CA 2 ..7117-037-00 Pièces d'usure et pièces de rechange Les pièces d'usure suivantes doivent être rem-...
- Page 9 Description du produit Caractéristiques techniques Récupérateur d'amalgame CA 2 Caractéristiques électriques de l'alimentation secteur Tension nominale 230 CA Fréquence 50 / 60 Courant nominal Puissance nominale Fusibles du socle connecteur froid 2 x T 1 AH 250 V Caractéristiques électriques du transformateur...
- Page 10 Description du produit Classification Classe de produits médicaux 9000-606-138/03 2208V007...
- Page 11 CA 2. Après le traitement des liquides dans le séparateur d'amalgame, ils coulent via la vidange du CA 2 dans le conduit d'évacuation des eaux usées de l'immeuble. Une vanne de mise à l'air est intégrée sur le des- sus du récipient tampon.
- Page 12 Montage Les tuyaux flexibles suivants ne doivent pas Montage être utilisés : – Les flexibles en caoutchouc – Les flexibles en PVC intégral Conditions préalables – Les flexibles qui ne présentent pas de sou- plesse suffisante Local d'installation Poser les flexibles et les con- Le local d'installation doit remplir les conditions suivantes : duites...
- Page 13 Montage Installation Serrer les vis de suspension. ❯ Monter l'unité de filtrage Avant d'installer le CA 2, monter l'unité de filtrage au raccord d'entrée du récipient tampon. ø 8 mm Apposer le joint torique sur le raccord d'entrée. ❯ Tourner l'unité de filtrage de telle manière que ❯...
- Page 14 Montage Poser et raccorder les tuyaux Poser les tuyaux aussi courts que possible et avec de la déclivité. Couper les tuyaux à la longueur requise. ❯ Mettre la douille du tuyau sur l'extrémité du tuyau. ❯ Insérer les embouts DürrConnect sur les tuyaux et bloquer-les avec des colliers de serrage. ❯...
- Page 15 Montage Connexion au réseau Module d'affichage Tous les appareils informatiques raccor- Si besoin, un deuxième module d'affi- dés à l'appareil doivent être conformes à chage externe peut être raccordé au la version actuelle de la norme CEI 60950 récupérateur d'amalgame. et la preuve doit pouvoir en être apportée.
- Page 16 (voir aussi « 4. Caractéristiques techniques »). Alimentation en tension Insérer la prise dans le socle connecteur froid ❯ du CA 2. Insérer la fiche de secteur dans la prise électri- ❯ que. Fixer le câble d'alimentation sans tension ❯...
- Page 17 Montage Branchements électriques de la commande 230V 230 V AC 2x 1 A Display Alimentation en tension, très basse tension de protection d'après la norme EN 60601‑1, 24 V CA Entrée du signal 24 V CA/CC (en option) Module d'affichage, externe Système de sondes Moteur Raccordement au réseau (en cas d'utilisation de Tyscor Pulse)
- Page 18 Montage Branchements et voyants de la commande H5 H6 Platine principale Alimentation en tension, selon EN 60601‑1, 24 V CA Entrée du signal 24 V CA/CC (en option pour CA 1 + 2) Unité de rinçage ou vanne de sélection de poste / soupape de sécurité (uniquement CAS 1) Bus CAN Module d'affichage, externe (X6a = raccordement pour le modèle précédent) Système de sondes...
- Page 19 Montage Platine de capteurs Platine principale Voyant rouge Voyant jaune Voyant vert Touche de maintenance Barrière lumineuse fourchue Barrière lumineuse fourchue Barrière lumineuse fourchue 9000-606-138/03 2208V007...
- Page 20 Vérifier la fonction de démarrage en amenant ❯ de l'eau. Vérifier l'étanchéité des raccords, des tuyaux et ❯ de l'appareil. Vous trouverez d'autres informations, par ex. sur l'utilisation et l'entretien, dans la notice de montage et d'utilisation de l'appareil de base CA 2 9000-606-138/03 2208V007...
- Page 21 Tous les ans Contrôler les salissures de la réduction de section à l'entrée de l'appareil ❯ de base CA 2, la nettoyer si nécessaire. * Tous les 3 ans Remplacer la réduction de section avec ventilation. * ❯ Remplacer la vanne pour la mise à l'air. * ❯...
- Page 22 Montage 11.2 Transformateur 11 Remplacement des fusi- Desserrer les vis du cache du transformateur et ❯ bles retirer le cache. Dévisser les vis du cache-fusible et retirer le ❯ cache. Mettre l'appareil hors tension. Retirer le fusible du support. ❯ 11.1 Connecteur de l'appareil Retirer le support de fusibles sur le connecteur...
- Page 23 Annexe Annexe 12 Représentants des pays Country Address UK Responsible Person: Duerr Dental (Products) UK Ltd. 14 Linnell Way Telford Way Industrial Estate Kettering, Northants NN 16 8PS 9000-606-138/03 2208V007...
- Page 28 Hersteller / Manufacturer: DÜRR DENTAL SE Höpfigheimer Str. 17 74321 Bietigheim-Bissingen Germany Fon: +49 7142 705-0 www.duerrdental.com info@duerrdental.com...
