fr Instructions de montage
Identifiez le conducteur de phase et le conducteur
1.
neutre dans la prise de raccordement.
L'appareil risque d'être endommagé en cas de rac-
cordement incorrect.
Effectuez le raccordement selon le schéma de rac-
2.
cordement.
Pour la tension, reportez-vous à la plaque signalé-
tique.
Raccordez les fils du cordon d'alimentation secteur
3.
conformément au code de couleur :
vert-jaune : conducteur de protection
bleu = (neutre) conducteur neutre
marron = phase (conducteur externe)

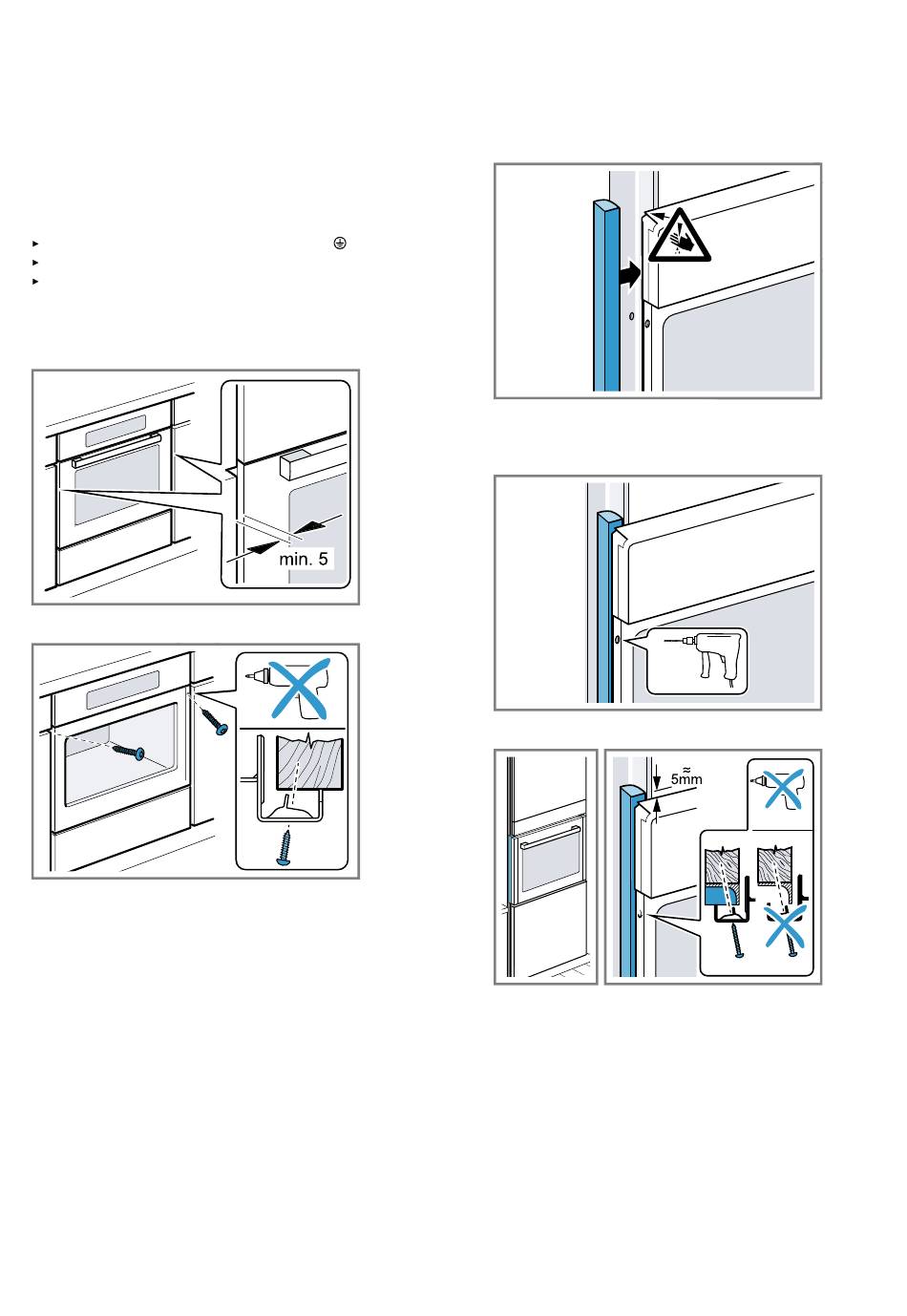

30.9 Installer l'appareil
Poussez l'appareil jusqu'au fond et centrez-le.
1.
Vissez fermement l'appareil.
2.
Remarque : L'écart entre le plan de travail et l'appareil
ne peut pas être obturé par des baguettes supplémen-
taires.
Aucune baguette de protection thermique ne doit être
montée sur les parois latérales du meuble d'encastre-
ment.
50
30.10 Pour les cuisines sans poignée avec
baguette poignée verticale :
Fixez une pièce d'obturation appropriée des deux cô-
1.
tés pour couvrir les éventuels bords tranchants et ga-
rantir une installation sûre.
Fixez la pièce de remplissage au meuble.
2.
Pré-percez la pièce de remplissage et le meuble pour
3.
réaliser un raccord à vis.
Fixez l'appareil avec une vis adéquate.
4.
30.11 Dépose de l'appareil
Mettez l'appareil hors tension.
1.
Desserrez les vis de fixation.
2.
Soulevez légèrement l'appareil et retirez-le complète-
3.
ment.
