Figure 4-20 Branchement du câble de sortie d'alimentation
(1) Relais intermédiaire
----Fin
4.2.8 Branchement du câble de signaux AI
Contexte
Le SmartModule peut recevoir des signaux AI provenant d'EMI sur des ports AI. Il est
recommandé que la distance de transmission des signaux soit égale ou inférieure à 10 m.
Procédure
Étape 1 Branchez le câble de signaux AI.

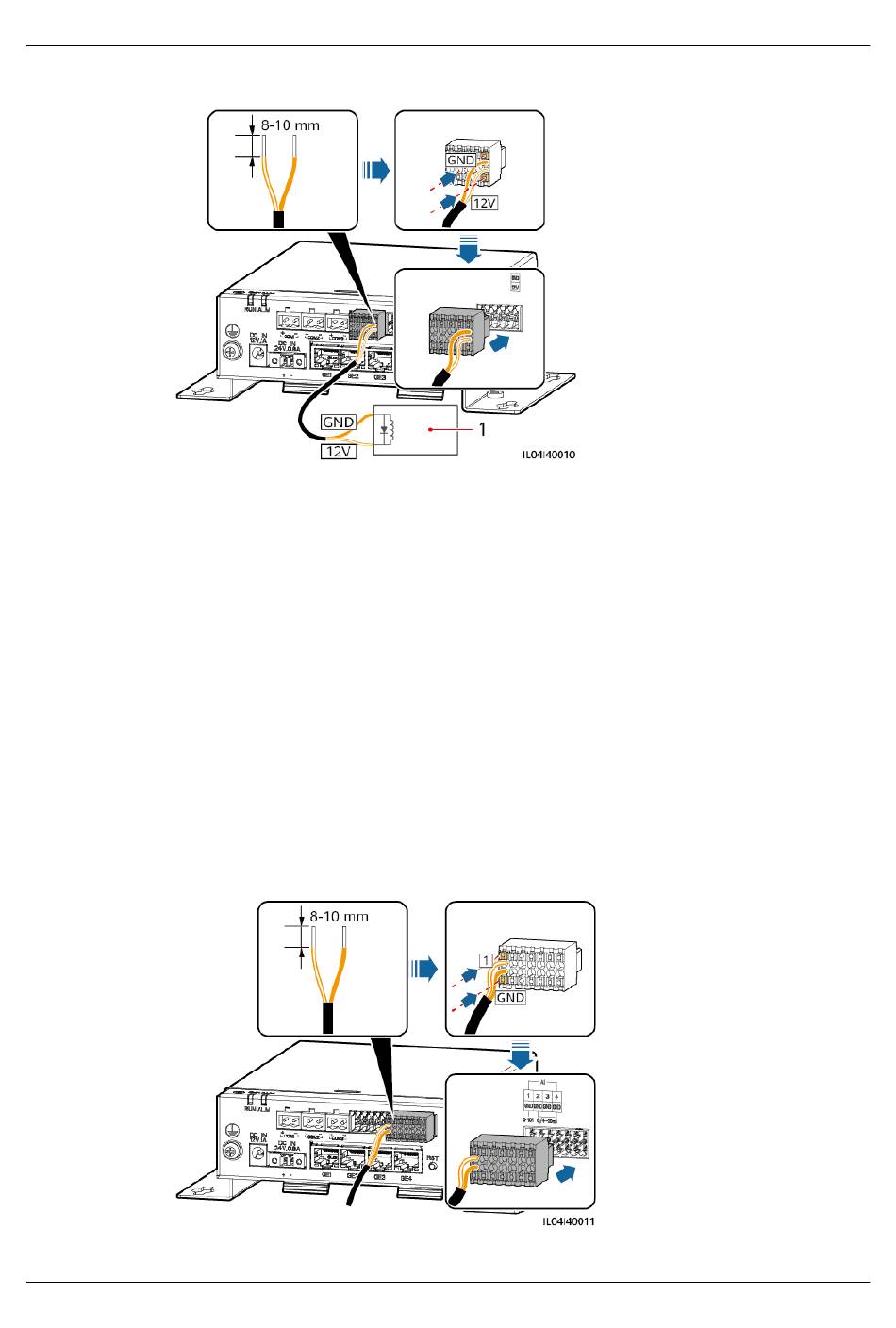

Figure 4-21 Branchement du câble de signaux AI
