SmartLogger3000
Manuel d'utilisation

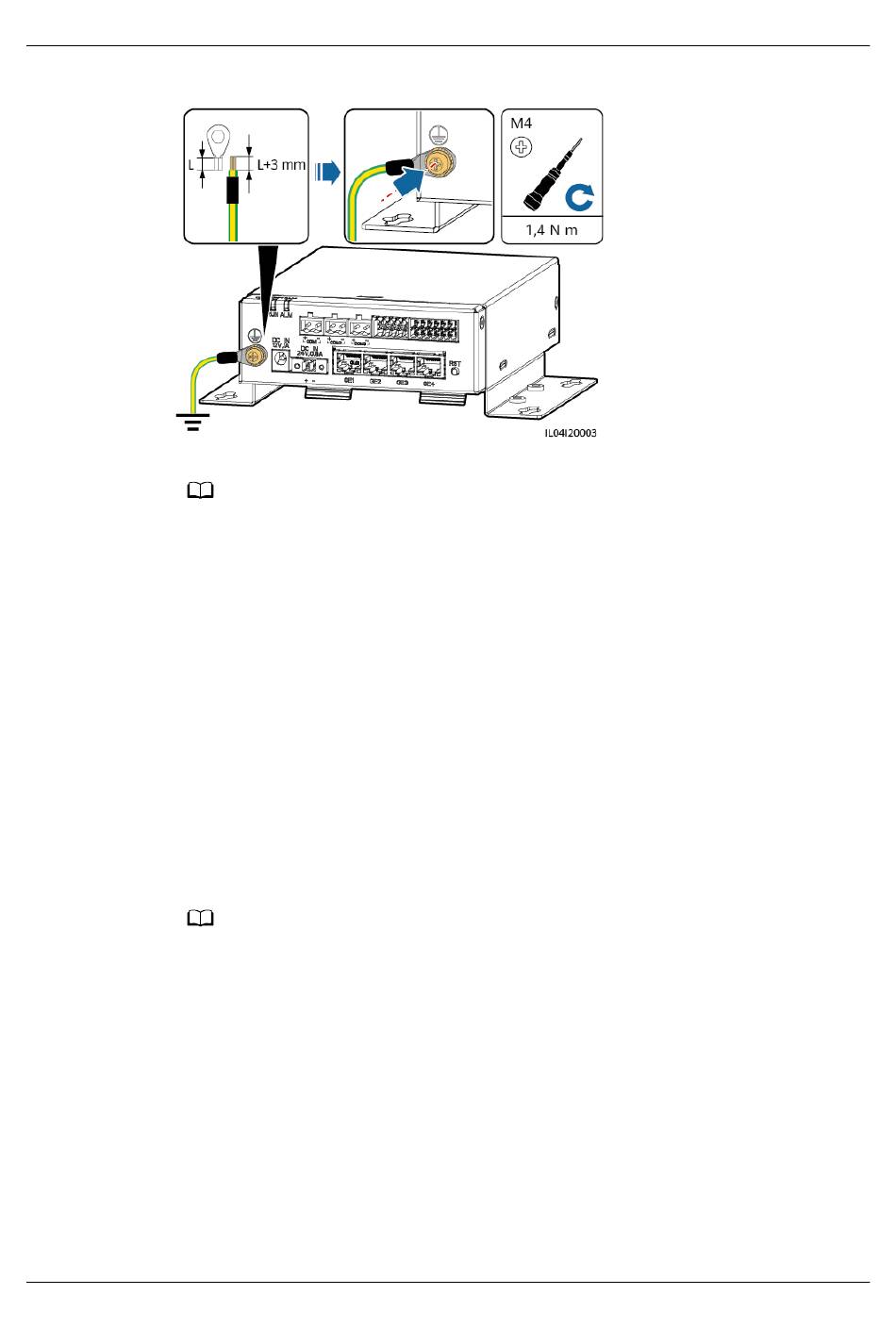

Figure 4-14 Branchement d'un câble PE
----Fin
4.2.3 Branchement du câble Ethernet
Contexte
l
l
Procédure
Étape 1 Branchez le câble Ethernet.
Édition 11 (30-12-2024)
REMAR QUE
Si le SmartLogger est connecté au SmartModule sur une plaque de connexion, branchez un câble PE sur
le point de terre du SmartLogger ou du SmartModule en fonction des exigences du site.
Le SmartModule peut être connecté au SmartLogger et à un PC sur le port GE.
Connectez le port LAN du SmartLogger à l'un des ports GE (GE1 et GE4 recommandés)
du SmartModule à l'aide d'un câble Ethernet. Le SmartModule obtient une adresse IP du
serveur DHCP et s'enregistre automatiquement auprès du SmartLogger.
REMAR QUE
Lors du sertissage du câble réseau, assurez-vous que la couche de blindage du câble est correctement
connectée à la coque métallique des connecteurs RJ45.
Copyright © Huawei Technologies Co., Ltd.
4 Branchements des câbles
59
