SmartLogger3000
Manuel d'utilisation

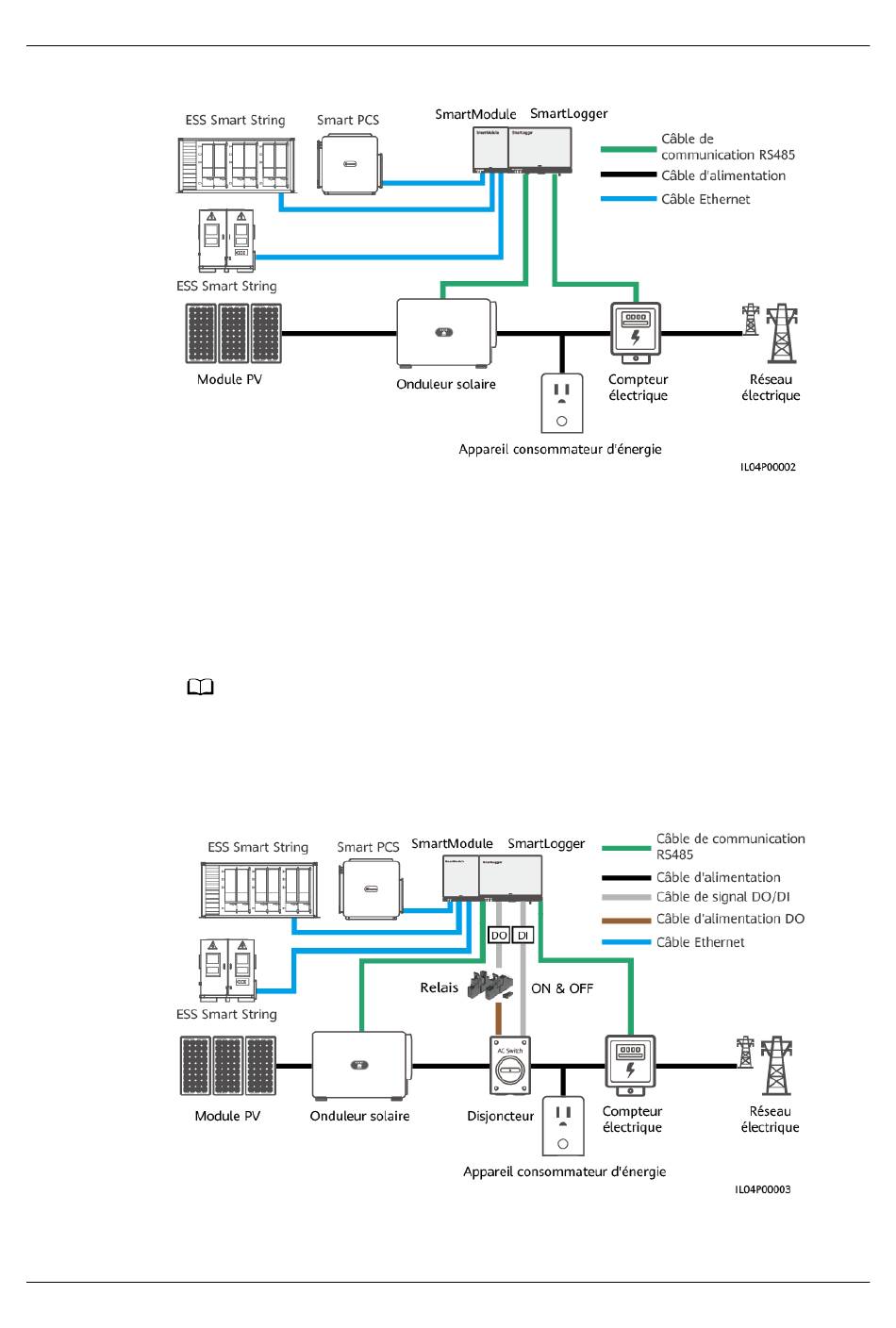

Figure 6-73 Schéma du réseau (sans disjoncteur)
l
Figure 6-74 Schémas du réseau (avec disjoncteur)
Édition 11 (30-12-2024)
Scénario avec disjoncteur : si l'alimentation du contre-courant vers le réseau électrique
ne peut pas être éliminée en envoyant une commande depuis le SmartLogger pour
réduire la puissance de sortie de l'onduleur solaire, et si le Délai de protection maximal
est dépassé, le SmartLogger commande au relais de désactiver le disjoncteur en
contrôlant le port DO pour empêcher le contre-courant. Lorsque le port DI détecte que le
disjoncteur est désactivé, le port DO du SmartLogger et le relais sont désactivés, et le
SmartLogger revient à l'état initial.
REMAR QUE
Connectez les ports DO en série à la boucle d'alimentation 12 V des bobines de relais. Il est conseillé
d'utiliser le port de sortie d'alimentation 12 V du SmartLogger pour alimenter les bobines de relais. Vous
pouvez également préparer une alimentation 12 V.
Copyright © Huawei Technologies Co., Ltd.
6 Opérations de l'interface utilisateur Web
