Procédure
1.
2.
Édition 11 (30-12-2024)
Définissez les paramètres d'arrêt à distance de la protection NS.

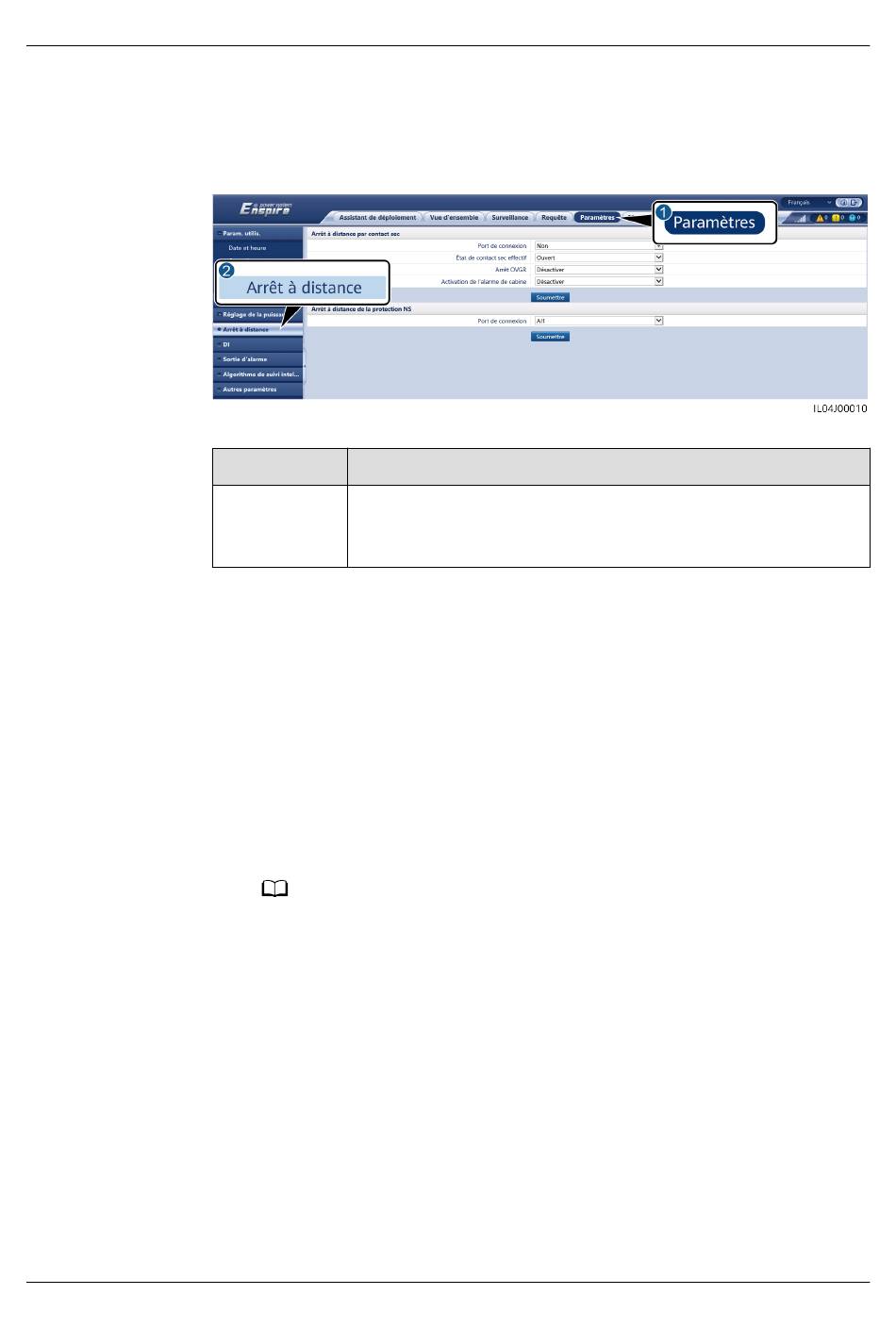

Figure 6-83 Arrêt à distance de la protection NS
Paramètre Description
Port d'accès Définissez le paramètre sur Port AI1 connecté aux signaux AI. Le
SmartLogger éteint l'onduleur par le biais du changement de tension
détecté au niveau du port AI1.
Définissez le type de protocole des paramètres de communication RS485. La valeur
Protocole du port COM1 est définie sur Modbus par défaut et celle du port COM2 doit
être définie sur Modbus-Control. Définissez les valeurs de Débit en bauds, Parité, Bit
d'arrêt, Adresse de début et Adresse de fin en fonction de la situation réelle.
a. Si un seul onduleur est connecté au SmartLogger, connectez les ports COM1 et
COM2 du SmartLogger aux ports RS485-1 et RS485-2 de l'onduleur,
respectivement.
b. Si des onduleurs sont installés en cascade, connectez les ports COM1 et COM2 du
SmartLogger aux ports RS485-1 et RS485-2 de l'onduleur, respectivement.
Connectez les ports RS485-1 et RS485-2 d'un onduleur aux ports RS485-1 et
RS485-2 de l'autre onduleur, respectivement.
REMAR QUE
Selon le type de l'onduleur, le port RS485-1 peut porter le nom RS485_1, 485B1 ou 485A1
et le port RS485-2 peut porter le nom RS485_2, 485B2 ou 485A2.
