Votre Echangeur de Chaleur Elecro devra être installé avec ses fixations multi positions sur une base solide et fixe ou sur

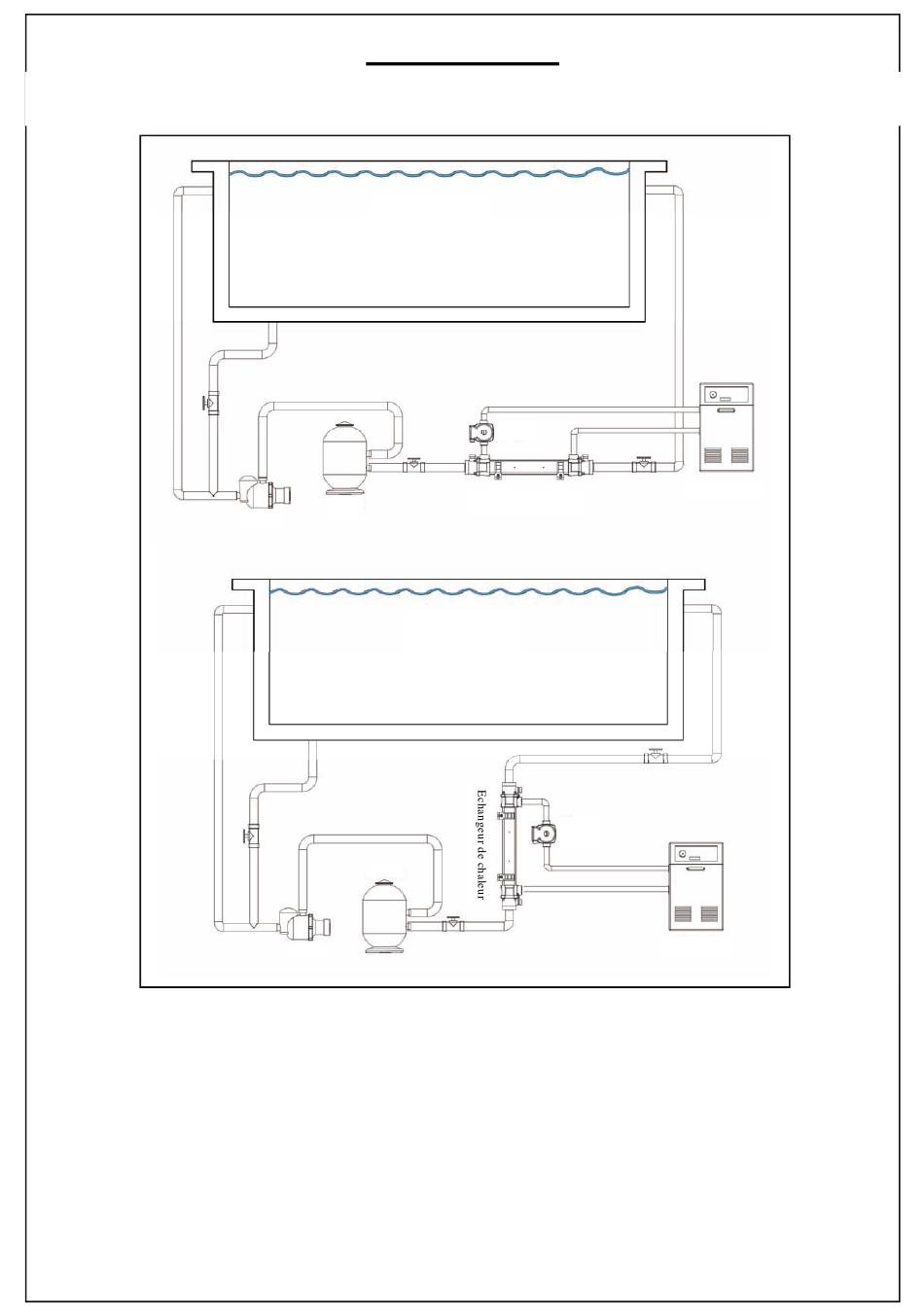

un mur. L'échangeur peut être installé horizontalement ou verticalement. (Voir schéma ci-dessous).
PISCINE /
BASSIN
Pompe
Chaudière
Echangeur de chaleur
Filtre
Pompe
PISCINE /
BASSIN
Pompe
Filtre
Chaudière
Pompe
Votre Echangeur de Chaleur Elecro devra être connecté aux deux circuits hydrauliques indépendants comme suivant :
1.) Connexion au Circuit de Filtration de l'Eau
L'échangeur de chaleur devra être connecté après la pompe de filtration et le filtre et avant tout dispositif de traitement de
l'eau. Il devra être alimenté par de l'eau filtrée propre. Les feuilles/débris ne doivent pas pénétrer à l'intérieur de l'échan-
geur de chaleur. Les adaptateurs en plastique ABS 1,5'' pour le raccordement aux tuyaux ABS ou PVC rigides sont fournis.
(Les raccordements 50 mm sont fournis pour l'Europe) L'échangeur de chaleur doit être installé le plus près possible de la
chaudière pour éviter les déperditions thermiques.
Pour permettre une aspiration correcte de l'air et assurer que l'échangeur de chaleur reste complètement rempli d'eau
pendant sa mise en service il doit être installé au point le plus bas du circuit de filtration.
Si l'échangeur de chaleur est installé à la verticale, l'eau de la piscine ou du bassin (circuit secondaire) doit impérati-
vement entrer par le bas et ressortir par le haut.
