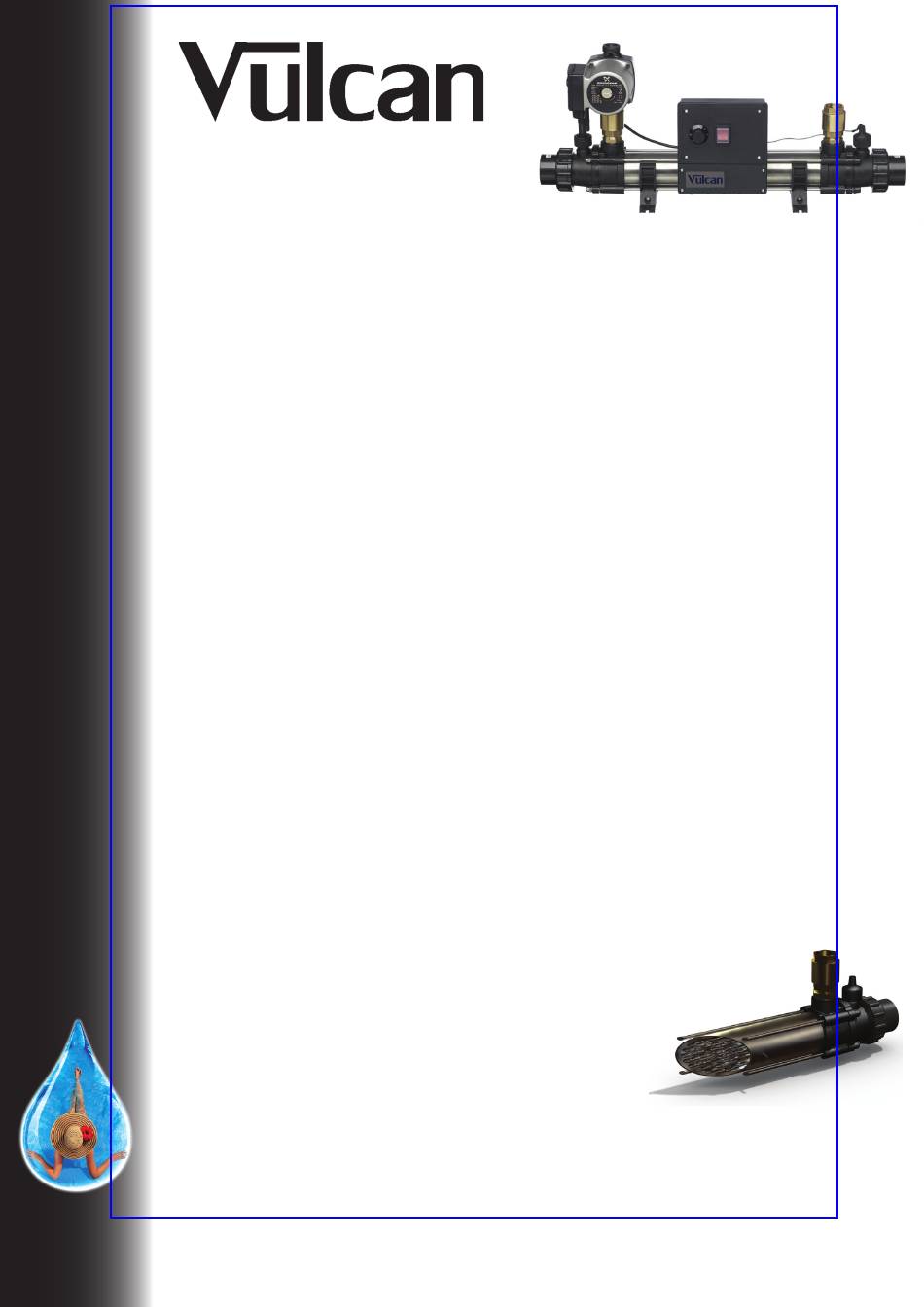

VULCAN ECHANGEUR DE
CHALEUR
Entièrement équipé avec contrôle analogique
25-kW à 100-kW
Caractéristiques
n
n
n
n
Construction
L'échangeur de chaleur Vulcan entièrement équipé a été conçu d'un matériel et de
composants d'une qualité supérieure dans l'usine d'Elecro à Hertfordshire au Royaume - Uni.
L´échangeur de chaleur est constitué d'une multitude de tubes en titane, fixés par un platine
spécialement fabriquée en polyamide. Le tube extérieur est composé d'acier inoxydable BS
316, scellé á chaque extrémité par les raccords des circuits primaire et secondaire qui sont
fabriqués d'un matériau spécial, composé d'un alliage de polymères.
L'échangeur de chaleur est monté sur deux supports ajustables, qui permettent la fixation au
sol ou bien murale.
L'échangeur de chaleur entièrement équipé est livré avec:
l
l
l
l
l
l
l
support en titane)
L'échangeur de chaleur Vulcan entièrement équipé a été conçu pour permettre à l'installateur
www.elecro.co.uk
de choisir le sens de circulation des circuits primaire comme secondaire, pour permettre un
gain d'énergie maximum. Ceci s'accomplit en déviant le circuit primaire (chaud) en direction
contraire au circuit secondaire (piscine).
Échangeur de chaleur entièrement
équipé
Construction robuste et durable
Intérieur multitubulaire en titane
Tube extérieur BS 316 en acier
inoxydable avec support en
polyamide
Pompe Compresseur Grundfos
2 x 1" connexions primaires mâle/ mâle en laiton
1 x 1" connexions femelle / femelle en laiton
1 x 1" clapet anti-retour
thermostat analogique
Gaine en titane pour thermostat
Détecteur de débit (lame de contact couvert d'une fine couche d'or avec axe de
Elément de fixation pour sol ou
n
bien murale
Thermostat de contrôle analogique
n
Contact libre, sans voltage, qui
n
permet une connexion pour le
contrôle
Cross Section
