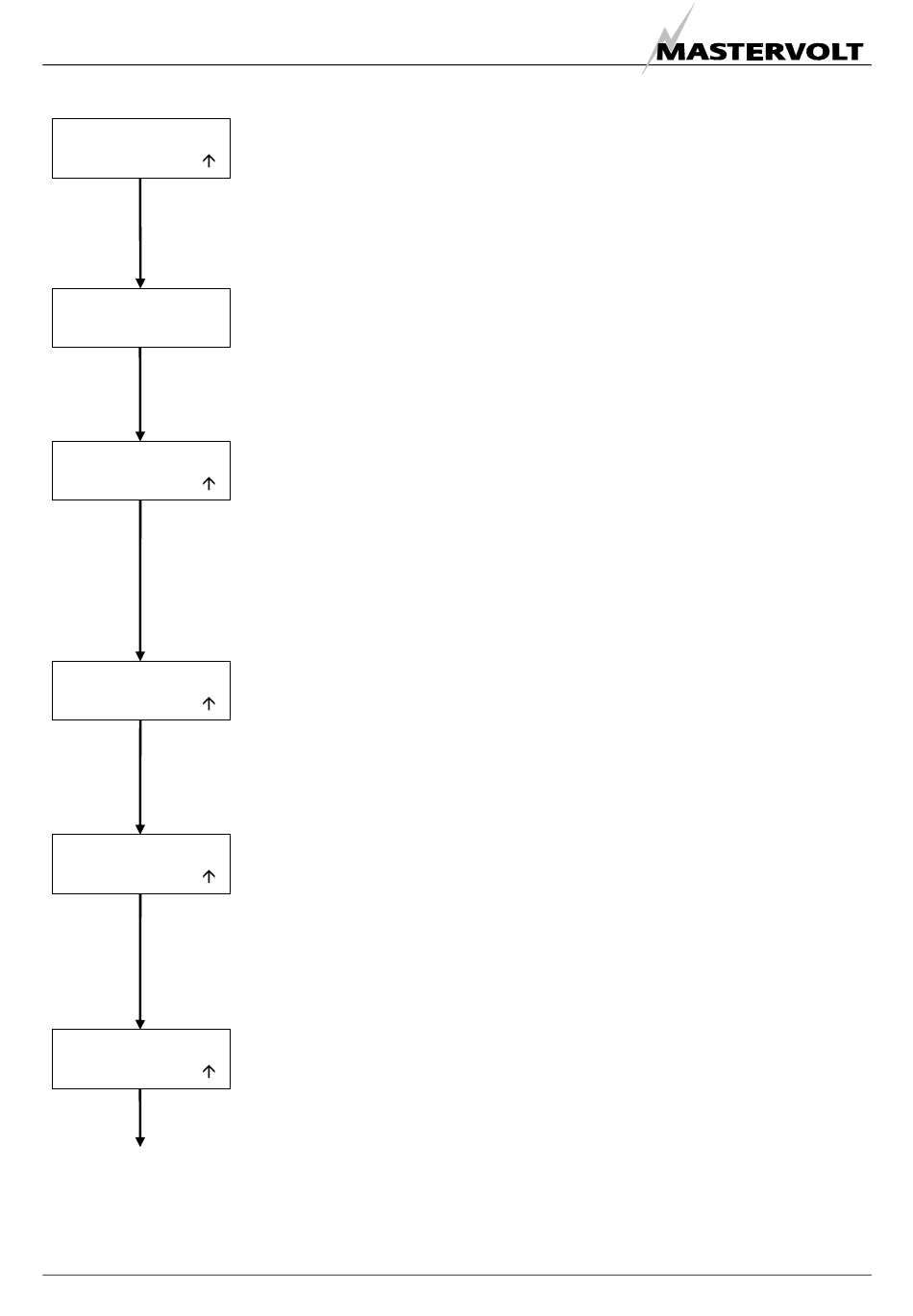

MENUS 1, 2 ET 3 DES DIFFERENTS GROUPES DE BATTERIES
CHARGE MOYENNE
10A
Select
ALARME
ARRET
Select
TENSION BASSE
10.0V
Select
TENSION ELEVEE
15.0V
Select
DELAI ALARME
30s
Select
EDC VIDE
35%
Select
130
9.5
DECHARGE MOYENNE EN AMPERES-HEURES
Ne s'affiche que pour les groupes de batteries 2 et 3 et seulement si l'état de charge
(SOC) des groupes 2 + 3 est activé (voir Chapitre 10.16). Pour un calcul plus précis
de l'état de charge, saisir la décharge moyenne escomptée en ampères-heures.
Cette valeur doit être égale au courant de décharge moyen escompté pendant le
temps de charge (et non pendant 24 heures).
9.6
FONCTION ALARME MARCHE / ARRET
Appuyer sur Set pour activer (MARCHE) ou désactiver (ARRET) la fonction alarme.
Si cette fonction est réglée sur MARCHE, le fonctionnement du relais externe sera
activé.
Réglage usine : ARRET
9.7
POINT DE REGLAGE TENSION BASSE
Le point de réglage tension basse indique le seuil inférieur de tension de la batterie.
Si la tension de la batterie chute en dessous de cette valeur, la fonction alarme sera
activée après que le délai de déclenchement alarme se soit écoulé (voir § 9.9).
Pour activer/désactiver la fonction alarme, voir § 9.6.
Réglage usine : 10,0V/20,0V/40,0V en fonction de la tension nominale de la
batterie.
Gamme réglable : de 8,0 à 12,9V / de 16,0 à 25,8V / de 32,0V à 51,6V
9.8
POINT DE REGLAGE TENSION ELEVEE
Lorsque la tension de la batterie dépasse ce niveau, la fonction alarme se
déclenchera sans délai.
Réglage usine : 15,0V/30,0V/60,0V en fonction de la tension nominale de la
batterie.
Gamme réglable : de 13,0 à 16,0V / de 26,0 à 32,0V / de 52,0V à 64,0V.
9.9
DELAI DE DECLENCHEMENT DE L'ALARME
Le délai de déclenchement alarme peut être réglé pour différer la fonction alarme
lorsque la tension C.C. chute en dessous du point de réglage tension basse. Ce
délai de déclenchement permet d'éviter un déclenchement erroné résultant d'une
chute de tension passagère due à la mise en marche d'une lourde charge.
Réglage usine : 30 secondes
Gamme réglable : de 1 à 60 secondes
9.10 NIVEAU ETAT DE CHARGE BATTERIE VIDE
Ce niveau affiche l'état de charge auquel la batterie est considérée vide. Si l'état de
charge de la batterie chute en dessous de ce niveau, la fonction alarme batterie
sera activée.
Groupes de batteries 2 et 3 : ne s'affiche qui si l'affichage de l'état de charge (SOC)
des groupes 2 + 3 est activé (voir Chapitre 10.16).
Réglage usine : 35%
Gamme réglable : de 0 à 80%
Novembre 2006 / Masterlink BTM-III / FR
