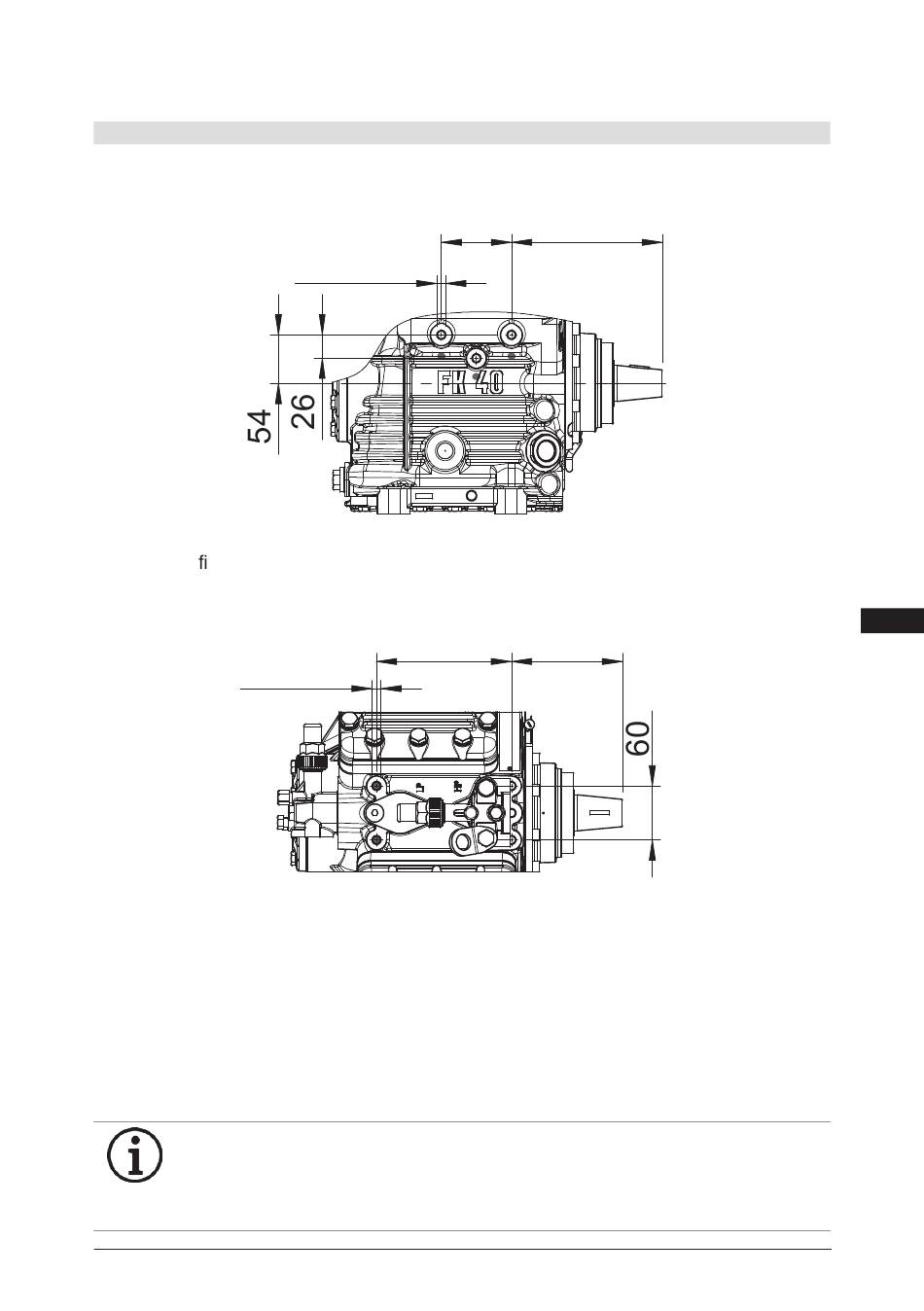

4| Montage du compresseur
60
4.11 Particulières de K1 carter particulier
Taraudage de xation disponible uniquement sur ce côté du compresseur.
e Compressor
Teile-Nr. /
Typ /
part-no.
type
K
13986
FKX40/390 K1
K
13988
FKX40/470 K1
K
13990
FKX40/560 K1
K
13992
FKX40/655 K1
K
13999
FKX40/755 K1
Les taraudages M10 dans le carter peuvent être utilisés pour visser des composants rapportés et
pour supporter le compresseur.
• Charge maximale admissible du raccordement par vis = force de 6 g
• Couple de serrage maximal des vis = 60 Nm avec une profondeur de vissage minimale = 20 mm
et une valeur de frottement = µ 0,15.
• Profondeur de vissage maximale 25 mm.
• Vis utilisables jusqu'à la classe de résistance 10.9.
En cas de profondeurs de vissage inférieures à 15 mm ou de valeurs de frottement inférieure à
µ = 0,15 les couples de serrage et la charge maximale admissible doivent être réduits.
© Danfoss | Climate Solutions | 2025.05
50
D
130
nur bei K1 Ausführung
only for K1 version
3xM10
( ) K + K1 Ausführung
( ) K + K1 version
4xM10
Teile-Nr. /
part-no.
14055
14056
14057
14058
14059
54
26
INFO
Si les taraudages M10 sont utilisés comme support additionnel, le mon-
tage devient hyperstatique. S'assurer impérativement que le carter du
compresseur n'est pas gauchi lors du montage. Les prescriptions du
fabricant du moteur / châssis doivent impérativement être respectées.
Z
78
167,8
[ ] TK Ausführung
[ ] TK version
150
123,5
Typ /
type
FKX40/390 TK
FKX40/470 TK
FKX40/560 TK
FKX40/655 TK
Gußtoleranzen / General casting tolerances:
-
Baumustergeprüft / Type examination:
Nein / No
Gewicht / Weight: (kg)
Allgemeintoleranzen / General tolerances
DIN ISO 2768-mK-E
über / above
bis / up to
Unbemaßte Radien / Undimensioned radii:
SV1
Opt. connection suction line valve
(L)* = Lötanschluss / brazing connection
1) = Nur ab Werk möglich / ony possible ex factory
Massenschwerpunkt
Centre of gravity
Teile-Nr. /
part-no.
14343
14344
14345
14346
Fig. 15
-
0.5
6
30
120
6
30
120
400
±0.1
±0.2
±0.3
±0.5
AQ453249013813fr-000501| 13
D
Änderunge
GB
Subject to
F
E
PT
I
TR
Ru
Zeichnu
Drawing
1.
0
Benen
400
1000
±0.8
Oberflä
-
17
Indicatio
DIN EN
