4| Montage du compresseur

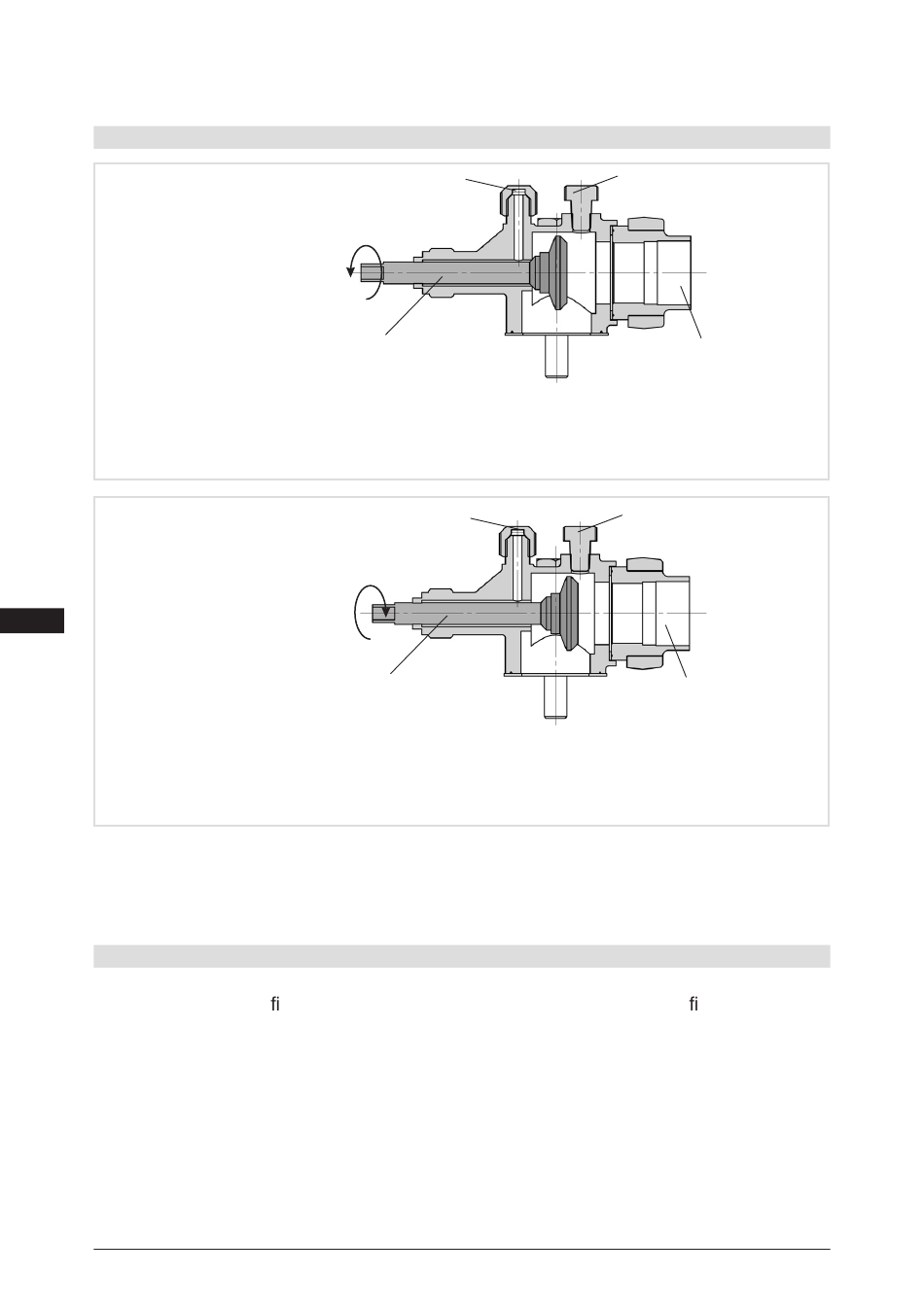

4.9 Mode de fonctionnement des raccords de service avec possibilité de coupure
Ouverture de la vanne :
a) Tige 1 : tourner vers la gauche (dans le sens inverse des aiguilles d'une montre)
jusqu'à la butée.
—> vanne entièrement ouverte/raccord de service 2 fermé.
D
GB
F
E
PT
Ouverture du raccord de service (2)
I
b) Tige 1 : tourner de 1/2 -1 tour vers la droite.
TR
—> raccord de service 2 ouvert/vanne ouverte.
Le raccord 3 est conçu pour des dispositifs de sécurité et n'est pas obturable.
Ru
Après avoir actionné la broche, remonter en général le bouchon de protection de la broche et serrer
avec un couple de 14 à 16 Nm. Pendant le fonctionnement, ce bouchon sert de deuxième élément
d'étanchéité.
4.10 Filtre conduite d'aspiration
Sur des installations avec des systèmes de tuyauterie plus longs et un degré d'encrassement plus
élevé, l'installation d'un ltre de nettoyage côté aspiration est recommandée. Le ltre doit être rem-
placé régulièrement, en fonction du degré d'encrassement (chute de pression réduite).
12 | AQ453249013813fr-000501
2
1
2
1
3
Raccord de tuyau
3
Raccord de tuyau
© Danfoss | Climate Solutions | 2025.05
Fig. 13
Fig. 14
