FK 3
BOCK
®
Guide d'utilisation
FK30/235 N
FK30/275 N
FK30/235 K
FK30/275 K
FK30/235 TK
FK30/275 TK
FKX30/235 N
FKX30/275 N
FKX30/235 K
FKX30/275 K
FKX30/235 TK
FKX30/275 TK FKX30/325 TK
Traduction des Instructions originales
0
FK30/325 N
FK30/325 K
FK30/325 TK
FKX30/325 N
FKX30/325 K
AQ450641889580fr-000301

Publicité

loading

Sommaire des Matières pour Danfoss BOCK FK30/235 N

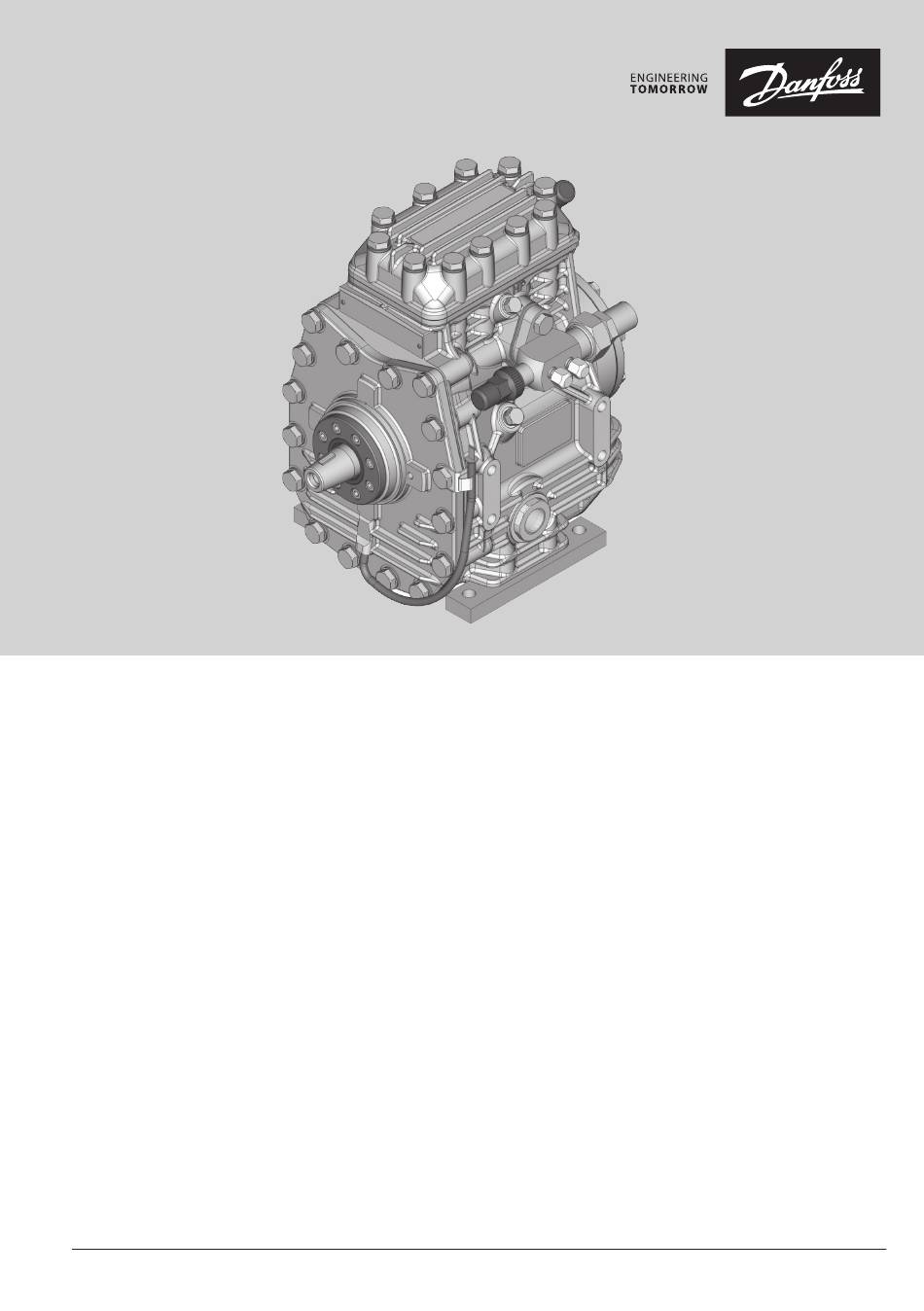

  • Page 1 FK 3 BOCK ® Guide d’utilisation FK30/235 N FK30/275 N FK30/325 N FK30/235 K FK30/275 K FK30/325 K FK30/235 TK FK30/275 TK FK30/325 TK FKX30/235 N FKX30/275 N FKX30/325 N FKX30/235 K FKX30/275 K FKX30/325 K FKX30/235 TK FKX30/275 TK FKX30/325 TK Traduction des Instructions originales AQ450641889580fr-000301...
  • Page 2 Ces personnes doivent avoir lu et compris ces avertissements. Bock décline toute responsabilité en cas de dommages dus au non-respect de ces consignes. 2 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 3 6.4 Recommandations pour les pièces de rechange/accessoires 6.5 Soupape de dépressurisation intégrée 6.6 Lubri ants / Huiles 6.7 Mise hors service Accessoires 7.1 Thermostat de protection thermique Caractéristiques techniques Dimensions et raccords 10 Déclaration d'incorporation AQ450641889580fr-000401 | 3 © Danfoss | Climate Solutions | 2025.04...
  • Page 4 à assem bler, installer, entretenir et réparer des installations frigori ques ou de climatisation. Il est indispensable de pouvoir évaluer les tra vaux à réaliser et identi er les risques éventuels. 4 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 5 La mise en service n'est autorisée que dans le cas où le compresseur a été monté conformément aux présentes instructions de montage et où l'ensemble de l'installation dans laquelle il est intégré a été contrôlée et répond aux réglementations légales. AQ450641889580fr-000401 | 5 © Danfoss | Climate Solutions | 2025.04...
  • Page 6 Voyant Fig. 1 Culasse Plaque à clapets Option raccordement Vanne vanne d' arrêt d'aspiration d'aspiration Pompe à huile Fig. 2 Vous trouverez les dimensions et raccords au chapitre 9. 6 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 7 K - dédié à la climatisation N - dédié à la climatisation ou réfrigération TK - dédié à la congélation X - remplissage d'huile ester (fluide frigorigène HFC, p. ex. R134a, R407C) ² AQ450641889580fr-000401 | 7 © Danfoss | Climate Solutions | 2025.04...
  • Page 8 Il existe alors un risque de réactions chimiques, de montée en pression du condenseur et d’accroissement de la température de refoule- ment. Éviter impérativement la pénétration d'air ! 8 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 9 4.2 Position inclinée maximale admissible 30° max., 2 minutes max. 15° max., exploitation continue Fig. 5 ATTENTION Une lubri cation insuf sante peut entraîner des dommages sur le compresseur. Respecter les valeurs indiquées. AQ450641889580fr-000401 | 9 © Danfoss | Climate Solutions | 2025.04...
  • Page 10 2 vis à tête cylindrique M6 x 16 (voir g. 8). Couple de serrage des vis = 15 Nm. Continuer le montage de I’accouplement électromagnétique selon les instructions du fabricant d’accouplement.. Bride de palier avant Bobine Fig. 7 Fig. 8 95 f7 10 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 11 Après l'actionnement de la vanne, resserrer le presse-étoupe de la tige de vanne dans le sens des aiguilles d'une montre. Desserrer Serrer Presse-étoupe de la tige de vanne Fig. 10 Fig. 11 AQ450641889580fr-000401 | 11 © Danfoss | Climate Solutions | 2025.04...
  • Page 12 Sur des installations avec des systèmes de tuyauterie plus longs et un degré d'encrassement plus élevé, l'installation d'un ltre de nettoyage côté aspiration est recommandée. Le ltre doit être rem- placé régulièrement, en fonction du degré d'encrassement (chute de pression réduite). 12 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 13 Un appoint de uide frigorigène nécessaire après la mise en service peut être réalisé soit sous forme gazeuse côté aspiration, soit - en prenant les précautions appropriées - sous forme liquide au niveau de l'entrée de l'évaporateur. AQ450641889580fr-000401 | 13 © Danfoss | Climate Solutions | 2025.04...
  • Page 14 En cas de mise à l'arrêt prolongée (p. ex. en hiver), il est possible que les surfaces d'étanchéité se collent. C'est pourquoi il convient de mettre l'installation en service pendant 10 minutes, env. toutes les 4 semaines. 14 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 15 • Puis, toutes les 5 000 heures de service, au plus tard tous les 3 ans. Nettoyer le ltre à huile à cette occasion. • Si l'huile est trouble et foncée, et après des réparations au niveau du compresseur, un changement d'huile est également nécessaire. AQ450641889580fr-000401 | 15 © Danfoss | Climate Solutions | 2025.04...
  • Page 16 • Fréquence élevée d'arrêts et de démarrages récurrente • Durées d'arrêt longues • Dépôts de matériau / poussière provenant du système Tous ces impacts peuvent rendre la garniture mécanique perméable et entraîner son remplacement. 16 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 17 Retirer le compresseur à l'aide d'un engin de levage adapté. Éliminer l'huile qu'il contient de manière réglementaire, en respectant les prescriptions nationales en vigueur. AQ450641889580fr-000401 | 17 © Danfoss | Climate Solutions | 2025.04...
  • Page 18 2,5 A à 24 V DC Température de déclenchement : 145 °C ± 5 K Température d'enclenchement : env. 115 °C * Merci de noter que les références BOCK actuelles ne comportent pas 097B 18 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 19 Lubri cation forcée Moment d'inertie de masse Remplissage d'huile Tuyauterie d'aspiration Tuyauterie de refoulement Poids Volume déplacé min) (1450 Volume déplacé Vitesse de rotation Volume balayé Nombre de cylindres Type FK30/ AQ450641889580fr-000401 | 19 © Danfoss | Climate Solutions | 2025.04...
  • Page 20 Zoll / inch 1/8“ NPTF Connection oil pressure gauge Ölablass 20 | AQ450641889580fr-000401 M22x1,5 © Danfoss | Climate Solutions | 2025.04 Oil drain Opt. Anschlussmöglichkeit Ölsumpfheizung 1) Opt. connection oil sump heater 1) oleranzen / General casting tolerances: Zeichnungs-Nr. / Teile-Nr.
  • Page 21 Voyant Raccord du thermostat de protection thermique 8 “ NPTF Filtre à huile M22 x 1,5 Possibilité de raccordement opt. d'un robinet d'arrêt à l'aspiration = Ne possible qu'ex usine AQ450641889580fr-000401 | 21 © Danfoss | Climate Solutions | 2025.04...
  • Page 22 Personne mandatée pour la composition et la Alexander Layh transmission des documents techniques : Benzstraße 7 72636 Frickenhausen, Allemagne Frickenhausen, le 27. janvier 2025 i. A. Alexander Layh, Global Head of R&D 22 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
  • Page 23 AQ450641889580fr-000401 | 23 © Danfoss | Climate Solutions | 2025.04...
  • Page 24 24 | AQ450641889580fr-000401 © Danfoss | Climate Solutions | 2025.04...
