1.
Sonde de température.
2.
Connexion au bus KNX
3.
Entrées analogiques/digitales.
4.
Bouton poussoir de programmation.
5.
LED de programmation.
6.
Aimant.
7.
Ecran.
8.
LED d'état.
9.
Surface principale d'appui.
10. Surface centrale d'appui.
Le bouton de programmation (4) peut se pressionner avec l'aide d'une vis fine pour
commencer le mode de programmation du dispositif. Ainsi, après un appui court, la
LED de programmation (5) s'allumera en rouge. Si ce bouton se maintien appuyé au
moment où l'alimentation du bus revient, le dispositif entrera en mode sûr. La LED se
met à clignoter en rouge.
Note: A chaque fois que le dispositif récupère la tension de bus, un calibrage
automatique et immédiat de l'écran tactile est effectué. Il est donc recommandé de ne
pas toucher l'écran lors de sa connexion sur le BUS. S'il est observer des effets
indésirables pendant son utilisation, il faudra le déconnecter et reconnecter
l'alimentation, en s'assurant de ne pas toucher la façade de verre pendant ce
processus.
Pour obtenir des informations plus détaillées des caractéristiques techniques du TMD-
Display One, ainsi que les informations de sécurité et son installation, vous pouvez
consultez la feuille technique inclue dans l'emballage original du dispositif et
disponible aussi sur la page web de Zennio: http://www.zennio.fr.
http://www.zennio.fr

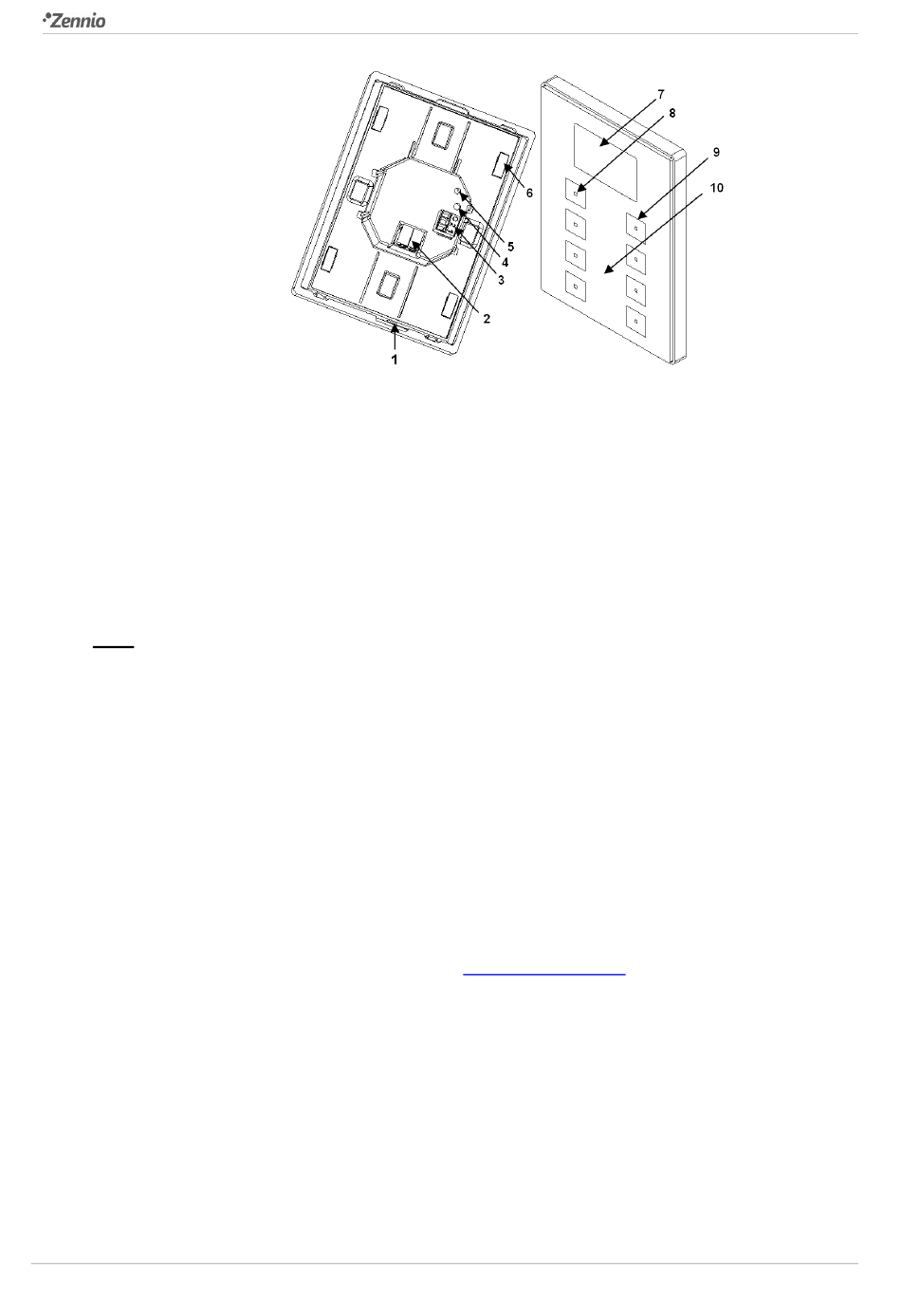

Figure 3 schéma des éléments
Support technique:
TMD-Display One
http://zenniofrance.zendesk.com
9
