TMD-Display One
1.3 INSTALLATION
1
2
3
4

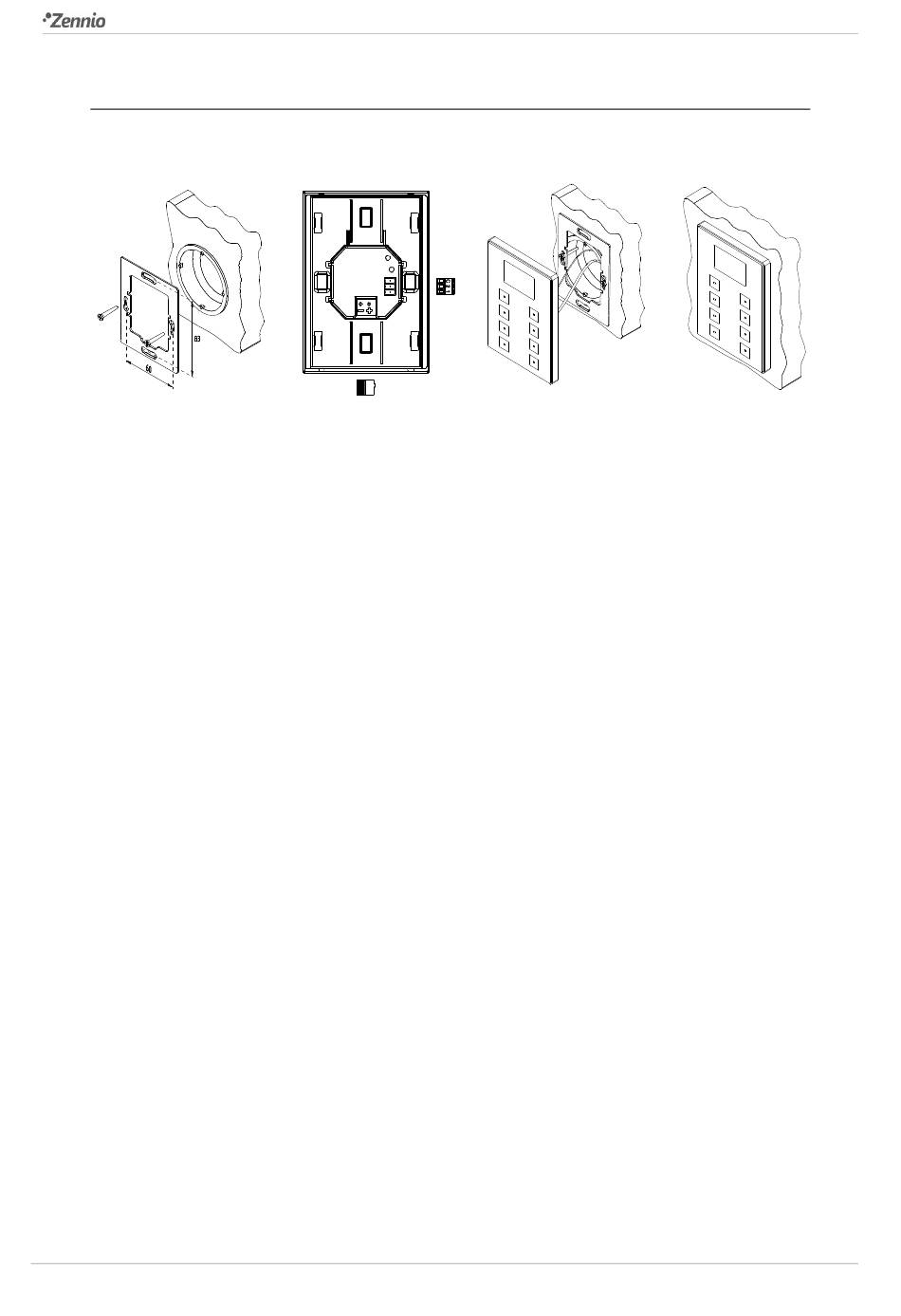

Figure 2 Installation du TMD-Display One.
Pour installer l'écran ZAS, il faut tout d'abord fixer la plaque métallique sur le boîtier
encastrable standard en utilisant les vis correspondantes. A continuation, connecter le
TMD-Display au bus KNX au moyen du connecteur situé sur la face arrière et
connecter en même temps le connecteur d'entrées (les deux connecteurs se situent
sur la face arrière du dispositif).
Une fois connecté le domino d'entrées au dispositif et celui-ci au bus. on pourra fixer le
dispositif à la plaque métallique au moyen de l'action des aimants incorporés. Après
ceci, il faudra faire glisser le dispositif vers le bas pour le fixer sur le système de
fixation de sécurité.
Pour finir, il convient de réviser que le dispositif est bien installé, en observant pour
cela au-dessus, en dessous et sur les côtés et en s'assurant que seulement le profil du
dispositif reste visible (la plaque métallique doit être complètement caché).
Ce dispositif ne nécessite pas d'alimentation externe, il est alimenté par le BUS KNX.
http://www.zennio.fr
Support technique:
http://zenniofrance.zendesk.com
