Illumination de LED: analogue au paramètre du même nom pour la fonction
de "Interrupteur" et "Contrôle de variation" (voir ci-dessus). Dans ce cas, par
contre, quand on sélectionne "Dépendant de l'état" ou "Dépendant de l'état
(les deux LEDs)" apparaît un paramètre additionnel, "Objet d'état
d'illumination de LED", qui fait correspondre l'état des LEDs avec celui de
l'objet "[Bouton poussoir] [X] Deux objets - Appui court" ("Objet d'appui
court") ou celui de l'objet "[Bouton poussoir] [X] Deux objets - Appui
Long" ("Objet d'appui long").

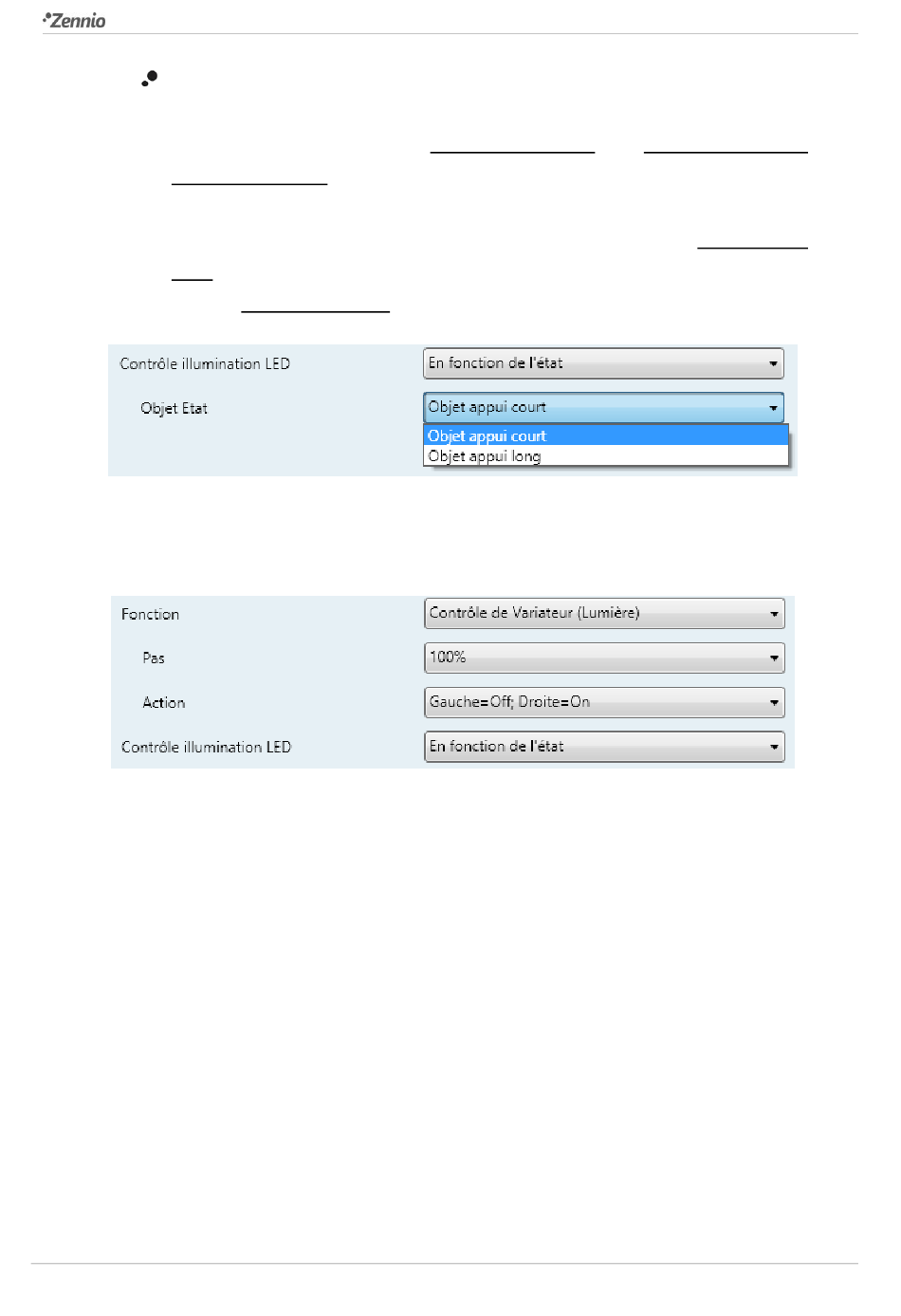

Figure 29. Paire de boutons poussoir - Deux objets (appui court / appui long) - Illumination de LED.
Contrôle de variation
Les ordres de commutation s'enverront à travers de l'objet de un bit "[Bouton
poussoir] [X] Lumière - On/Off", alors que les ordres de augmenter/diminuer
s'envoient à travers de l'objet de 4 bits" [Bouton poussoir] [X] Lumière - variation".
Pour sa part, l'objet d'un byte "[Bouton poussoir] [X] Contrôle de variation (état)"
pourra se lier à l'objet d'état du niveau d'illumination du variateur (de ce fait, cet objet
se destine seulement à la réception de valeurs depuis le bus, pas à les envoyer).
Comme expliqué en 2.3.3, l'illumination dépendant de l'état sera conditionnée par la
valeur de cet objet (éteint avec 0%) et allumée dans un autre cas).
http://www.zennio.fr
Figure 30. Paire de boutons poussoir - Contrôle de variation.
Support technique:
http://zenniofrance.zendesk.com
