2.6 Fontures

Structure

2.6.1 Structure
La fonture avant est vissée en position fixe au support de la fonture. La fonture
arrière peut être décalée latéralement par rapport à la fonture avant à l'aide du
dispositif de chevalement.

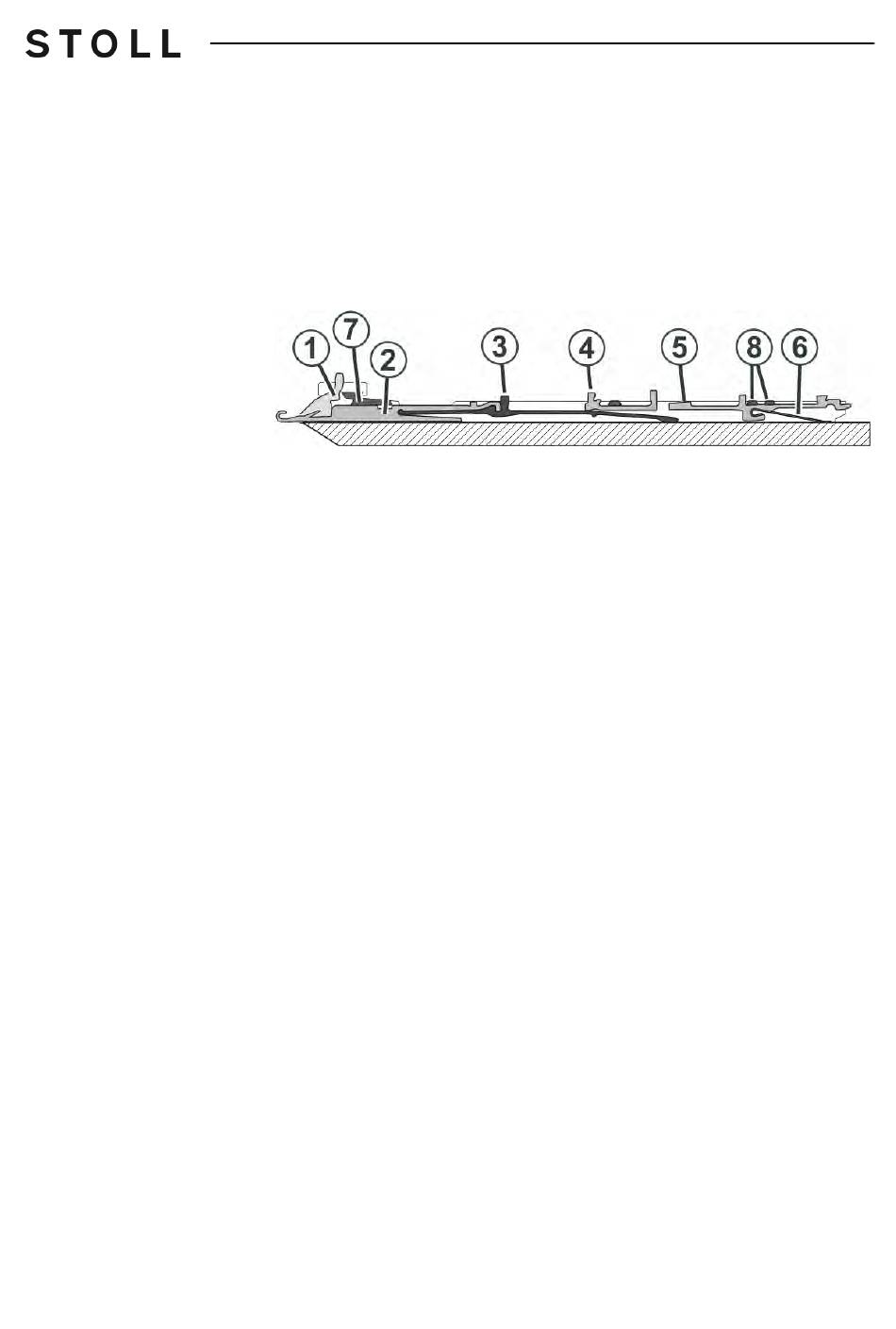

Fonture (représentation schématique)
Fig. 27:
Fonture (représentation schématique)
1 Platine d'appui
2 Aiguille
3 Pièce d'accouplement
4 Verrou intermédiaire
Les pièces mobiles (2) à (6) sont fixées par plusieurs rails dans la fonture.
Pour remplacer une pièce, le rail correspondant doit être tiré sur le côté. Ceci
se fait à l'aide du crochet d'extraction. Celui-ci se trouve parmi les accessoires.
Dispositif de chevalement
Description de la machine à tricoter
5 Platine de sélection
6 Ressort de platine
7 Rail des aiguilles
8 Rail de recouvrement
