Régler la machine à tricoter
Régler les guide-fils (Setup1) Réglages avancés
4.2.23 Guide-fils intarsia - Contrôler les plaquettes de pression
Retourner ou remplacer les
plaquettes de pression
(guide-fil intarsia type 1)
238
*
Retourner ou remplacer les plaquettes de pression (guide-fil intarsia type 1)
1. Démonter le guide-fil.

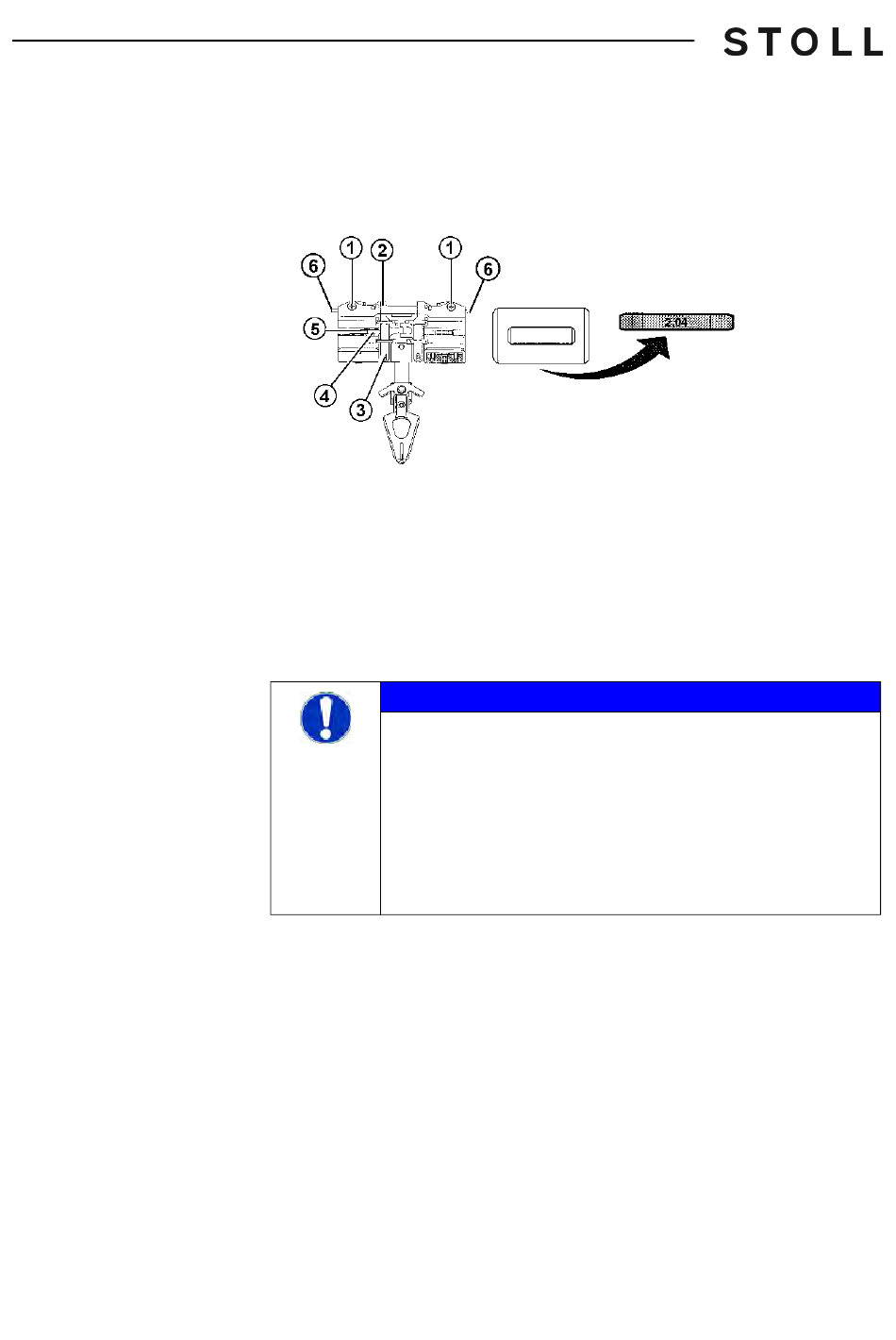

Démontage de la plaquette de pression
Démontage de la plaquette de pression
2. Desserrer les vis (1), mais ne pas les enlever.
3. Soulever le levier de pince (2) hors de la vis de blocage (3) et l'enlever en
veillant à ce que la goupille à ressort (5) reste dans le boîtier (4).
4. Vérifier si l'indication d'épaisseur 2,04 ou 2,06 est visible sur la plaquette
de pression qui est montée.
5. Enlever la plaquette de pression du levier de pince.
Importants travaux de réglage en cas d'interversion de
plaquettes de pression !
Si on intervertit l'épaisseur ou le positionnement des
plaquettes de pression, des travaux importants de réglage
sont nécessaires pour régler correctement le point d'arrêt des
guide-fils.
➜ Ne pas intervertir les épaisseurs ou les positions des
plaquettes de pression !
6. Si l'inscription 2,04 ou 2,06 était visible sur la plaquette de pression
installée, retourner la plaquette de pression et la remettre en place.
- ou -
➜ Si l'inscription 2,04 ou 2,06 n'était pas visible sur la plaquette de pression
installée, insérer une plaquette de pression neuve de même épaisseur
avec l'inscription vers le haut.
7. Pousser la goupille à ressort (5) dans la pièce à ressort (4) et placer le
levier de pince (2).
8. Serrer les vis (1).
9. Vérifier que le mouvement du levier (6) s'effectue facilement.
Informations supplémentaires :
 Remplacer des guide-fils [432]
