SmartPlug MFF 12 PP4
- Direkte Adaption zwischen Sensor und An-
schlusskabel
- Einstellbares Drehzahl- oder Frequenzlimit
- Einfache Einstellung durch externes Teach-in
- Keine zusätzlichen Installationen erforderlich
- Frequenzbereich 0,015 Hz - 1 kHz
- Schaltverstärker bis 400 mA

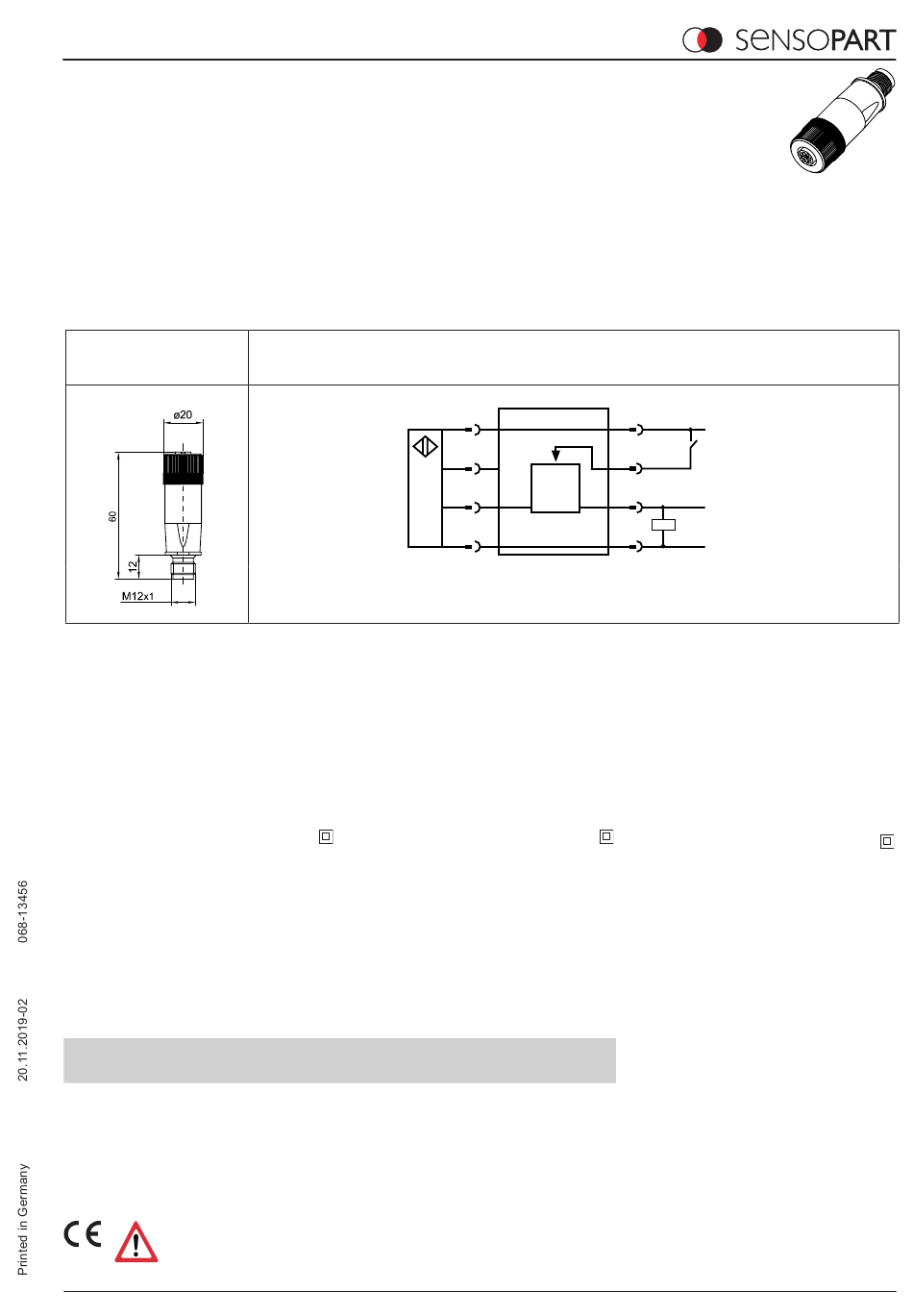

Maßzeichnung
Dimensional drawing
Plan coté
153-00255
Elektrische Daten (typ.)
Betriebsspannung U :
B
Max. Restwelligkeit innerhalb U :
B
Eigenstromverbrauch:
Eingangswiderstand:
Max. Eingangsfrequenz (ti/tp 1:1):
Max. Ausgangsstrom:
Kurzschlussschutz:
Anzeige:
Normanschluss:
Schutzklasse (nur bei beidseitigem Anschluss):
Mechanische Daten (typ.)
Gehäusematerial: Kunststoff PBTP / PA
Schutzart:
Umgebungstemperaturbereich:
Lagertemperaturbereich:
Anschluss Eingang: M 12x1 Buchse, 4-pol.
Anschluss Ausgang: M 12x1 Stecker, 4-pol.
Gewicht:
Schaltausgang
Output
Sortie
Typ / Bestellbezeichnung
Type / order ref.
Type / Référence de commande
Der Einsatz dieser Geräte in Anwendungen, wo die
Sicherheit von Personen von der Gerätefunktion
abhängt, ist nicht zulässig.
Änderungen vorbehalten / All rights for alterations reserved / Sous réserve de modifications
SensoPart Industriesensorik GmbH, D-79288 Gottenheim, Tel. +49 (0) 7665 - 94769 - 0, Fax +49 (0) 7665 - 94769 - 765, www.sensopart.com
Programmierbare Frequenzüberwachung
Programmable frequency monitoring
Contrôle de fréquence programmable
- Direct adaptation between sensor and connec-
ting cable
- Teachable speed limit
- Simple setting by external Teach-in
- No additional installations required
- Frequency range between 0.015 Hz - 1 kHz
- Switching amplifier up to 400 mA
Anschluss
Wiring
Raccordement
154-00589
SmartPlug auf genormten M12 Stecker eines Sensors aufstecken. Sensoranschlusskabel am anderen Ende des SmartPlug
anschließen.
Connect SmartPlug to standardised M12 sensor plug. Plug in sensor cable at the other end of the SmartPlug.
Brancher le SmartPlug sur un connecteur M12 aux normes. Raccorder la fiche capteur à l'autre bout du SmartPlug.
Electrical data (typ.)
10 ... 30 V DC Operating voltage U
10 % Max. residual ripple within U
< 10 mA Own current consumption:
> 10 kOhm Input resistance:
1 kHz Max. input frequency (at ppp 1:1):
400 mA Max. output current:
ja Short-circuit protection:
LED rot Display:
1 BN +U Standardised connection:
B
3 BU -U
B
4 BK Ausgang
Protection class (only if both ends connected):
Mechanical data (typ.)
Casing material:
IP67 Protection standard:
0 ... +60°C Ambient temperature range:
-20 ... +60°C Storage temperature range:
Connection Input:
Connection Output:
Weight:
ca. 15 g
PNP (zur Verwendung mit PNP-Sensoren)
PNP (for use with PNP sensors)
PNP (pour l'utilisation avec capteurs PNP)
MFF 12 PP4
These Proximity Switches are not suited for safety
related applications.
SmartPlug
+U
1 1
B
Teach input
2 2
PNP
4 4
Input
Output
-U
3 3
B
: 10 ... 30 V DC
B
: 10 %
B
< 10 mA
> 10 kOhm
1 kHz
400 mA
yes
LED red
1 BN +U
B
3 BU -U
B
4 BK Output
plastic PBTP / PA
IP67
0 ... +60°C
-20 ... +60°C
M 12x1 socket, 4-pin
M 12x1 connector, 4-pin
approx. 15 g
- Adaptation directe entre capteur et câble de
raccordement
- Limite de fréquence ou de vitesse réglable
- Réglage simple par programme colloque externe
- Pas d'installations supplémentaires nécessaires
- Fourchette de fréquence 0,015 Hz - 1 kHz
- Amplificateur de commutation jusqu'à 400 mA
+U
B
PNP
-U
B
Caract. électriques (typ.)
Tension d'utilisation U :
B
Ondulations résiduelles maxi à l'intérieur de U
Consommation de courant propre:
Résistance d'entrée:
Fréquence d'alimentation max (ti/tp 1:1):
Courant de sortie max:
Protection contre courts-circuits:
Affichage:
Raccordement aux normes:
Protection électrique
(seulement pour raccordement des deux côtés):
Caract. mécaniques (typ.)
Matériau de boîtier: plastique PBTP / PA
Degré de protection:
Température de fonctionnement:
Plage de température de stockage:
Raccordement entrée: prise M 12x1, 4 pôles
Raccordement sortie: connecteur M 12x1, 4 pôles
Poids:
Ces appareils de détection optique ne peuvent pas
être utilisés pour des applications de sécurité des
personnes.
10 ... 30 V DC
: 10 %
B
< 10 mA
> 10 kOhm
1 kHz
400 mA
oui
LED rouge
1 BN +U
B
3 BU -U
B
4 BK Sortie
IP67
0 ... +60°C
-20 ... +60°C
env. 15 g
