Remarque : Voir les figures à la page précédente.
1: Assurer une ventilation d'admission appropriée.
Veillez toujours à ce qu'il y ait une bonne
ventilation d'arrivée d'air à l'entrée du grenier au
niveau ou près de la sous-face du toit. Cela est
nécessaire pour obtenir un système de ventilation
équilibré et pour éviter une panne prématurée du
moteur du ventilateur. Utilisez le tableau qui se
trouve à l'extérieur de l'emballage ou visitez le site
gaf.com/ventcalculator pour vous assurer que la
ventilation d'arrivée d'air minimale recommandée
est installée sur la maison. Consultez toujours
les codes de bâtiment locaux pour connaître les
exigences en matière de ventilation.
2. Déterminez la position. Placez l'évent derrière
une persienne murale à pignon existante ou
installez une persienne à pignon automatique
Master Flow
SGM20 (non comprise). Le
MC
ventilateur doit se trouver à environ 76–102 mm
(3–4 po) de la ventelle extérieure.
3. Fixez les supports de montage à l'unité
Retirez soigneusement l'unité et le nécessaire
d'accessoires de montage de leur emballage. Le
nécessaire de montage du ventilateur comprend
(8) boulons, (8) écrous Nylok et (4) supports de
montage. Alignez les deux supports de montage
(côté long) avec les deux trous sur le déflecteur.
Une fois les trous alignés, insérez deux boulons
(avec leur tête vers l'intérieur du déflecteur)
et poussez-les dans chacun des trous. Prenez
ensuite 2 écrous Nylok et fixez-les à chaque
boulon. Répétez ce processus jusqu'à ce que les
quatre supports de montage soient fermement
fixés au déflecteur (Figures 1a et 1b).
4. Montez l'unité. Posez les supports de montage
de sorte que leurs extrémités soient de
niveau avec le montant. Pour les montants à
406 mm (16 po) sur le centre, les supports de
montage sont préperforés en fonction de cette
configuration. Vissez ou clouez l'évent au cadre
grâce aux trous préperforés des supports de
montage. (Figure 2a). Pour les montants de plus
de 406 mm (16 po) au centre, installez deux
supports de 50 mm x 100 mm (2 po x 4 po),
espacés de 356 mm (14 po). Montez l'unité sur
les deux supports de 50 mm x 100 mm (2 po
x 4 po) à travers les trous préperforés dans les
supports de montage (Figure 2b).
fr.gaf.ca

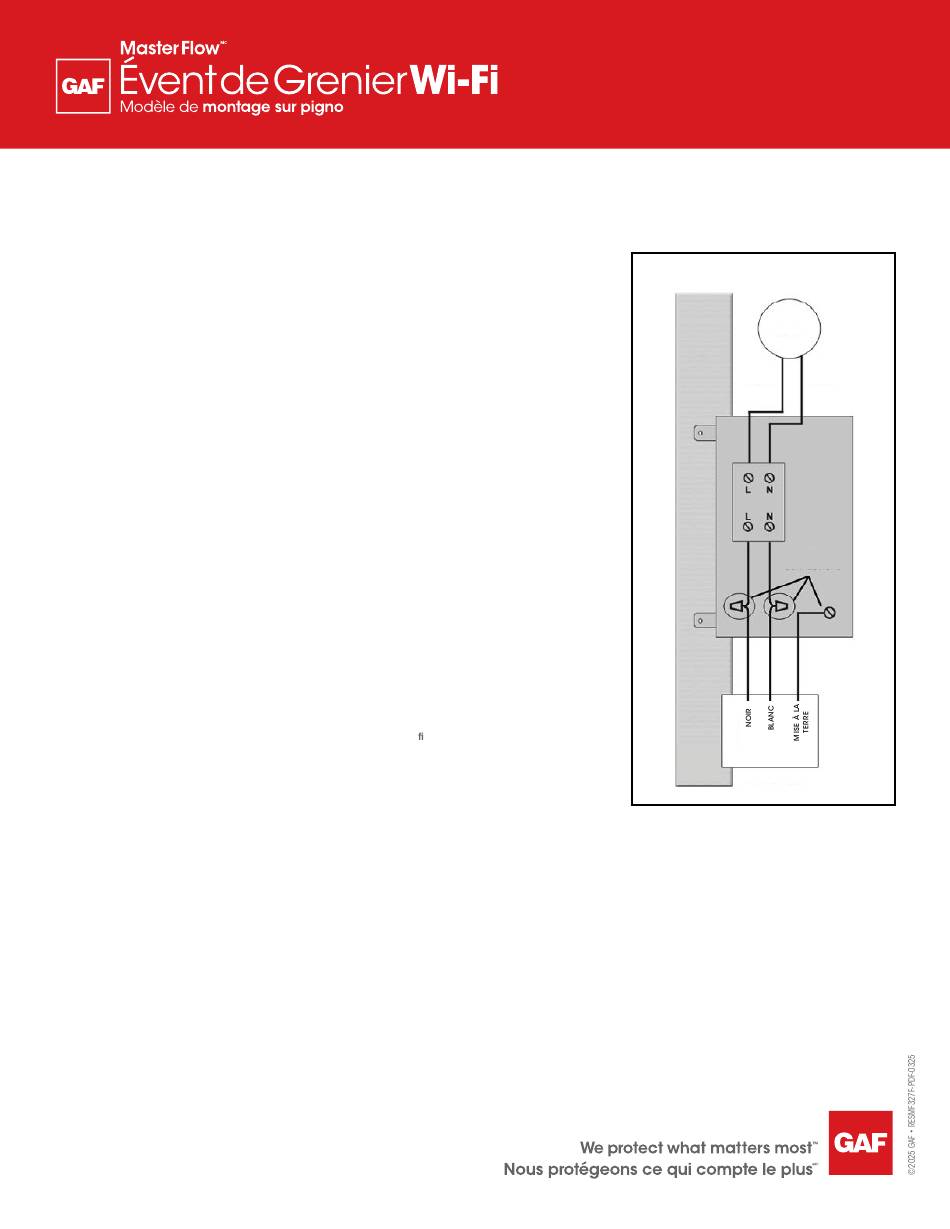

5: Câblage. Toujours débrancher l'alimentation
avant de raccorder le ventilateur à un circuit
existant. Retirez le capot du contrôleur
QuickConnect
et montez le boîtier métallique
MC
sur un chevron ou un goujon en utilisant les
trous préperforés dans le sens indiqué à la
(Figure 3). S'assurer que le HAUT de l'étiquette
du contrôleur QuickConnect
pointe vers le
MC
toit. Chaque ventilateur doit avoir son propre
contrôleur QuickConnect
. Laissez le conduit
MC
flexible avec un peu de mou et commencez à
câbler le contrôleur QuickConnect
indiqué à la (Figure 3). Remarque : Le contrôleur
QuickConnect
MC
inclus est livré avec les réglages
de température par défaut à 41°C et l'humidité
à 70 %. Vous pourrez modifier ces paramètres
par défaut une fois que l'appareil aura été câblé,
que vous aurez téléchargé l'application et accepté
l'accord d'utilisateur final.
Remarque : Dans le cas peu probable où il
manquerait des accessoires ou des pièces, ou si ce
produit ne fonctionnait pas correctement, veuillez
communiquer avec les Services techniques de
Master Flow
au 1-800-211-9612 ou à
MC
MasterFlowTech@gaf.com. Ne retournez PAS ce
ventilateur aux détaillants ou aux distributeurs.
Avec :
Master Flow
QuickConnect
Technologie wi
INSTRUCTIONS
pour le modèle de montage
sur pignon : EGV5QCT
Figure 3
MC
comme
MC
MONTANT
OU CHEVRON
EN BOIS
AVERTISSEMENT – NE PAS installer le contrôleur
QuickConnect
MOTEUR
NOIR
BLANC
CONNEXIONS
DE L'INSTALLATEUR
SOURCE
D'ALIMENTATION
avec les ouvertures vers le bas.
