REMARQUES DE SÉCURITÉ ET
AVERTISSEMENTS :
AVERTISSEMENT — POUR RÉDUIRE LE RISQUE
D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES
CORPORELLES, SUIVEZ LES INDICATIONS SUIVANTES :
1. Ne PAS utiliser ce ventilateur avec un dispositif
de contrôle de vitesse à semi-conducteurs.
2. Avant de procéder à l'entretien ou au nettoyage
de l'unité, mettre le système hors tension au
niveau du panneau de maintenance et verrouiller
le système, en débranchant le système pour
éviter qu'il ne s'allume accidentellement.
3. Lorsque le dispositif de déconnexion ne peut
pas être verrouillé, fixer solidement un dispositif
d'avertissement bien en vue, comme une
étiquette, au panneau de maintenance.
4. Cette unité doit être montée derrière des
persiennes ou à un endroit où l'entrée
d'eau aspirée est peu probable.
5. N'utilisez cet appareil que de la manière indiquée
par GAF. Pour toute question sur l'installation,
veuillez communiquer avec les Services
techniques de Master Flow
au 1-800-211-9612.
MC
6. Pour une ventilation générale seulement. Ce
ventilateur est doté d'un rotor non protégé.
Ne PAS utiliser dans des endroits facilement
accessibles aux personnes ou aux animaux.
7. Ne PAS utiliser pour évacuer les matières
dangereuses, la poussière ou les vapeurs
combustibles.
OUTILS REQUIS
• Clé
/
po ou clé à molette
3
8
• Tournevis Phillips no 2
• Scie (si l'installation nécessite des
supports en bois supplémentaires)
• Lunettes de sécurité
• Équipement antichute

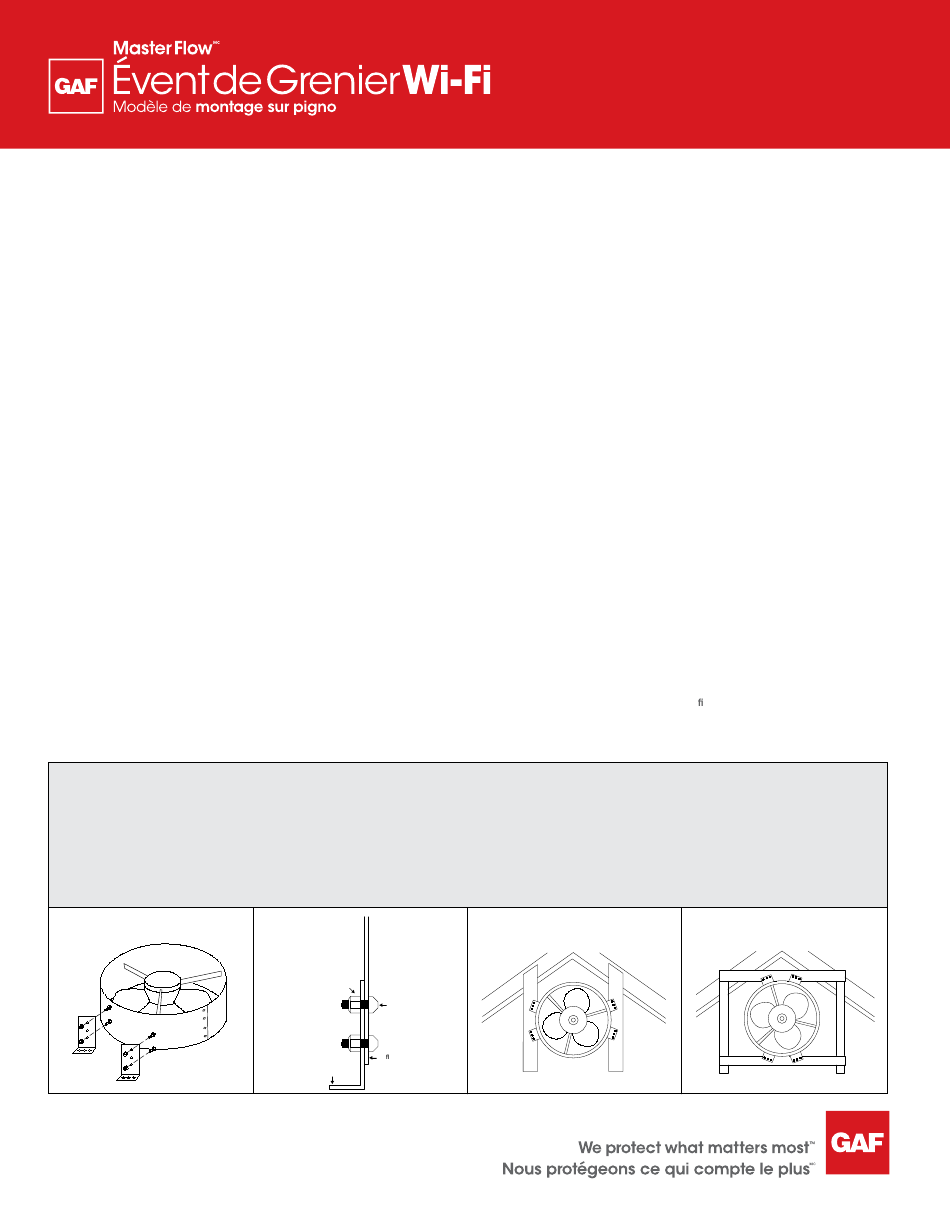

Figure 1a
LIRE ET CONSERVER CES INSTRUCTIONS
8. Pendant l'installation, toujours porter des
lunettes de sécurité, des gants, des casques de
protection, des dispositifs de retenue et d'autres
équipements de sécurité appropriés pour éviter
les blessures.
Avertissement : Portez toujours des gants de travail
résistants lors de la manipulation de l'appareil.
9. Respecter tous les codes du bâtiment et
de l'électricité applicables.
10. Les travaux d'installation et le câblage électrique
doivent être effectués par une personne qualifiée
conformément à tous les codes du bâtiment et
au National Electrical Code (É.-U.), y compris
les codes d'évaluation des risques d'incendie.
Faites appel à un électricien qualifié si vous n'êtes
pas à l'aise avec les codes ou les installations
électriques.
11. Le ventilateur doit être raccordé à un circuit de
mise à la terre de 120 volts et 60 hertz seulement
avec un câblage de calibre 14 d'au moins 3
ampères de capacité disponible. Si vous ne
pouvez pas confirmer que la capacité électrique
d'un circuit existant est suffisante, installez un
circuit dédié distinct. Ne PAS utiliser de rallonge
électrique pour faire fonctionner l'appareil.
12. Vérifiez qu'il n'y a pas de services publics
cachés avant de couper ou de percer. Ne PAS
endommager les câbles électriques ou d'autres
services publics cachés au moment de couper ou
de percer.
• Casque de sécurité et autres
équipements de sécurité
• Crayon ou marqueur
• Couteau à lame rétractable
• Gants de travail durables
• Échelle
Figure 1b
Écrou
Boulon
Dé ecteur
Supports de
montage
INSTRUCTIONS
pour le modèle de montage
sur pignon : EGV5QCT
13. Assurez-vous que l'hélice du ventilateur et la vis
de réglage sont bien serrées.
14. Les ventilations en gaine doivent toujours
évacuer l'air vers l'extérieur.
15. POUR LES MAISONS AVEC UNE FOURNAISE
OU UN APPAREIL AU GAZ OU AU MAZOUT
SITUÉ DANS LE MÊME ESPACE : Le ventilateur
DOIT être raccordé à l'aide d'un interrupteur
ou d'un autre dispositif d'enclenchement
pour éviter que la fournaise et le ventilateur
ne fonctionnent en même temps pendant
le cycle de chauffage. Le commutateur
ou autre dispositif de verrouillage DOIT
déconnecter l'unité d'évent de l'alimentation
du circuit électrique. GAF recommande que le
commutateur (non compris) soit installé par une
personne qualifiée conformément à tous les
codes et normes du bâtiment applicables.
AVERTISSEMENT : Pour réduire le risque d'incendie,
de décharge électrique ou de blessure personnelle,
ne pas utiliser de pièce de rechange qui n'a pas
été recommandée par le fabricant (p. ex., des
pièces fabriquées à la maison à l'aide d'une
imprimante 3D)
Avec :
Master Flow
QuickConnect
Technologie wi
• Marteau de charpentier
• Ruban à mesurer
• Connecteur de serrage de câble de taille
• Câble électrique de type NM
• Serre-fils
Figure 2a
commerciale de 1/2 po
Figure 2b
MC
