CONSIDERACIONES DE SEGURIDAD Y
ADVERTENCIAS:
ADVERTENCIA: PARA REDUCIR EL RIESGO
DE INCENDIOS, CHOQUE ELÉCTRICO O
LESIONES A OTRAS PERSONAS, TENGA EN
CUENTA LO SIGUIENTE:
1. NO utilice este ventilador con ningún dispositivo
de control de velocidad de estado sólido.
2. Antes de realizar el mantenimiento o la limpieza
de la unidad, apague el panel de servicio y
bloquee el mecanismo de desconexión del
servicio para impedir que la energía se restaure
accidentalmente.
3. Si el mecanismo de desconexión del servicio
no se puede bloquear, sujete un dispositivo
de advertencia llamativo, como una etiqueta,
al panel de servicio.
4. Esta unidad debe montarse detrás de rejillas
o en un lugar donde sea poco probable que
se cuele agua.
5. Use esta unidad solo de la manera que indica
GAF. Si tiene alguna duda relativa a la
instalación, comuníquese con el servicio técnico
de Master Flow
al 1-800-211-9612.
™
6. Esta unidad de ventilación es para uso general
solamente. Este ventilador tiene un impulsor
expuesto. NO lo utilice en ubicaciones de fácil
acceso para personas o animales.
7. NO lo utilice para expulsar materiales peligrosos,
polvo o vapores combustibles.
HERRAMIENTAS REQUERIDAS
• Llave ajustable o de
/
"
3
8
• Destornillador Phillips n.º 2
• Sierra (si la instalación requiere
soportes de madera adicionales)
• Gafas de seguridad
• Equipo de restricción de caídas

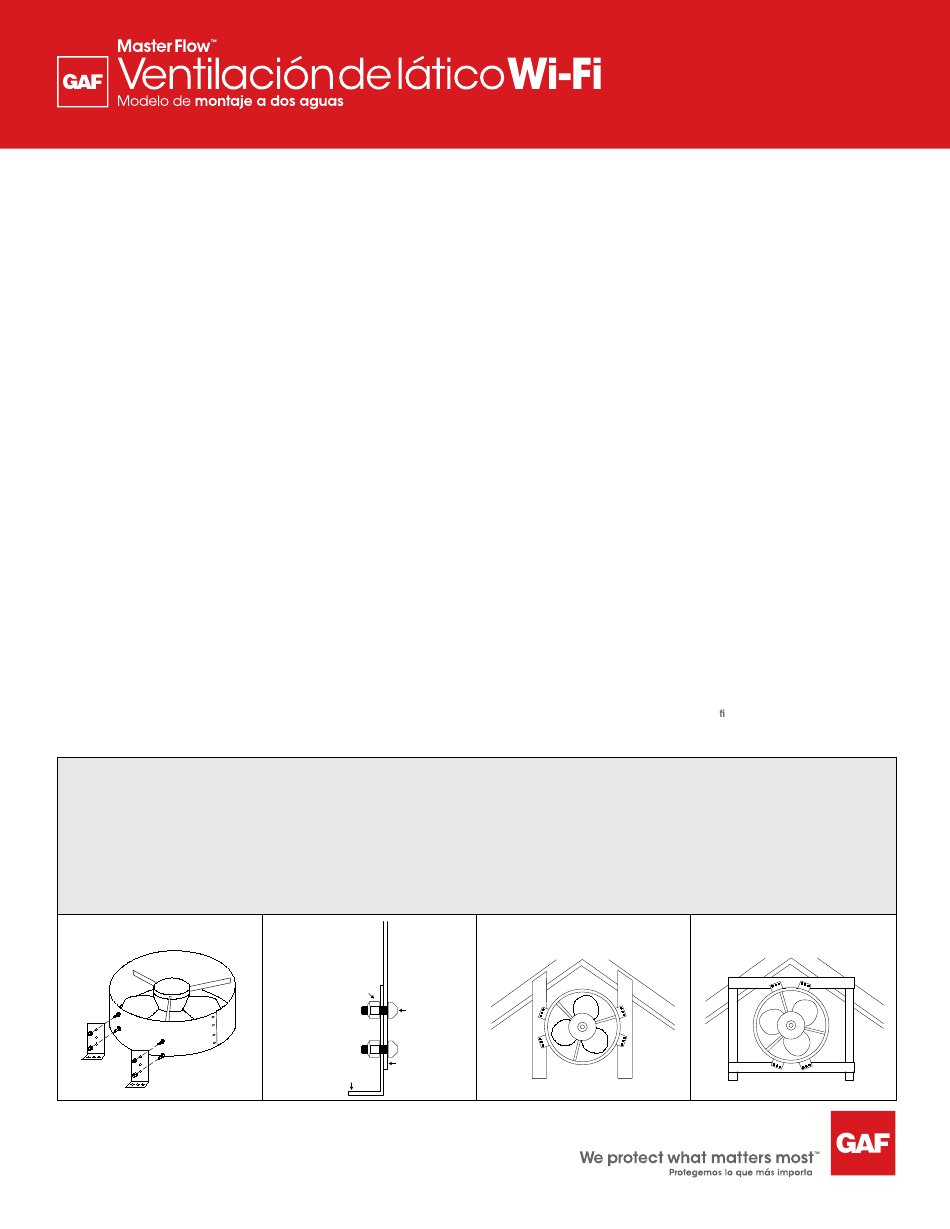

Figura 1a
V980180
LEA Y GUARDE ESTAS INSTRUCCIONES
8. Durante la instalación, use en todo momento
gafas de seguridad, guantes, cascos, elementos
de sujeción y otros equipos a fin de evitar
lesiones.
Advertencia: Utilice siempre guantes de trabajo
resistentes al manipular la unidad.
9. Siga todos los códigos eléctricos y de
construcción aplicables.
10. El trabajo de instalación y el cableado
eléctrico deben ser realizados por una persona
cualificada y de acuerdo con todos los códigos
de construcción y el Código Eléctrico Nacional
(National Electrical Code) (EE. UU. solamente),
incluidos los códigos de las clasificaciones
de inflamabilidad. Contacte a un electricista
calificado si usted no está familiarizado o no
posee experiencia con códigos eléctricos y/o
instalaciones.
11. El ventilador deberá estar conectado a un circuito
de 120 voltios y 60 hercios con conexión de
toma de tierra, solo con un cableado de calibre
14, como mínimo, y de al menos 3 amperios de
capacidad disponible. Si no puede confirmar si
hay suficiente potencia eléctrica en un circuito
existente, instale un circuito separado exclusivo.
NO utilice un cable extensor.
12. Inspeccione si hay redes de distribución ocultas
antes de cortar o taladrar. NO dañe el cableado
eléctrico u otras redes de distribución ocultas
cuando corte o taladre.
• Casco y otros equipos de seguridad
• Lápiz o marcador
• Cuchilla utilitaria
• Guantes de trabajo resistentes
• Escalera
Figura 1b
Tuerca
Perno
Protección
Soportes de montaje
INSTRUCCIONES
del modelo de montaje en
techo a dos aguas: EGV5QCT
13. Asegúrese de que el aspa del ventilador
esté ajustada y que el perno esté sujeto
de forma segura.
14. Los ventiladores por conducto siempre se
deben tener respiradero hacia el exterior.
15. PARA CASAS CON HORNOS O
ELECTRODOMÉSTICOS A GAS O ACEITE
UBICADOS EN EL MISMO ESPACIO: El
ventilador DEBE estar conectado a un
interruptor o a cualquier otro dispositivo
de bloqueo para impedir que el horno
y el ventilador funcionen al mismo tiempo
durante el ciclo de calentamiento. El interruptor
o dispositivo de bloqueo DEBE desconectar
el respiradero del circuito eléctrico. GAF
recomienda que el interruptor (no incluido)
lo instale una persona cualificada, siguiendo
todos los estándares y códigos de
construcción vigentes.
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones a las personas,
no utilice piezas de repuesto que no hayan sido
recomendadas por el fabricante (p. ej., piezas
fabricadas en casa con una impresora 3D)
Equipado con:
Master Flow
QuickConnect
Tecnología wi
• Martillo de orejas
• Cinta métrica
• Conector de abrazadera de
tamaño comercial de 1/2"
• Cable eléctrico de tipo NM
• Tuercas para alambre
Figura 2a
Figura 2b
™
