Nota: Consulte las figuras en la página anterior.
1. Asegúrese de que la ventilación de entrada
sea apropiada. Asegúrese en todo momento
de que la ventilación de entrada del ático sea la
apropiada en el área de sofito del techo o cerca
de esta. Esto es necesario para un sistema de
ventilación equilibrado y para ayudar a evitar la
falla prematura del motor del ventilador. Use la
tabla que se encuentra en la parte exterior del
paquete o visite es.gaf.com/ventcalculator para
asegurarse de que la ventilación de entrada
mínima recomendada esté instalada en el hogar.
Consulte los códigos de construcción locales para
conocer los requisitos de ventilación.
2. Determine la posición. Coloque el respiradero
detrás de una rejilla para techo a dos aguas en
uso o instale una rejilla para techo a dos aguas
automática Master Flow
SGM20 (no incluida).
™
El ventilador debe colocarse a una distancia
aproximada de 3" (76 mm) a 4" (102 mm) de
la rejilla exterior.
3. Ajuste los soportes de montaje a la unidad.
Extraiga la unidad y el kit de accesorios de
montaje cuidadosamente de la caja. El kit de
instalación del ventilador incluye (8) pernos, (8)
tuercas Nylok y (4) soportes de montaje. Tome
los soportes de montaje (el lado más largo) y
alinéelos con los dos orificios en la protección.
Con los orificios alineados, tome dos pernos con
la cabeza en el interior de la protección y presione
a través de cada orificio. Tome las tuercas Nylok
y ajústelas a cada perno. Repita el proceso
hasta que los cuatro soportes de montaje estén
firmemente ajustados a la protección (Figura
1a y 1b).
4. Monte la unidad. Coloque los soportes de
montaje de manera que el extremo esté
nivelado con el perno. Para los pernos de 16"
(406 mm) que van en el centro, los soportes de
montaje se perforaron previamente para esta
medida. Atornille o clave la unidad al marco por
medio de los orificios previamente perforados
en los soportes de montaje (Figura 2a). Para
pernos de más de 16" (406 mm) que van en
el centro, instale dos soportes de madera de
aproximadamente 2" x 4" (50 mm x 100 mm),
14" (356 mm) aparte. Instale la unidad con los
dos soportes de madera de aproximadamente
2" x 4" (50 mm x 100 mm) por medio de los
orificios previamente perforados en los soportes
de montaje (Figura 2b).
es.gaf.com
5. Cableado. Desconecte siempre la fuente de
alimentación antes de conectar el ventilador
a un circuito existente. Retire la cubierta del
QuickConnect
™
Controller y monte la caja
metálica en una viga o travesaño con los orificios
preperforados en la orientación que se muestra
en la (Figura 3). Asegúrese de que la parte
SUPERIOR de la etiqueta del QuickConnect
Controller apunte hacia el techo. Cada ventilador
debe tener su propio QuickConnect
Deje el tubo flexible con algo de holgura e
inicie la conexión del QuickConnect
como se muestra en la (Figura 3). Nota: El
QuickConnect
Controller que se incluye viene
™
con la configuración predeterminada de fábrica
de temperatura a 105°F y humedad al 70 %.
Esta configuración predeterminada se puede
ajustar una vez que se haya conectado la unidad
y se haya descargado la aplicación y aceptado el
acuerdo de usuario final.
Nota: En el remoto caso de que falten piezas o
accesorios o de que este producto no funcione
correctamente, comuníquese con el servicio técnico
de Master Flow
por teléfono al 1-800-211-9612 o
™
por correo electrónico a MasterFlowTech@gaf.com.
NO devuelva este ventilador al comercio minorista
ni al distribuidor.
Equipado con:
Master Flow
QuickConnect
Tecnología wi
INSTRUCCIONES
del modelo de montaje en
techo a dos aguas: EGV5QCT

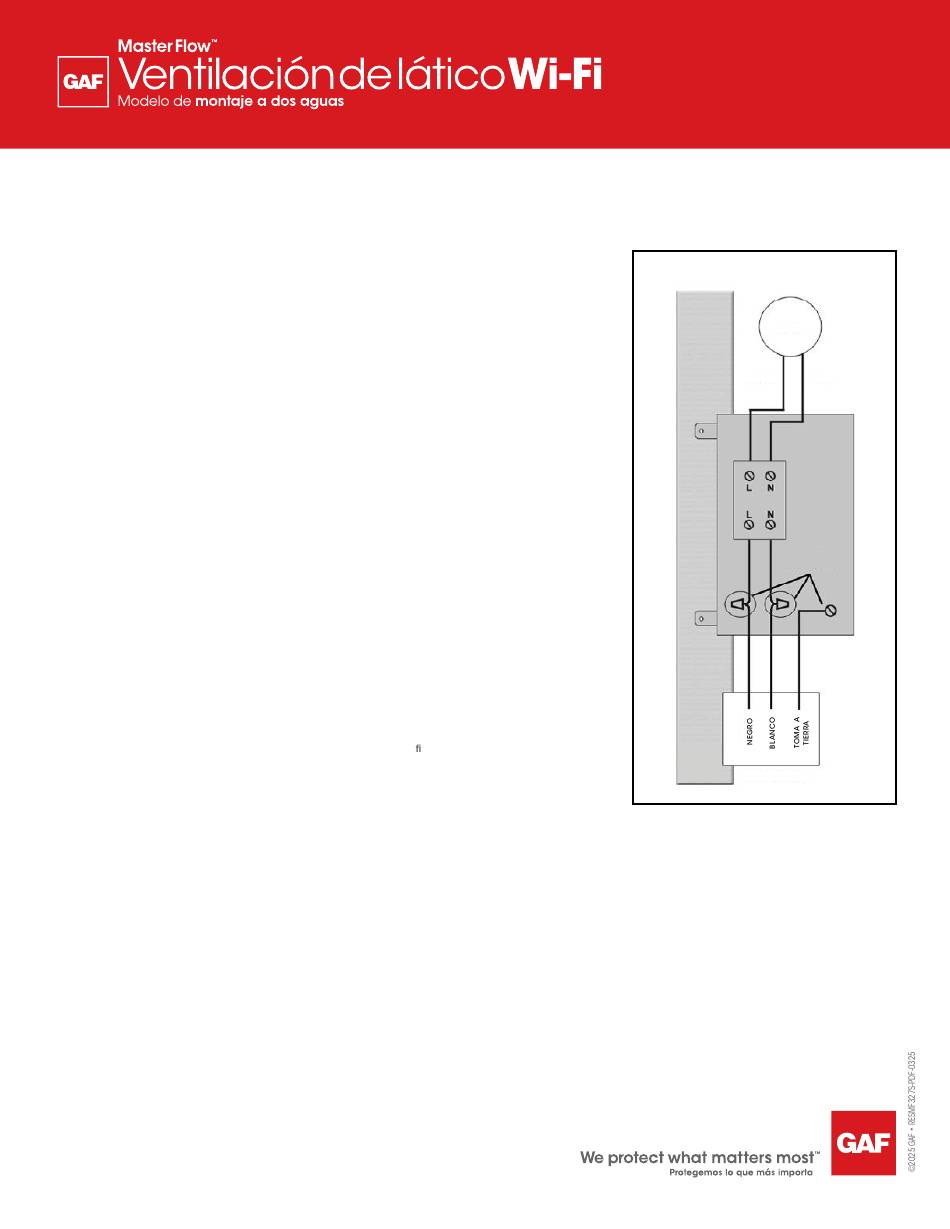

Figura 3
™
Controller.
™
Controller
™
™
VIGA O
TRAVESAÑO
DE MADERA
ADVERTENCIA: NO instale el QuickConnect
Controller con las aberturas hacia abajo
MOTOR
NEGRO
BLANCO
CONEXIONES
DEL INSTALADOR
FUENTE DE
ENERGÍA
™
