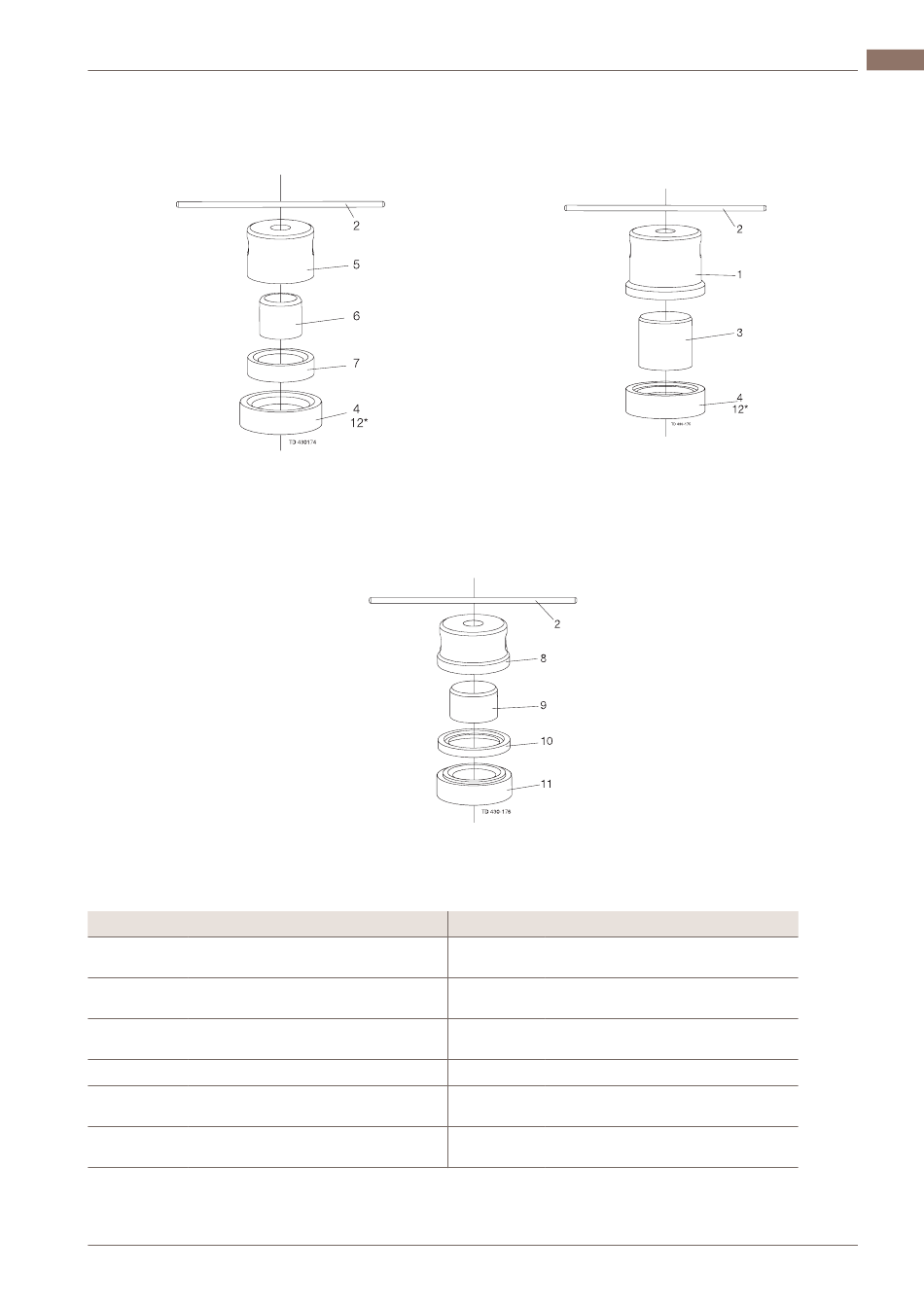

9.4 Outil pour les joints de clapet
Outil pour vanne d'arrêt et vanne d'inversion (clapet supérieur)
Petite bague d'étanchéité
* = Uniquement pour le clapet d'inversion supérieur 38-51 mm/DN40-50 (marquage C8)
Outil pour vanne d'inversion (clapet inférieur)
Nomenclature
Pos.
Qté
Désignation
Bague de guidage externe pour
1
1
grand joint
2
1
Goupille pour outil
Bague de guidage interne pour
3
1
grand joint
4
1
Boîtier d'outil, clapet supérieur
Bague de guidage externe pour pe-
5
1
tit joint
Bague de guidage interne pour petit
6
1
joint
200007943-1-FR
Clapet inférieur de la vanne
Pos.
Qté
Désignation
7
1
Pièce de support, clapet supérieur
Bague de guidage extérieure, cla-
8
1
pet inférieur
Bague de guidage intérieure, cla-
9
1
pet inférieur
10
1
Pièce d'outil, clapet inférieur
11
1
Boîtier d'outil, clapet inférieur
Boîte à outils, clapet supérieur in-
12
1
version
Nomenclatures et vues éclatées 9
Grande bague d'étanchéité
