FR 6 Maintenance
B
D
C
B = Lubrifiant
C = Pas de lubrifiant
D = REMARQUE ! Face plate vers
le haut !

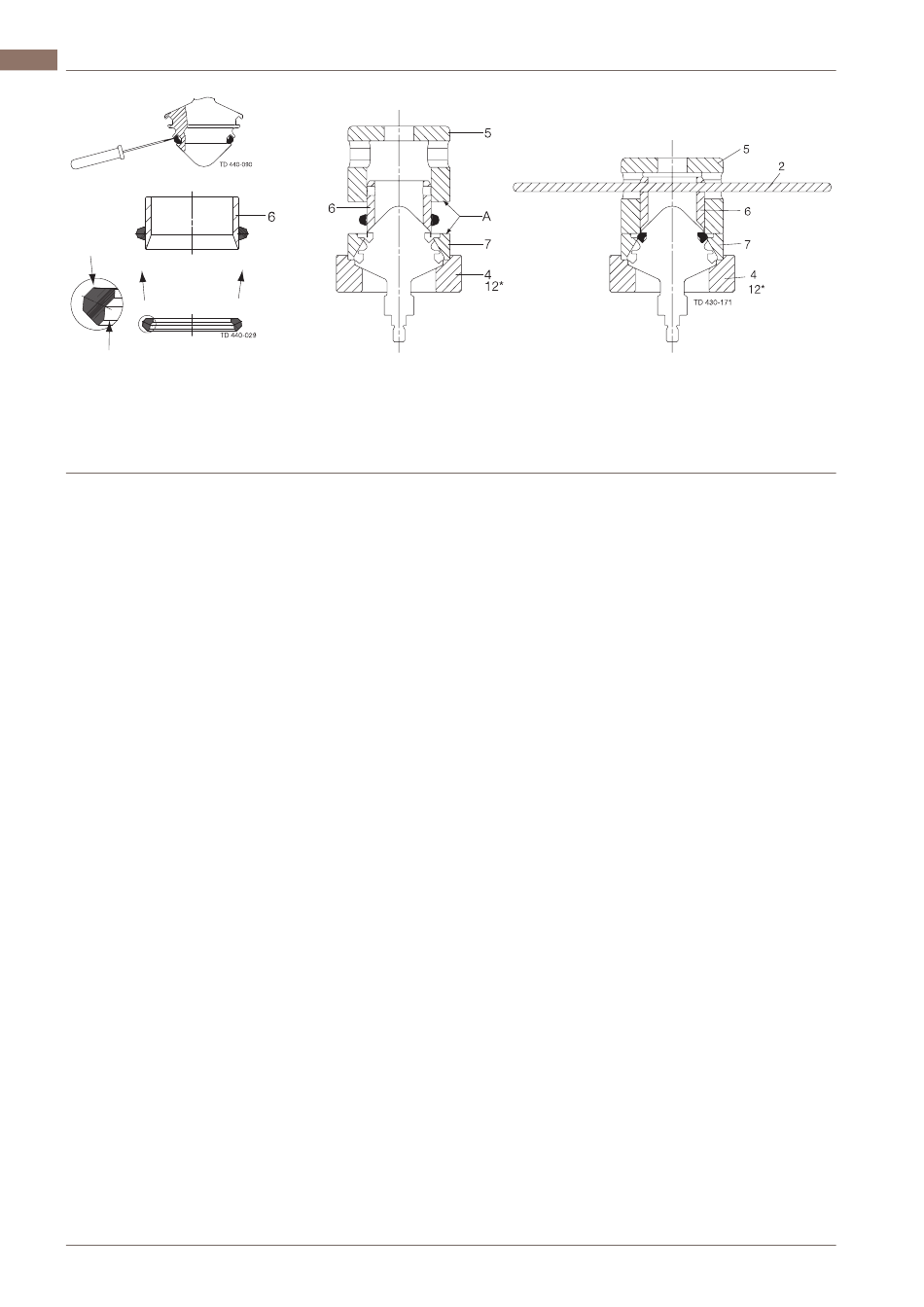

Pour vannes d'arrêt et d'inversion :
Bague d'étanchéité supérieure (grande)
1. Lubrifier soigneusement le joint avec le produit Klüber Paraliq GTE 703 (USDA H1) - NE PAS
lubrifier l'arrière du joint !
2. Placer le grand joint d'étanchéité sur la bague de guidage interne (3). Ne pas oublier de placer le
côté plat du joint vers le haut, comme indiqué sur l'illustration.
3. Lubrifier les embouts (A) du boîtier de l'outil (4) et la bague de guidage externe (1) avec du produit
Klüber Paraliq GTE 703 (USDA H1) et assembler l'outil.
4. Dans une presse hydraulique, la bague de guidage externe (1) est maintenue en bas afin que le
joint soit placé dans la rainure du clapet de soupape.
IMPORTANT ! La bague de guidage externe (1) doit être fermée rapidement jusqu'à ce que le
métal entre en contact avec le boîtier de l'outil (4). Normalement, la bague de guidage interne (3)
se déplace vers le haut pendant la fermeture ; dans le cas contraire, soulever la goupille (2) alors
que le dispositif est toujours fermé.
5. Si le joint n'est pas correctement placé dans la rainure, utiliser un tournevis.
6. Ne pas oublier de libérer l'air placé derrière le joint après le montage.
Clapet supérieur de la vanne
(Vanne d'arrêt et vanne d'inversion)
42
_1
A = Lubrifier les embouts
* = Uniquement pour le clapet d'inversion supérieur 38-51 mm/DN40-50
