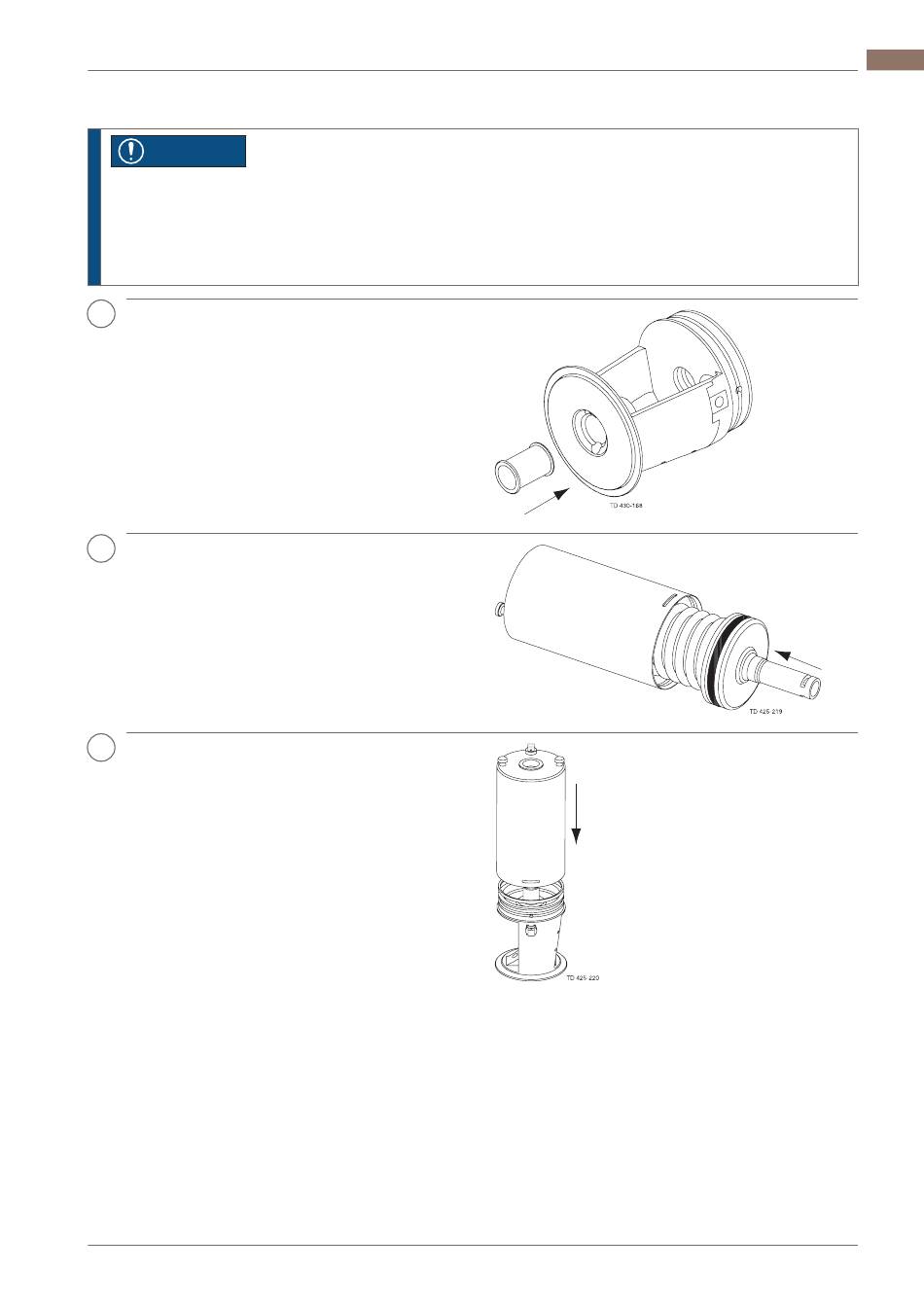

6.5 Montage de l'actionneur

REMARQUE
Lire attentivement les instructions.
Les numéros renvoient aux schémas et à la liste de pièces dans la section
à la page 49.
Lubrifier les joints en élastomère avant de les monter.
1
1. Retirer les joints toriques (14, 16) et la
bague de guidage (15).
2. Monter la bague de guidage (15) sur la
lanterne de liaison (11).
2
1. Monter le joint torique (7) sur le piston.
2. Pousser le piston et l'unité de ressort (5)
dans le cylindre (4).
3
1. Faire glisser les joints toriques (2,10) sur
la lanterne de liaison (11).
2. Monter le cylindre (4) sur la lanterne de
liaison.
